3D проект, корпус
Автор макета Олег Огилько https://t.me/olegogilko

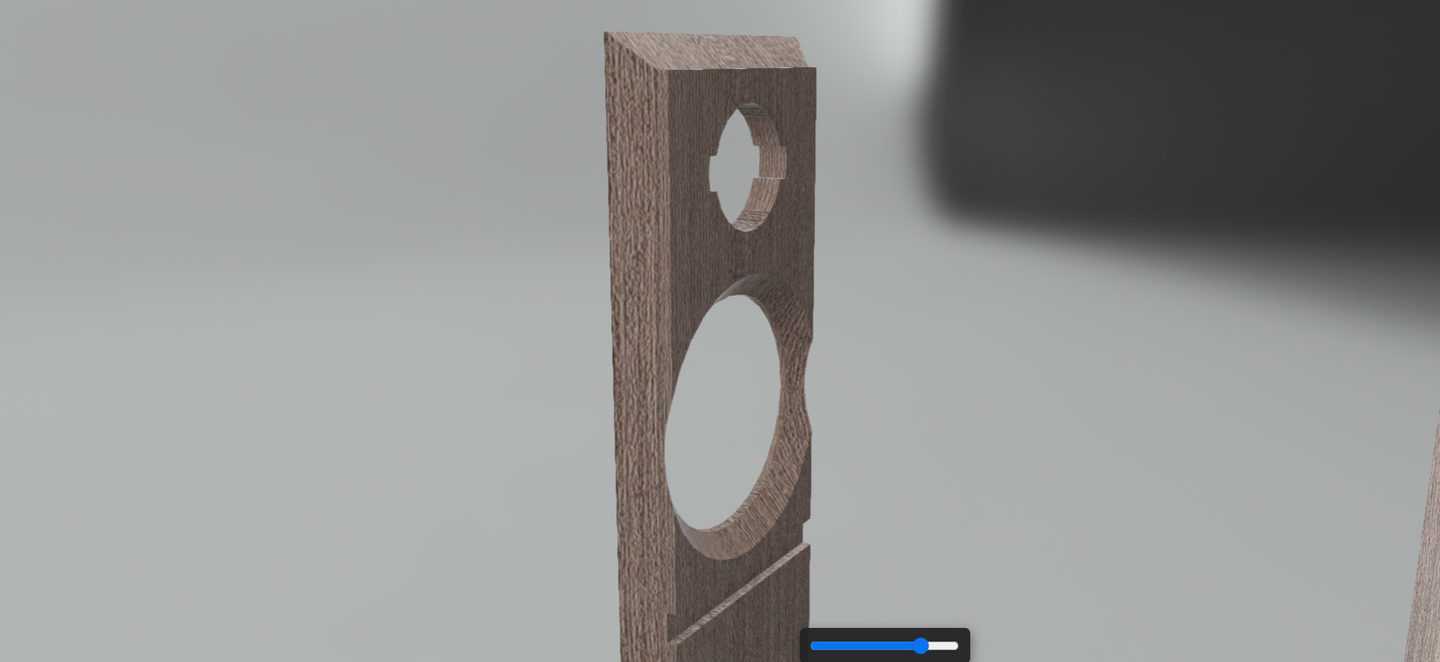

Разработан детальный 3Д проект и чертежи для производства. Важные параметры, такие как: расстояние между динамиками, ширина лицевой панели, полезный объем были сохранены.
Автор макета Олег Огилько https://t.me/olegogilko

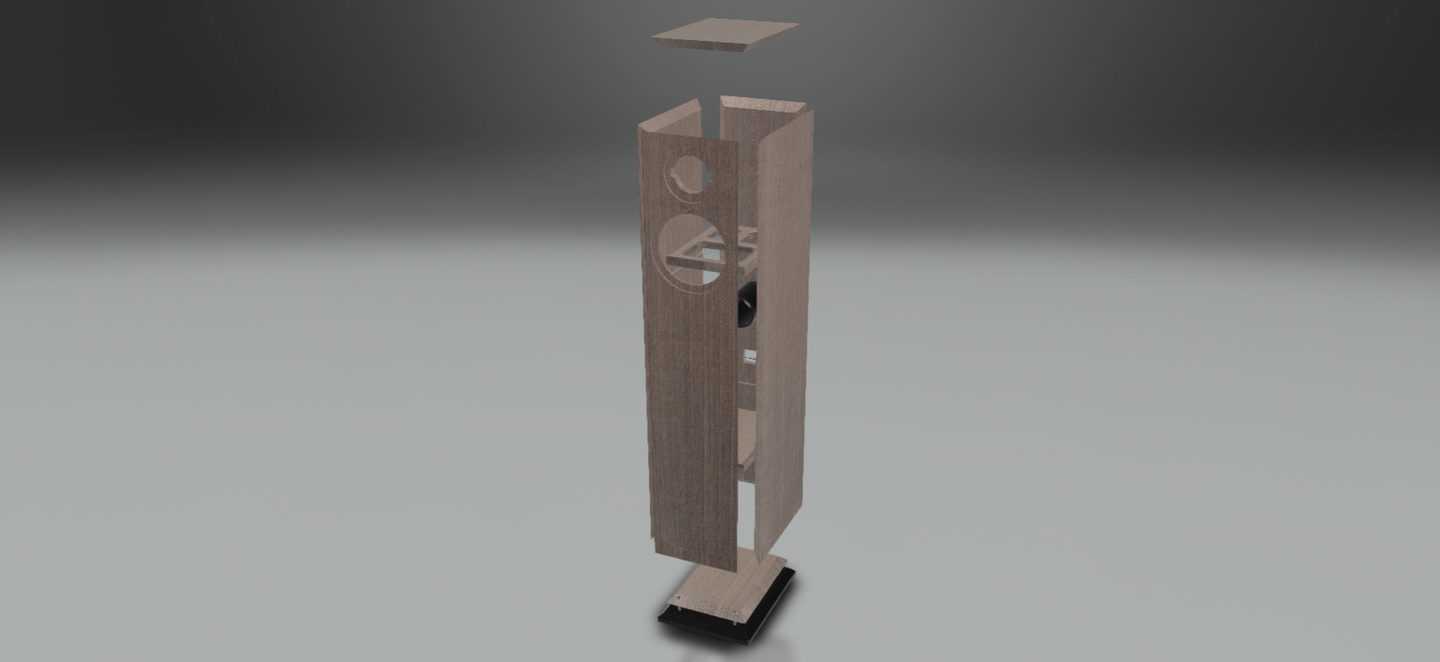

Сссылка на 3D онлайн, можно более детально рассмотреть корпус, покрутить, разобрать на части. Лицевая панель из МДФ 25 мм, остальные 19 мм.
Корпус будут делать в WaveCorp американский орех покрытый рояльным лаком. У Николая не первый раз заказываю качество исполнения на высоте!
Натуральный шпон Орех американский Frize
Bassport, и не только
Это программа. Ее основное ее назначение – расчет портов для фазоинвертора.
Если вас интересуют вопросы изготовления сабвуфера своими руками, наверняка Bassport будет вам полезна. Вижу ваше недоумение: а зачем нужно было создавать эту программу, если есть другие, с помощью которых можно рассчитать не только порт, но и фазоинвертор целиком?
Ответ таков: все эти программы уделяют мало внимания проектированию порта, и в лучшем случае дают очень скудную информацию о воздушном потоке, а то и не дают вовсе. Когда вы приступаете к проектированию порта, у вас неизбежно появляется вопрос: от чего отталкиваться? Каким должен быть порт по величине? Какая форма лучше? Каким должно быть расстояние от порта до противоположной стенки?
Как и вы, я задавался этими же вопросами. Ответов не было ни в «бумажной» литературе, ни в Интернете. Получалось, что велосипед как бы изобретен, но о педалях не очень позаботились, мол, они должны быть, а вы уж сами приделайте, какие захотите.
На различных форумах, как наших, так и очень зарубежных, кто-то советовал порт в полплощади диффузора, кто-то рекомендовал треть, кто-то четверть, – словом, разнобой, неразбериха и отсутствие каких бы то ни было аргументов. Если сделать порт малого диаметра, он будет шуметь, а если диаметр большой, порт становится длинным и не помещается в короб. Где золотая середина, где кроется разумный компромисс?
Чтобы понять это, я провел серию экспериментов с портами круглого и прямоугольного сечения разных форм: прямых, конических, а также напоминающих песочные часы. При этом отмечал заметность шумов на расстоянии 0.5 м от порта, а также рассчитывал скорости воздушного потока на выходе порта и в самой узкой его части. По результатам этих исследований и была создана программа Bassport (название придумывал не слишком долго
Расчет короба для сабвуфера
Итак, вы определились с сабвуфером, подобрали к нему усилитель, выбрали акустическое оформление и решили самостоятельно изготовить корпус. Перед тем как создать чертеж вам нужно рассчитать короб для сабвуфера, то есть получить исходные данные. Для закрытого ящика — это объем; для фазоинвертора — это объем корпуса, площадь сечения порта и его длина; для четвертьволнового резонатора — длина и площадь сечения тоннеля; для бандпассов — объем отсеков, площадь и длина портов, форма корпуса. Все эти параметры нужно рассчитать и для этого применяются специальные программы. Основой для всех калькуляций являются параметры Тиля — Смолла.
Смысл правильного расчета сабвуфера заключается в том, что бы спроектировать такое оформление, в котором динамик будет выдавать бас, подходящий для ваших вкусов и музыкальных предпочтений. Например, для закрытого ящика плавность АЧХ и характер звучания будет зависеть от объема корпуса, который вам нужно будет подобрать исходя из характеристик вашего сабвуферного динамика; для фазоинвертора частота настройки и горб АЧХ зависит от объема корпуса, объема порта, его длины формы и сечения и т.д.
BassPortMaster
В программе BassPortMaster собраны самые последние наработки её автора, и вам предоставляются более широкие возможности для проектирования.
Без преувеличения, ни одна из существующих программ не имеет такого набора инструментов и вспомогательных функций для расчета портов фазоинвертора.
Преимущества BassPortMaster:
- наличие шкалы турбулентности — она более полно и точно, чем скорость воздуха, характеризует свойства воздушного потока в порте
- есть учет виртуального удлинения для щелевых портов постоянного сечения
- возможность расчета силового кабеля
- возможность расчета акустического кабеля
- возможность расчета объёма, вытесняемого динамиком
- возможность быстрого перехода из метрической системы в дюймовую и обратно в любой момент
- возможность распечатки шаблона порта на устройствах любого формата до А0 включительно
- возможен экспорт шаблона порта в формат DXF и последующий вывод на печать из любого векторного графического редактора
- база данных по автозвуковым брендам содержит ссылки не только на главную страницу сайта, но и на страницу с сабвуферами
- есть Справочная Система.
Чуть более подробно об этих преимуществах.
Шкала турбулентности поможет вам сориентироваться, насколько велика турбулентность в порте. Зелёный цвет означает, что поток ламинарный, и посторонние шумы не возникают. Жёлтый цвет говорит о том, что поток становится турбулентным, хотя шумы всё ещё могут быть незаметными на слух. Красный цвет означает то, что турбулентность ярко выражена, и чем темнее оттенок красного, тем хуже для порта.
Виртуальное удлинение – если щелевой порт прилегает к одной из боковых стенок, то на его выходе создаётся дополнительное акустическое сопротивление, и чтобы частота настройки порта не отклонилась от расчетной, длину порта нужно уменьшить. На данный момент есть возможность учета этого эффекта для щелевых портов постоянного сечения как при проектировании нового короба, так и при определении частоты настройки уже имеющегося ФИ с помощью калькулятора.
Возможность расчета силового кабеля – задав некоторые величины, вы получаете требуемую площадь поперечного сечения силового кабеля в миллиметрах.
Возможность расчета акустического кабеля – задав другие величины, вы получаете требуемую площадь поперечного сечения акустического кабеля, которым планируете соединить сабвуфер и усилитель.
Возможность расчета объёма, вытесняемого динамиком. Иногда производитель не даёт значение объёма, вытесняемого динамиком. BassportMaster поможет вам определить эту величину с точностью, достаточной для практического применения.
Возможность перехода из метрической системы в дюймовую и обратно в любой момент. Это отличная штука поможет вам, когда производитель дает размеры в дюймах и футах, а вы привыкли работать в метрической системе. Или наоборот. Лёгким движением мышки все размеры мгновенно пересчитываются и отображаются в соответствующем виде.
Возможность распечатки шаблона порта на устройствах любых форматов. Как вы знаете, в программе Bassport вывод на печать возможен только в границах формата А4. Но иногда бывает, что рассчитанный экспоненциальный порт имеет размеры значительно больше, чем А4. В программе BassportMaster вы можете распечатать шаблон любых размеров, вплоть до А0, если располагаете печатающим устройством такого типа.
А если такого принтера/плоттера нет в пределах вашей досягаемости, то можно выполнить экспорт шаблона порта в формат DXF и затем частями вывести на печать из любого векторного графического редактора, например, AutoCAD, CorelDraw, Google SketchUp, Adobe Illustrator, и т.п.
База данных по автозвуковым брендам, кроме основной ссылки, содержит ссылку на страницу с сабвуферами. Теперь вы можете перейти на эту страницу, не тратя лишнего времени на поиск и перемещение по сайту.
Труба фазоинвертора

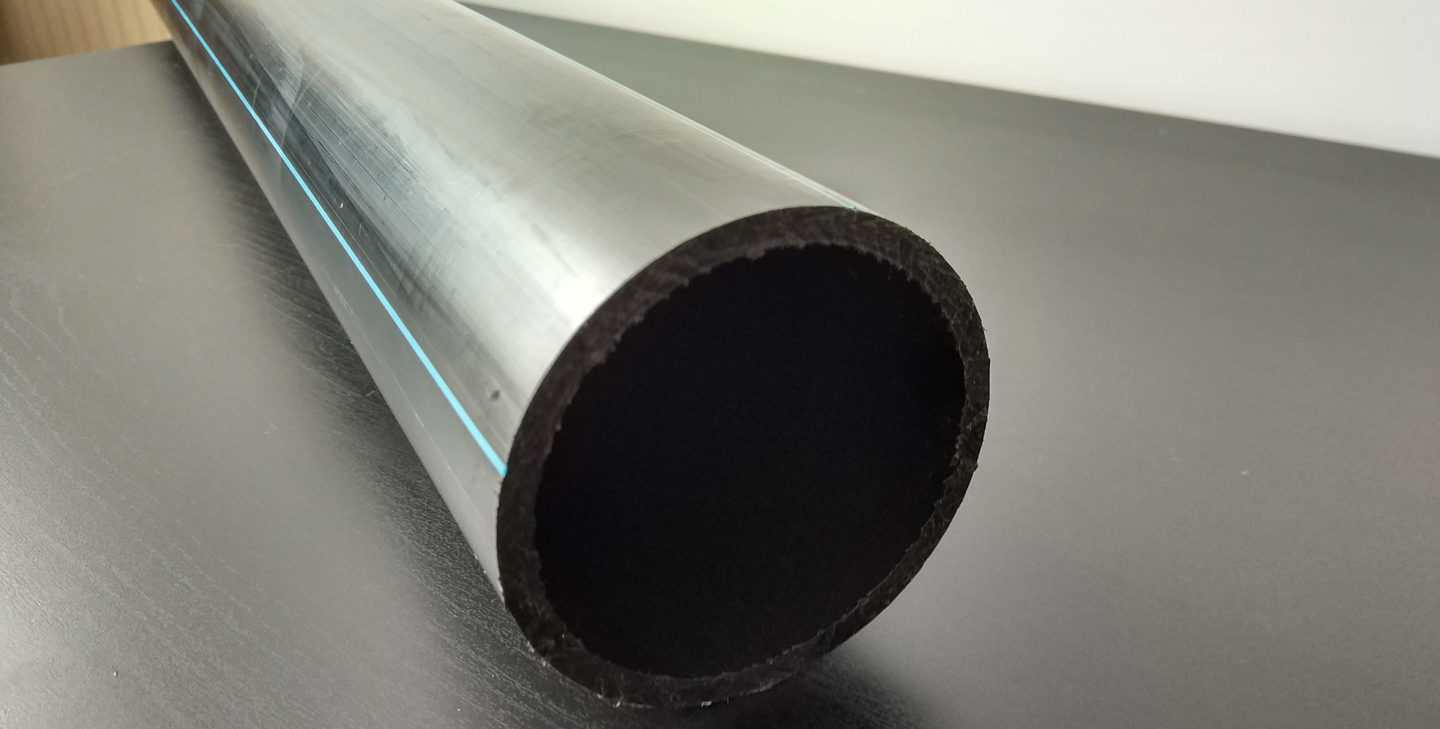

Мне понравилась в использовании ПНД труба водопроводная, стоит копейки, гладкая, легко режется, хорошая толщина стенок. В данном случае ПНД 75 мм SDR 17, толщина стенок 4,5 мм. Раструб делается легко с помощью стеклянной бутылки и строительного фена.
Труба Водопроводная ПНД 75 мм SDR 17
Troels в проекте использует готовую трубу, 68 x 150 mm с сужением и раструбом, у меня прямая труба с внутренним диаметром 66 мм. Расчеты в BassPort показывают: длина 166,6 мм, макс. скорость воздуха на выходе 22,52 м/с, что как бы печально и теоретически будут призвуки при максимальном ходе диффузора, если прикинуть по формуле получается от 500 до 1000 Гц будет шум + 12–15 дБ. Проверим…
Программы расчета сабвуфера
Существует множество причин по которым некоторые люди хотят сделать сабвуфер своими руками. Самые важные из них это возможность настройки динамика под определенные параметры и экономия денежных средств. С денежными средствами и так всё понятно, а вот с настройкой сабвуфера не так всё просто. В период проектирования, сборки сабвуфера под настройкой сабвуфера понимается расчет корпуса (короба, ящика) сабвуфера и подборка динамика.
В данной статье я постараюсь охватить как можно больше программ для расчета сабвуфера, которые помогут вам определиться с типом динамика и конструкцией корпуса для вашего сабвуфера.
Профессиональная программа расчета сабвуфера
Начнём с наиболее известной программы, о которой я ранее упоминал в своём блоге. Это программа, которая предназначена для моделирования и испытания акустических систем. В недавнем времени для расчетов параметров акустических систем применялись сложнейшие формулы и номограммы… Также нередко данные формулы были сильно упрощены, или не хватало каких-либо данных, вследствие чего реально получившиеся результат мог очень значительно отличаться от расчетного варианта. Приходилось все по новой пересчитывать и переделывать. В наше время положение существенно изменилось: родилось множество программ, предназначеных для моделирования акустики на персональном компьютере. К таким программам и пренадлежит предлагаемая в этом обзоре программа BassBox Pro 6.Программа расчета фазоинвертораПрограмма очень простая и понятная. Полностью на русском языке. Присутствует и инструкция.
Система анализа звуковых сигналов
Sound technology SpectraLAB v4.32.17
Чрезвычайно мощная система анализа звуковых сигналов — как в записи, так и в реальном времени.
Анализ ведется в трех основных режимах: Real Time — обработка и построение графиков в реальном времени по данным, поступающим с аудиопорта; Recorder — то же, с параллельной записью поступающего сигнала; Post-Processing — анализ предварительно записанного Wave-файла.
Результаты анализа динамически представляются в окнах нескольких видов:* Time Series — обычная осциллограмма* Spectrum — спектральный график, непрерывный или полосовой* Phase — изменения фазы сигнала* Spectrogram — график изменения спектра во времени, в котором мгновенные «снимки» спектра сигнала рисуются по вертикали цветными линиями* 3D Surface — трехмерная спектрограммаВсе виды окон могут открываться и динамически обновляться одновременно.Отображаются также скалярные результаты — частота и амплитуда пиков, мощность сигнала, коэффициент гармоник, коэффициент интермодуляции, соотношение сигнал/шум.Есть генератор тестовых сигналов, также работающий в реальном времени, с помощью которого можно анализировать работу исследуемого звукового тракта.
Программа имеет большое количество параметров, задающих полосы частот и способы анализа, параметры преобразования Фурье, оконных функций, отображаемых графиков и т.п. Вероятно, это — самая мощная система анализа сигнала для PC.
Программа для расчета сабвуфера
JBL Speakershop – софт, в некоторой степени известный российским мастерам-инсталляторам. Он различными путями попадал к ним, в том числе и через Интернет. В этом году у компании JBL по разделу car audio в России появился эксклюзивный дистрибьютор – фирма MMS. Теперь Speakershop доступен всем желающим, причем клиенты MMS получают его оригинальную версию вместе с подробнейшим описанием на русском языке.
Удачи Вам в проектировании и постройке своего сабвуфера!
Работа с программой
Когда вы установите приложение, в нем появится несколько полей, в которые потребуется вводить необходимые данные. Это данные о: частоте настройки ФИ, объем сабвуфера внутри, толщину диффузора, количество портов, количество динамиков работающих на низкой частоте, максимальную высоту хода диффузора, тип сечения портов и скорость звука. Скорость звука нужно указать примерно, с максимально возможной точностью. После ввода этих данных можно получить диаметр и площадь порта. Программа BassPort работает в режиме реального времени. Это означает, что расчет происходит в то же время, в которое вводятся данные. Вы можете изменить результат путем того, что замените введённые данные. Есть ещё одна дополнительная возможность. Это встроенный калькулятор. Его можно вызвать, если нажать на заданную программой клавишу. Калькулятор нужен для расчета длины звукового сигнала. Расчет производится на основе частоты звука.
Выводы:
Я решил не спешить и заняться тщательным поиском АС подходящей под мои требования. Мне удалось прослушать очень много достойных моделей из разных ценовых сегментов (от 250 до 8 млн. руб.), брендов и DIY.
И вот я решил строить CNO-T25, почему? 5 пунктов которые я определил для себя:
За последний год я слышал АС интереснее по звучанию, которые мне сильно понравились, но когда осознавал их стоимость, в голове возвращался к CNO-T25 + REL T9i. Почему такая связка? Когда комната акустически не подготовленная, нет возможности кардинально менять расположение АС, сложно добиться нужных низов, которые не будут «гудеть», «отставать» и т.д. С хорошим активным сабвуфером можно поиграться с расположением, добиться максимального качества и эффективности при минимальной мощности.
P.S. — Всё выше написанное мною, является исключительно моим мнением, которое я не навязываю. Я лишь описываю свои эмоции, свой вкус, своё видение. Прошу сильно не разглагольствовать на этот счёт ))).
Итак, начнём!
