Простой способ настройки акустических систем с фазоинвертором

Процесс расчета

Расчет производится следующим образом:

• Чистый объем – объем корпуса, не занятый ничем. В него не включается пространство, занимаемое портом фазоинвертора и корпусом излучателя, а также звукопоглощающим материалом, которым обиваются стенки ящика изнутри.
• Настройка порта – подбор размеров фазоинвертора таким образом, чтобы при определенной частоте (в случае с сабвуфером – низкой) звук усиливался и получал линейную АЧХ.

Расчет чистого объема корпуса

Действовать предстоит точно так же, как и в случае закрытого короба. Открываем программу для расчета, вводим показатели Fs, Vas и Qts в соответствующие поля. Выстраиваем расчетную АЧХ, которую затем изменяем, подгоняя расчетный объем корпуса сабвуфера.

К получившемуся объему следует добавить несколько литров в счет объема, который будет занят корпусом динамика и портом фазоинвертора. С динамиком все понятно, но как узнать, сколько места займет фазоинвертор?

Расчет порта фазоинвертора

Порт фазоинвертора тоже будет рассчитываться при помощи специальной программы – BassPort. Эта программа предназначена именно для сабвуфером, так как для низких частот требуется фазоинвертор с определенными параметрами.

Пользоваться программой несложно:

• вводим частоту фазоинвертора;
• указываем чистый объем короба;
• эффективная площадь мембраны излучателя, для расчета которой понадобится узнать диаметр динамика;
• пиковая амплитуда колебания диффузора, ее можно узнать из инструкции к динамику;
• внизу главного окна выбираем форму трубки;
• указываем габариты фазоинвертора;
• после нажатия на кнопку «рассчитать» программа выдаст недостающие параметры порта: его длину, объем, который нужно добавить к чистому объему короба, скорость ветра в трубке и т. д.

От чего еще зависит

Оформление оказывает, таким образом, большое влияние на добротность динамика. Также этот показатель у такого оборудования зависит от:

• Мощности его мотора. Чем выше эта характеристика, тем ниже добротность у головки.
• Массы подвижки. При увеличении этого показателя усилия мотора в звукопередающем устройстве становятся менее заметными. Потери на трение при этом возрастают. В результате всего этого добротность устройства увеличивается.
• Диаметра проводов. В том случае, если провода в динамике дают большое сопротивление, электрическая добротность устройства увеличится. Ведь в данном случае нагрузка на динамик, представляющий собой подобие генератора, падает.

Разновидности

По типу конструкции различают четыре вида, каждый из них имеет свои особенности и способен по-разному влиять на звук.

1. Закрытый ящик. Данный короб прост в проектировании, а тип его конструкции в полной мере отражает название. Сабвуферный динамик, помещенный в закрытый ящик, имеет маленький КПД, но его акустические свойства будут все равно значительно улучшены. Его можно разместить беспроблемно в любом месте автомобиля.
2. Фазоинвертор — корпус, содержащий специальную трубку, которая выводит воздух, чем значительно улучшает качество и мощность звука низких частот.
3. Бандпас четвертого порядка имеет разделение на две камеры, в одной из которых размещен динамик сабвуфера, в другой камере размещен воздуховод. При таком типе конструкции можно регулировать частоты, воспроизводимые низкочастотным динамиком.
4. Бандпас шестого порядка имеет тот же принцип, что и предыдущий вариант, но отличается от него наличием дополнительного фазоинвертора. Такой тип конструкции выдает максимальный КПД, но его проектирование и сборка — очень трудоемкий процесс.

Исходя из вышеперечисленного, можно сделать вывод, что оптимальным вариантом будет изготовление короба фазоинверторного типа, т.к. он отличается высоким показателем КПД и прост в изготовлении.

Расчет корпуса сабвуфера: программа и калькулятор онлайн

Если правильно произвести расчет корпуса сабвуфера в режиме онлайн, то вполне возможно будет собрать его самостоятельно. При этом возможно будет произвести расчет корпуса сабвуфера  онлайн, поскольку в интернете реально отыскать несколько программ, большинство из которых действуют, как качественный и удобный калькулятор.

Перед тем, как приниматься за изготовление корпуса сабвуфера различного объема, стоит отправиться на автомобильный рынок и подобрать там качественные динамики, фазоинвертор, бандпасс четвертого или же шестого порядка. Все спорные вопросы реально будет уточнить у продавца или же в автомобильном сервисе, как правило, бесплатно или же за символическое вознаграждение.

Для чего нужна программа расчета корпуса сабвуфера на русском

Перед тем, как использовать программу расчета корпуса сабвуфера на русском, стоит разобраться с тем, какие детали потребуется приобрести.

Для качественного звучания акустики придется купить:

• динамик – лучше всего, если это будет импортный вариант, который составит десять, а лучше двенадцать дюймов;
• бандпасс четвертого порядка – который будет разделен на несколько камер, способные ограничить те частоты, которые могут ограничиваться при помощи диффузора;
• бандпасс шестого порядка – имеет еще одну камеру, а также, наличие дополнительного фазоинвертора, при этом можно отыскать два типа бандпассов, то есть с одним или двумя фазоинверторами;
• фазоинвертор – деталь, которая представляет собой трубку, выводящую воздух, который может обеспечить дополнительное, более качественное звучание акустики.

При этом все вышеуказанные части обязательно заключены в корпус сабвуфера, который представляет собой ящик закрытого типа с определенным объемом. Как правило, качественный корпус сабвуфера представляет собой корпус из дерева, который полностью герметичен. Конечно же, этот вариант самый простой, но динамики, расположенные в нем показывают самый низкий уровень КПД.

В интернете имеется программа для расчета корпуса сабвуфера, русский вариант будет также доступен, она напоминает обычный калькулятор, но обладает рядом других функций.

К примеру, популярная программа Speaker Workshop позволяет произвести расчет онлайн таких параметров, как:

• корпус;
• фильтр;
• динамический импеданс;
• АЧХ;
• искажений гармонического характера;
• количества конденсаторов, резисторов.

Как произвести расчет объема корпуса сабвуфера

Еще одна программа, которая в режиме онлайн позволяет производить расчет необходимых составляющих для корпуса сабвуфера – это UniBox (Unified Box Model). С ее помощью реально рассчитать:

• объем закрытого ящика;
• особенности фазоинвертора;
• особенности брандпасса;
• начертить кривую импеданса, которую обеспечивают динамики;
• выступает, как качественный симулятор уровня звукового давления.

Еще одной довольно популярной программы, позволяющей в режиме реального времени произвести расчет объема корпуса сабвуфера является Crossover Elements Calculator. Она не только производит расчет объема   корпуса сабвуфера в режиме онлайн, но и дает советы, касающиеся того, какой именно корпус целесообразнее выбрать для конкретных динамиков, а также, способна скорректировать чувствительность высоких частот.

Программа, больше напоминающая калькулятор и способная произвести полный расчет объема корпуса  сабвуфера, имеющая русский интерфейс – это BassPort.

Параллельно она проверяет:

• число портов и их сечение;
• частоту настройки;
• диаметр диффузоров и их максимальный ход;
• несколько минимальных и максимальных показателей для портов.

Что предполагает калькулятор расчета корпуса сабвуфера

Как правило, качественный калькулятор расчета корпуса сабвуфера производит все действия на бесплатной основе. При этом все этапы расчета будут приближенными к номинальным техническим характеристикам.

Самой популярной программой на русском языке, позволяющей производить полный расчет всех параметров, можно назвать Speaker Box Lite.

С ее помощью реально рассчитать не только объем корпуса сабвуфера, но и:

• толщину используемого материала;
• габариты закрытого ящика в миллиметрах;
• диаметр вырезок отверстий под динамики;
• объем полезного типа в литрах;
• типы, выполняемых функций.

При этом программа-калькулятор поможет качественно произвести все расчеты только после того, как точно определен тип короба – закрытый или открытый с имеющимся инверторами. Возможно будет не только рассчитать чистый объем корпуса, но и настроить порты.

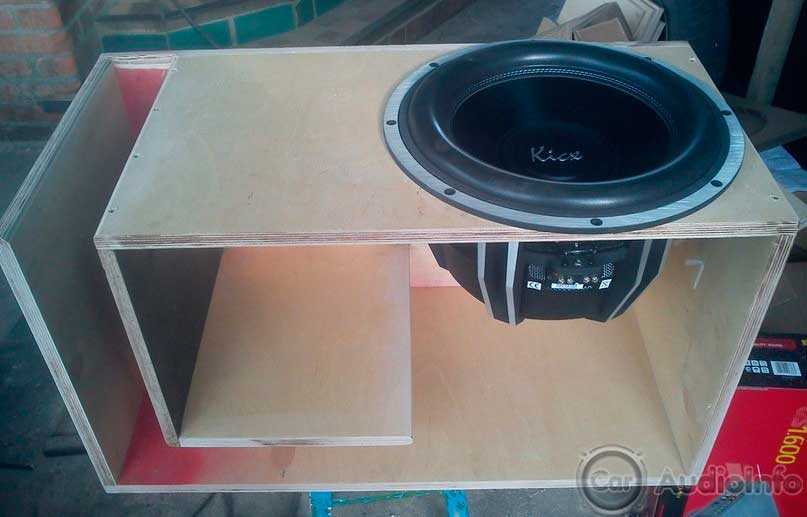

Фазоинвертор

Данный тип оформления довольно сложнее рассчитать и построить. Его конструкция значительно отличается от закрытого ящика. Однако у него есть преимущества, а именно:

Высокий уровень КПД. Фазоинвертор будет воспроизводить низкие частоты намного громче, чем закрытый ящик;
Несложный расчет корпуса;
Перенастройка в случае необходимости

Это особенно важно для новичков;
Хорошее охлаждение динамика.

Также фазоинвертор имеет и недостатки, число которых больше, чем у ЗЯ. Итак, минусы:

• ФИ громче, чем ЗЯ, но бас здесь уже не такой четкий и быстрый;
• Размеры ФИ короба гораздо больше по сравнению с ЗЯ;
• Большой литраж. Из-за этого готовый короб будет занимать больше места в багажнике.

Исходя из преимуществ и недостатков можно понять, где используются ФИ короба. Чаще всего их используют в инсталляциях, где необходим громкий и выраженный бас. Фазоинвертор подойдет для слушателей любого репа, электронной и клубной музыки. А также он подойдет для тех, кому не нужно свободное место в багажнике, так как короб будет занимать почти все пространство.

ФИ короб поможет получить больше баса, чем в ЗЯ от динамика маленького диаметра. Однако для этого потребуется гораздо больше места.

Какой объем короба требуется для фазоинвертора?

• для сабвуфера диаметром 8 дюймов (20 см) понадобится 20-33 литров чистого объёма;
• для 10-дюймового динамика (25 см) – 34-46 литров,
• для 12-дюймового (30 см) – 47-78 литров,
• для 15-дюймового (38 см) – 79-120 литров
• и для 18-дюймового сабвуфера (46 см) нужно 120-170 литров.

Как и в случае с ЗЯ, здесь даны неточные цифры. Однако в ФИ корпусе можно «играть» с объемом и брать значение меньше рекомендуемых, выясняя при каком объеме сабвуфер играет лучше. Но не стоит слишком сильно увеличивать или ужимать объем, это может привести к потере мощности и выходу динамика из строя. Лучше всего опираться на рекомендации производителя сабвуфера.

От чего зависит настройка ФИ короба

Чем больше объем короба, тем меньше будет частота настройки,  скорость баса уменьшается. Если же нужна частота повыше, то объем необходимо уменьшить . Если у вас номинальная мощность усилителя превышает номинал динамика, то объём рекомендуется делать поменьше.  Это нужно для того, чтобы распределить нагрузку на динамик и исключить его превышение хода. Если же усилитель слабее динамика то объём короба рекомендуем сделать чуть больше. Это компенсирует громкость из-за недостачи мощности.

Площадь порта также должна зависеть от объема. Средние значения площади порта динамиков следующие:

для 8-дюймового сабвуфера потребуется 60-115 кв.см,

для 10-дюймового – 100-160 кв.см,

для 12-дюймового – 140-270 кв.см,

для 15-дюймового – 240-420 кв.см,

для 18-дюймового – 360-580 кв.см.

Длинна порта так же влияет на частоту настройки сабвуферного короба, чем длиннее будет порт тем ниже настройка короба, чем короче порт соответственно частота настройки выше. При расчете короба для сабвуфера прежде всего необходимо ознакомиться с характеристиками динамика и рекомендуемыми параметрами корпуса. В некоторых случаях производитель рекомендует совершенно иные параметры короба, чем те, которые даны в статье. Динамик может иметь нестандартные характеристики, из-за чего он будет требовать определенного короба. Такие сабвуфер чаще всего встречаются у компаний-производителей Kicker и DD. Однако у других производителей такие динамики также имеются, но в гораздо меньших количествах.

Объёмы даны примерные, от и до. Он в зависимости от динамика будут отличаться, но как правило они будут находиться в одной и той же вилке… К примеру для 12 дюймового сабвуфера это 47-78 литров а порт будет от 140 до 270 кв. см, а как более подробно рассчитать объём, всему этому мы будем учиться в последующих статьях. Надеемся что данная статья ответила вам на ваш вопрос, если у вас есть замечания или предложения вы можете оставить свой комментарий ниже.

Как сделать сабвуфер для автомобиля?

Рассмотрим, как самостоятельно сделать автомобильный сабвуфер для вашего стального друга из обычных колонок.

Материалы и инструменты для работы

Для этого необходимо заблаговременно подготовить следующие материалы:

1. динамик — не стоит использовать устройство бывшее в применении, лучше всего приобрести качественное изделие со всеми документами в магазине;
2. защитная решетка;
3. клей хорошего качества — лучше всего эпоксидный;
4. розетка, которая способствует подключению;
5. стеклоткань;
6. провод, имеющий в диаметре 3 мм;
7. кисть;
8. фанера;
9. лист ДСП, толщина которого соответствует 16 мм;
10. саморезы и гайки, которые применяются в деревообрабатывающей промышленности;
11. болты;
12. полиэтилен;
13. универсальная шпаклевка;
14. малярный скотч.

Для работы нам потребуются следующие инструменты:

• дрель или шуруповерт;
• лобзик по дереву.

Проектирование

Как сделать сабвуфер из обычных колонок своими руками:

• Подбираем качественный динамик. Чем большая мощность будет у него, тем громче будет звук.
• Переходим к проектированию короба сабвуфера — аналогично можно воспользоваться специальным ПО. Так как мы сооружаем сабвуфер для автомобиля, то нам потребуется короб с самым высоким КПД, или его еще называют бандпасс 6-го уровня.

Очень важно, чтобы корпус был полностью загерметизирован. Для этого применяем войлок, поролон или же обычную вату. Слой герметика внутри должен иметь около двух сантиметров.
Крыша сабвуфера в обязательном порядке должна иметь съемную конструкцию и обладать высокой прочностью на стыке

Поэтому применяем слой поролона, дополнительно усиливаем конструкцию.

Слой герметика внутри должен иметь около двух сантиметров.
Крыша сабвуфера в обязательном порядке должна иметь съемную конструкцию и обладать высокой прочностью на стыке. Поэтому применяем слой поролона, дополнительно усиливаем конструкцию.

Место для сабвуфера

Теперь необходимо найти место нашему сабвуферу. Самым идеальным вариантом является установка его в крыло, а вот правое или левое — вы решаете сами. Некоторые автомобили имеют особенную конфигурацию в правом крыле, и там оказывается больше места для установки сабвуфера.

Как сделать сабвуфер для автомобиля в домашних условиях:

• Багажник выкладываем полиэтиленовой пленкой, затем обшивку обклеиваем малярным скотчем в два слоя.
• Стеклоткань нарезаем кусками, которые соответствуют размерам 200×200.
• Разводим эпоксидный клей. Для этого смешиваем банку смолы и банку отвердителя.

• Смазываем нарезанные заготовки эпоксидным клеем, ставим внахлест на скотч.
• Заднюю стенку самостоятельно изготовленного сабвуфера обклеиваем стеклотканью. Для этого нужно проложить три или даже четыре слоя материала.
• В течение суток даем изделию окончательно высохнуть.
• На следующий день снимаем получившуюся скорлупу. Ее толщину нужно будет нарастить вне багажника.
• Теперь приступаем к дну сабвуфера, верх которого изготавливаем в форме петель.
• Переднюю стенку прикрепляем на саморезы.
• Стыки следует промазать эпоксидным клеем.

Тонкая работа

После того, как был сконструирован корпус самодельного саба, необходимо подготовить его под акустический терминал, или так называемый динамик. На одной из его стенок, которые находятся сбоку, необходимо наметить точку будущего отверстия. Сделать это можно, применив обыкновенный школьный циркуль.

Как сделать сабвуфер для автомобиля завершенным и идеальным по внешнему виду и звучанию:

• Обрабатываем ранее изготовленную коробочку квадратной формы клеем ПВА, прикручиваем при помощи саморезов к боковине, где вырезали отверстие.
• Теперь применяем рубанок, которым срезаем все выступающие края корпуса.

• Внутри нашего короба находится перемычка. Далее при помощи электрического лобзика вырезаем на передней панели отверстие.
• В этом месте устанавливаем динамик, который крепится при помощи саморезов и клея.

Меры по защите

Когда все готово, не стоит торопиться и сразу же подключать самодельно изготовленный прибор. Творение необходимо защитить от конденсата и влаги. Влага действует разрушающе на дерево, а в нашем творении присутствует тонкий лист ДСП.

Чтобы обезопасить и защитить корпус, его следует пропитать специальным нитролаком, который применяется в мебельной промышленности. Кроме того, в обязательном порядке требуется пропитать и внутреннюю часть передней панели.

Как рассчитать короб

Акустические системы, в том числе и сабвуферы, рассчитывают с помощью компьютерных программ. Наиболее часто используют «WinISD» и «JBL Speakershop».

Исходные данные для расчётов — технические характеристики динамиков из встроенных в программы баз данных, или введённые вручную. Как минимум необходимо задать основные, о которых упоминалось выше.

Софт также позволяет вести расчёты в «противоположном направлении», подобрать динамик, который обеспечит наилучшую отдачу при заданных параметрах корпуса.

Наиболее простые акустические формы, такие как закрытый ящик и фазоинвертор, не требуют высокой точности. Их можно рассчитать вручную с помощью формул.

Расчёт закрытого ящика

Цель расчёта — основываясь на исходных данных (трёх основных параметрах динамика) подобрать внутренний объём колонки. Если отношение паспортного значения резонансной частоты (Fs) к добротности (Qts) меньше 100, такой динамик лучше не устанавливать в закрытый ящик.

Запертый в корпусе закрытого ящика воздух, сжимаясь под действием диффузора, увеличивает жёсткость подвеса. В результате резонансная частота и добротность акустической системы возрастает.

Формулы, связывающие резонансную частоту (Fc), добротность (Qtc) и объём (Vb) колонки с аналогичными паспортными параметрами (Fs, Qts и Vas) динамика приведена на рисунке.

Формулы, связывающие резонансную частоту (Fc), добротность (Qtc) и объём (Vb) колонки с аналогичными паспортными параметрами (Fs, Qts и Vas) динамика

Как следует из формул, если объём корпуса равен эквивалентному, значения параметров возрастают в 1,4 раза, и вдвое, когда объём закрытого ящика втрое меньше Vas.

Подбирая с помощью формул допустимый объем корпуса, стремятся, чтобы резонансная частота колонки (Fc) не превышала 50 Гц, а добротность (Qtc) была близка к 0,7.

Расчёт фазоинвертора

Для этого акустического оформления выбирают динамики с добротностью 0,3—0,5 и отношением резонансной частоты к добротности не мене 50. Кроме объёма сабвуфера, вычисляют параметры (площадь сечения, диаметр и длину трубы) порта фазоинвертора.

Параметры короба подбирают по тем же формулам, что и в случае с закрытым ящиком, но при этом ориентируются на добротность колонки (Qtc) в пределах 0,6—0,65.

Параметры порта рассчитывают, опираясь на значение частоты настройки фазоинвертора (Fb) выбранной равной резонансной частоте динамика (Fs) или немного меньше. Формулы для расчёта площади сечения, диаметра и длины порта фазоинвертора показаны на рисунке.

Формулы для расчёта площади сечения, диаметра и длины порта фазоинвертора

В приведённых формулах:

• smin — минимальная площадь (м2) сечения порта фазоинвертора;
• D — диаметр (м) динамика;
• Xmax — максимальный ход (м) диффузора от нулевого положения, указывается в технических характеристиках динамика;
• Fb — резонансная частота (Гц) фазоинвертора;
• dmin — минимальный диаметр (м) круглой трубы, используемой в качестве фазоинвертора;
• L — длина (м) фазоинвертора;
• Lmax — максимальная длина (м) фазоинвертора.

Расчётная длина фазоинвертора может получиться больше рекомендованного максимального значения. Уменьшить практическую длину можно несколькими способами.

Размещение выхода круглого фазоинвертора заподлицо с плоскостью панели колонки даёт выигрыш в длине до 0,85 диаметра фазоинвертора. Фланцы на конце трубы ещё больше усиливают эффект.

Около 15% длины можно сэкономить, разместив фазоинвертор вплотную к одной из сторон колонки.

Использование порта в виде усечённого конуса круглого или прямоугольного сечения поможет уменьшить длину фазоинвертора до 35%. Конфигурация в виде песочных часов — до 40%.

Фотогалерея: способы уменьшения длины фазоинвертора

Размещение выхода круглого фазоинвертора заподлицо с плоскостью панели колонки даёт выигрыш в длине до 0,85 диаметра трубы фазоинвертора

Фланцы на конце круглой трубы позволяют укоротить длину фазоинвертора более чем на 0,85 диаметра

Около 15% длины можно сэкономить, разместив фазоинвертор вплотную к одной из сторон колонки

Усечённый конус поможет уменьшить длину фазоинвертора до 35%

Конфигурация в виде песочных часов уменьшает длину до 40%

На что влияет добротность динамика

Влияет Q в акустических системах в первую очередь на АЧХ и на импульсные характеристики АС. То есть этот показатель в значительной мере определяет особенности звучания динамиков. При добротности 0,5, к примеру, можно достичь наилучшей импульсной характеристики. При показателе же 0,707 получается ровный АЧХ. Также при:

• добротности 0,5-0,6 динамики выдают аудиофильский бас;
• показателях 0,85-0,9 бас становится упругим и рельефным;
• добротности 1,0 в срезе появляется «горбик» амплитудой 1,5 дБ, воспринимаемый ухом человека как хлесткий звук.

При дальнейшем росте показателя Q «горб» в звуке растет и из динамиков начинают исходить характерные гудящие шумы.

Электрический и механический показатели

Рассчитываться добротность динамиков может несколькими способами

В некоторых случаях при определении этого параметра принимаются во внимание только потери на звук, а также на трение. При использовании такой методики расчета получают показатель механической добротности

Иногда при вычислениях учитываются только значения расхода на сопротивление мотора динамика. Такая добротность называется электрической. Этот показатель в динамиках обычно имеет небольшие значения. В любом случае механическая добротность в звукоизлучателях всегда превышает электрическую. Обычно такой показатель в динамиках имеет значение больше единицы.

От чего еще зависит

Оформление оказывает, таким образом, большое влияние на добротность динамика. Также этот показатель у такого оборудования зависит от:

1. Мощности его мотора. Чем выше эта характеристика, тем ниже добротность у головки.
2. Массы подвижки. При увеличении этого показателя усилия мотора в звукопередающем устройстве становятся менее заметными. Потери на трение при этом возрастают. В результате всего этого добротность устройства увеличивается.
3. Диаметра проводов. В том случае, если провода в динамике дают большое сопротивление, электрическая добротность устройства увеличится. Ведь в данном случае нагрузка на динамик, представляющий собой подобие генератора, падает.

Отличия фазоинвертора

Каждый динамик обладает резонансной частотой. При работе выше этого показателя — получается хорошее звучание, а ниже — уровень давления падает на 12 дБ на октаву (частоты снижаются в 2 раза). Нижней планкой воспроизводимости, считают уровень в 6 дБ. Монтажом динамика в ящик, повышается резонансная чистота, за счёт дополнительной упругости воздуха. Повышение резонансной частоты, тянет вверх и нижнюю границу. Чем меньше воздуха в ящике, тем лучше упругость и больше показатели.

Сделать «большой ящик», можно не увеличивая его размер. Для этого используют материал с демпферными свойствами

(вата). Чем больше его находиться в ящике, тем ниже частота динамика. Но когда наполнителя слишком много, это даёт обратный эффект. Для неопытных людей, не важны добротность ящика и его размеры. В большинстве случаев размер колонки получается оптимальным.

Фазоинвертор — труба, необязательно круглой формы, определённой длины, которая обладает резонансом. Благодаря «второму резонансу», поднимаются показатели звуковой отдачи колонки. Частота колебания динамика, находящегося в ящике, должна быть ниже, чем в обычном состоянии. Так, компенсируется спад и расширяется звучание. Эти показатели у фазоинвертора, будут выше на 24 дБ чем у зарытого ящика. Он расширяет нижние частоты динамика.

Чтобы избежать бочкообразного звучания

, показатели резонанса не должны быть выше чем у закрытого ящика. А если частота слишком низкая, то характеристики динамика падают. В этом и заключает суть настройки фазоинвертора, чтобы получить положительный эффект и не испортить звучание. И в домашних условиях можно добиться хорошего звучания с погрешность в 5%.

Самостоятельное изготовление порта

Фазоинвертор так же, как и динамик, участвует в воспроизведении звука. Для избегания эффекта интерференции канал размещается поближе к излучателю низкой частоты на расстоянии, не превышающем его длину волны. В качестве ФИ используются жёсткие конструкции, например, в самодельных изделиях применяются канализационные пластиковые трубы.

Но при попытках рассчитать фазоинвертор для сабвуфера потребители сталкиваются с тем, что диаметр таких труб не совпадает с вычисленными значениями, поэтому труба изготавливается из подручного плотного материала — ватмана. Для того чтобы сделать канал самостоятельно, потребуются:

• газетная бумага;
• ватман;
• клей.

Вырезанная из ватмана полоска, ширина которой совпадает с длиной трубки, в несколько витков наматывается на поверхность газетной бумаги. При этом перед каждым витком наносится эпоксидный клей. Его получают путём смешивания смолы и отвердителя согласно инструкции. После того как выполнены все витки, изделие обтягивается по кругу нитью для придания жёсткости и ставится на просушку.

Через сутки основание извлекается. В случае возникновения трудностей его можно поломать изнутри и достать частями. Изготовленный канал такого вида имеет хорошую прочность и легко подвергается дополнительной обработке. Далее полученная трубка устанавливается в отверстие колонки, но не до конца и начинается прослушивание звука. В заводских условиях используется специальный прибор. Такое устройство работает на основе мультивибратора, который настраивается на резонансную частоту динамической головки. После подключения динамика запускается генератор и длина трубы регулируется по максимуму колебанию в ней воздуха.

Аналогично можно провести настройку и самостоятельно. Для этого на вход подаётся сигнал низкой частоты. Трубка выдвигается вперёд или погружается внутрь ящика, а после оценивается объём выходящего воздуха. Установив положение максимального его выхода, излишки трубы удаляют снаружи, а сам порт герметизируют. При желании для придания конструкции оконченного вида выполняется раскрыв трубы, но можно обойтись и без этого.

Принцип работы устройства

Любая колонка фазоинверторного типа имеет в своём составе отверстие — фазоинвертор. Часто он называется акустическим туннелем или портом. Принцип работы его заключается в изменении фазы звукового колебания, вызванного задней стороной диффузора на сто восемьдесят градусов. При возникновении резонанса в ящике амплитуда колебания диффузора достигает минимального значения.

От размера и вида фазоинверторного порта зависят объём воздуха и частота резонанса, на которую настроен канал. Объём воздуха в канале начинает резонировать и усиливать воспроизведение частоты при наступлении момента, когда диффузор излучает частоту, на которую рассчитан фазоинвертор.

По своей форме классический туннель выполняется кольцевой формы. Но для увеличения полезной внутренней площади ему часто придают щелевой вид. Отказ от цилиндрической формы тоннеля позволяет сократить его длину и снизить шумы, возникающие при выбросе воздуха.

При ошибках в расчёте щелевого фазоинвертора настроить его гораздо сложнее, чем классический вид, так как он изготавливается совместно с колонкой. Сам расчёт выполняется сложнее, чем для систем закрытого типа: при этом, кроме объёма ящика, учитывается настраиваемая частота резонанса. Оптимальные размеры подбираются с учётом амплитудно-частотной характеристики колонки, а именно её равномерности.
