Акустическая полка ваз классика

Схемы подключения магнитолы с сабвуфером и/или с усилителем звука

В настоящей статье мы рассмотрим способы и схемы подключения автомагнитол в автомобили марики ВАЗ, Лада, следующих моделей: ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, 2115, Приора, Калина, Нива схемы подключения более новых моделей вы можете найти в самом начале статьи, посвященной подключению магнитол в автомобили различных марок. Итак, схемы:

Стандартная схема подключения магнитолы для ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107, Нива

Схема подключения магнитолы для ВАЗ от замка зажигания с использование реле

Схема подключения магнитолы для ВАЗ от замка зажигания с использование реле (Вариант 2)

Схема подключения магнитолы для ВАЗ от замка зажигания с использование реле (Вариант 3)

Схема подключения магнитолы для ВАЗ от кнопки с использование реле

Схема подключения магнитолы для ВАЗ от сигнализации с использование реле

Схема подключения магнитолы для ВАЗ 2107 с инжектором

Схема подключения магнитолы для ВАЗ 2109, 2109, 21099

Схема подключения магнитолы для ВАЗ 2109, 2109, 21099. Распиновка контактов (для всех моделей ВАЗ)

Схема подключения магнитолы для ВАЗ при которой: ГУ (головное устройство, магнитола) включается только при включении зажигания, при выключении зажигания ГУ продолжает работать, при постановке сигнализации на охрану ГУ отключается

Схема подключения магнитолы для ВАЗ 2110, 2111, 2112, 2113, 2114, 2115

Схема подключения магнитолы для Лада Калина, Приора (и Ларгус)

Схема подключения магнитолы для Лада Калина, Приора (и Ларгус). Распиновка контактов

Описание правильного подключения, значения проводов

Очень полезный ролик, где подробно рассматривается правильное подключение магнитолы, позволяющее избежать потери энергии аккумулятора в неактивном режиме магнитолы, а так же рассмативаются наглядно схемы подключения от замка зажигания

Ролик, из котрого вы узнаете о назначении каждого из проводов, а так же о правильном подключении магнитолы (дополнительная информация к видеоролику выше)

Видео — примеры подключения магнитол в ВАЗ

Видео подключения магнитолы для ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

Видео подключения магнитолы для ВАЗ 2107 инжектор, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, 2115

Видео установки и подключения магнитолы 2 DIN для Лада Приора

Как установить

При выборе магнитолы рекомендуется обращать внимание на продукцию, выпускаемую под брендом Pioneer. Она характеризуется высокими эксплуатационными характеристиками, может прослужить в течение длительного периода

Установить

магнитолу для повышения качества музыки можно следующим образом:

В машине магнитола фиксируется при применении стандартного разъема ISO. Этот международный стандарт получил широкое распространение.
При выборе магнитолы следует учитывать ее размеры. Если они не будут подходить, то монтаж усложнится. В машине можно провести изменение посадочного гнезда.
С обновлением магнитолы не возникает проблем в случае, если посадочное место имеет требующиеся размеры. Все кабели закрепляются в прямоугольную колодку.
Если контакты не подходят, то можно использовать специальный переходник.

READ Замена магнитолы Opel Astra h

Установить

магнитолу правильно просто, т. к. она в большинстве случаев имеет стандартные размеры. Для автомобилей рекомендуется приобретать соответствующие провода, которые отличаются хорошей изоляцией.

Подготовительный этап

Перед началом работ необходимо снять стандартную полку ВАЗ 2107. Это не занимает много времени, а из инструмента нужна только отвертка. После демонтажа полка служит шаблоном для изготовления новой детали. Для этого она накладывается на лист ДСП и при помощи карандаша размечаются контуры будущей полки, вырезы для ремней безопасности.

После этого необходимо разметить отверстия для динамиков при помощи шаблонов. Их можно начертить самостоятельно или нарисовать в компьютерной программе и напечатать на принтере. Все зависит от умений и возможностей мастера.

Оклеивать место под самодельной полкой вибро- или шумоизоляцией не имеет смысла. Для улучшения звучания лучше оклеить вибропластом поверхность багажника.

Карпет – отличный материал для декоративной обшивки задней полки ВАЗ 2107. При работе с ним необходимо учитывать некоторые уникальные особенности:

Куски карпета нельзя склеивать между собой.
Чтобы придать карпету определенную форму, его необходимо намочить, вытянуть, а после просушить феном.
Проще всего приклеить карпет к полке аэрозольным клеем.
Чтобы карпет хорошо держался, клей нужно наносить тонким слоем.

Читать далее: Акустическая полка калина универсал: изготовление Существуют и другие способы самостоятельного изготовления акустической полки ВАЗ 2107. Они отличаются конструкцией, технологией изготовления и применяемыми материалами. Например, можно сделать многоуровневую полку, которая состоит из нескольких слоев ДСП или фанеры.

Для качественного звука

Можно сделать заднюю полку для классики своими руками. Подобное решение позволит автолюбителю получить качественный звук, сэкономив немалые денежные средства. Когда создается задняя полка ВАЗ 2107 своими силами, можно придать ей оригинальный внешний вид. Для работы потребуются следующие материалы:

макрофлекс,
фанера,
1 банка клея,
2 погонных метра карпета,
саморезы,
монтажная пена,
наждачная бумага,
пластиковая стандартная задняя полка,
мебельные маленькие гвоздики.

Чтобы сделать для ВАЗ заднюю полку, нужны следующие инструменты:

карандаш,
линейка либо рулетка,
отвертка,
дрель,
электролобзик,
шпатель,
кисточка,
большое сверло,
монтажный степлер.

В качестве шаблона используется стандартная полка для ВАЗ 2107. Сначала нужно решить, как ее снять. Для этого автомеханики рекомендуют использовать отвертку. Демонтажные работы занимают несколько минут, их легко выполнить своими руками.

Следующий шаг заключается в изготовлении основы подиумов с помощью ДСП и электролобзика. Для придания этой конструкции дополнительной жесткости делаются подставки из бруска размером в 20х40 мм. Они вставляются и фиксируются между овалами с помощью саморезов.

Подиумы необходимо приложить к стандартной полке, обведя ее карандашом. Чтобы к багажнику мог поступать воздух, рекомендуется отметить и вырезать на полке круглые отверстия. Появившиеся пустоты между брусками подиума потребуется запенить с помощью герметика. Внутри самого изделия отверстия закрываются картоном.

Заготовка для акустической полки

Оклейка карпетом коробов для ремней осуществляется с помощью бельевых прищепок. После этого короба монтируются и прикручиваются. Сделанная полка ВАЗ 2107 своими руками готова.

Читать далее: Постановка на учет автомобиля в ГИБДД в 2020 году: какие документы нужны и как это сделать проще

Последний шаг данного процесса заключается в установки полученного изделия. Зачастую для этого используются болты, которые крепятся к металлу «семерки». Гайки потребуется закрутить из багажника. По окончании монтажных работ акустика настраивается.

При создании полки специалисты рекомендуют автовладельцам уделять особое внимание работе с карпетом. Необходимо учесть, что данный материал:

не склеивается между собой,
способен приобретать различную форму, если его побрызгать водой, вытянуть и высушить при помощи фена,
лучше клеится аэрозольным клеем,
хорошо держится, если слой клея не будет слишком толстым.

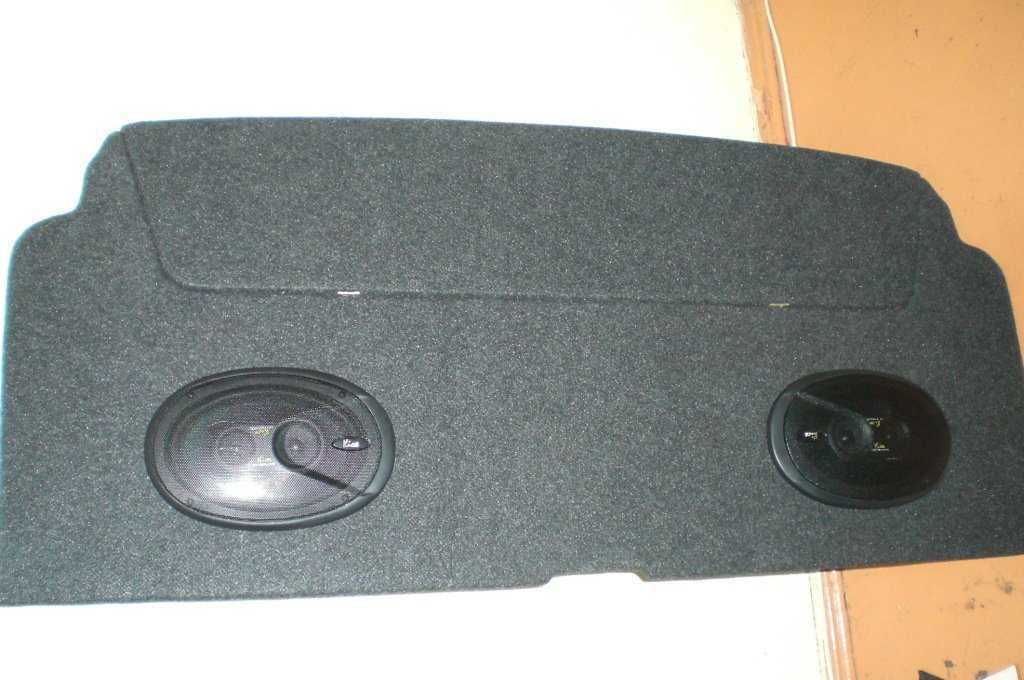

Изготовление полки своими руками

Акустическая полка на ваз 2106

Для создания полки можно использовать разные материалы.Чаще всего с этой целью применяются:

Дерево. Обладает не только интересным внешним видом, но и долговечностью, а также влагоустойчивостью. Но его цена является несколько выше, нежели стоимость других материалов;
МДФ. Внешне напоминает дерево, однако считается не устойчивым к влаге;
Фанера. Это, пожалуй, один из самых дешевых вариантов. Внешние характеристики оставляют желать лучшего, поэтому часто полученную полку покрывают дополнительным материалом.

Покупка дополнительных материалов

Помимо материала, из которого непосредственно будет изготавливаться доска, нужно приобрести еще и другие материалы, которые могут пригодиться в процессе работы:

Клей, с помощью которого можно будет зафиксировать карпет. Не обязательно использовать жидкий клей, так как с этой целью можно применять и аэрозольный вариант;
Петли;
Морилка;
Степлер и скобы, саморезы – для соединения деталей и придания конструкции прочности;
Скотч.

Также не стоит забывать и про инструменты.Из них будут нужны:

Дрель для вкручивания саморезов;
Рубанок;
Электролобзик;
Нож и ножницы;
Линейка и карандаш.

Изготовление полки

Сделать акустическую полку 2106

Этот процесс является немного трудоемким.

Состоит из нескольких действий:

В первую очередь следует сделать шаблон полки. Можно найти в интернете, как делать нужные замеры, а можно подойти к этому процессу творчески и сделать шаблоны в соответствии со своими предпочтениями. Также можно нарисовать шаблон путем прикладывания материала к заводской полке;

Взять материал и положить его на верстак
С помощью готового шаблона нарисовать контуры будущей полки;
Важно отдельное внимание уделить отверстиям под динамики. Их диаметр должен быть на несколько мм меньше, нежели диаметр динамиков(см.Как выбрать динамики для автомагнитолы своими силами), чтобы они устанавливались сюда впритык;
Все края следует тщательно обработать лобзиком;
Вырезать откидывающуюся часть полки;
Все детали следует покрыть морилкой, которая будет защищать их от появления плесени;
После ее высыхания следует прикрутить петли;
Используя готовый шаблон, вырезать детали из карпета для покрытия полки;
Нанести клей и сразу же начать прикрепление материала;

Отдельные места иногда приходится клеить повторно, так как с первого раза они могут не зафиксироваться должным образом;
Край доски оббить степлером, чтобы материал надежно держался;
Если в некоторых местах карпет лишний, то его следует обрезать канцелярским ножом;
Вырезать отверстия для динамиков. Обрезать карпет можно не до конца, а после часть материала надо будет загнуть вниз;
Обтянуть материалом и откидную часть полки;
Соединить основную и откидную части с помощью петель. Петли зафиксировать саморезамии.

Таким образом, выполнить акустическую полку для Ваз 2106 можно и своими руками, так как сделать это совсем нетрудно даже в домашних условиях. Цена созданной полки может быть различной. Придется потратить немало средств на покупку всех деталей. Но зато в итоге будет создана оригинальная полка. Конечно, прежде чем приступать к работе, стоит пересмотреть фото и видео на эту тему. Инструкция также не помешает.

Лада 2107 Murena › Бортжурнал › Акустическая полка ВАЗ 2107 своими руками

Всем шалом!

Поделюсь опытом как сделать акустическую полку для 2107. Все началось с того что Батя отдал свои динамики 6х9 фирмы Pioner(они потрепанные ну вроде поют). Раньше ничего подобного не делал. А про карпет я вообще молчу…

Для создания использовал:

ДСП, Пена монтажная, клей, лобзик, дрель, резак, степлер и тп (по мелочи)

Начал

с того что снял стоковую полку, положил ее на лист ДСП и обвел. Выпилил лобзиком по разметке(вырезать нужно чуть больше т.к. будет еще обтянута карпетом.) Вот теперь можно примерить, что где мешает подпилить.

Подиумы.

Шаблона динамика 6х9 не было, делал сам: на ДСП обвел овальную рамку которая закрывает динамик.

Вырезал лобзиком 2 овала из ДСП. (утяжелять и выделываться с брусками не стал). На полке нужно вырезать 2 отверстия под подиумы, чтобы они получились в зеркальном отражении, нужно найти центр на полке и скотчем приклеить лист бумаги, обвести и вырезать его (см. фото), потом просто перевернуть лист на другую сторону.

Алгоритм изготовления подиума на потолок автомобиля

Подиум на потолке авто характеризуется большими габаритами, так как обычно в этом месте размещаются самые крупные колонки.

Несмотря на это, изготовить подиум на потолке может любой автовладелец — достаточно просто очень аккуратно проводить монтаж конструкции:

Потребуется демонтировать обивку потолка, чтобы не повредить её во время работы.
Форма и внешний вид подиума подбираются, исходя из размеров динамика.
Обычно так же используется фанера и монтажная пена.

Очевидно, что процедура изготовления потолочных подиумов схожа с аналогичным процессом в производстве дверных подиумов.

Примечательно, что данные схемы для изготовления и дальнейшего оформления подиумов подходят для любых типов динамиков — как круглых, так и овальных. Независимо от имеющихся габаритов динамика (13, 16, 20 и 25-ые, а также овальные 6*9) подиум будет выполнять своё основное назначение — улучшать качество звука акустики в салоне и надежно фиксировать динамик в нужном положении.

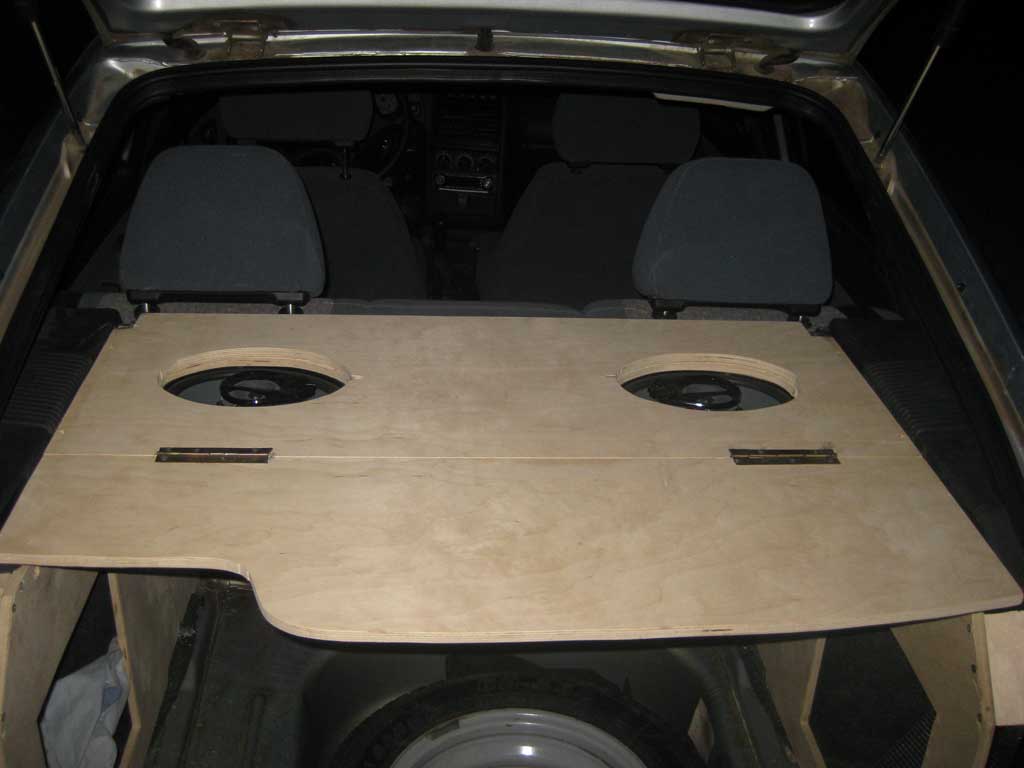

Фото: пошаговое изготовление полки из фанеры

Процедура требует осторожности, так как легко повредить обшивку салона

Необходимо точно рассчитать габариты подиума, исходя из размеров динамика

Заготовка должна быть обработана монтажной пеной, отшлифована и покрашена

[email protected] ICQ:1067993 Skupe:tunavto бесплатный по России 8 800 77-55-098

Полка ВАЗ 2112 (с боковинами)

Полка акустическая ВАЗ 2112 (с боковинами). Устанавливается вместо штатной. Толщина полки 20 мм, материал: фанера, карпет. Полка предназначена для установки динамиков 6×9″, 13см, 16см. Установка скрытая. Очень простая установка, никаких дополнительных доработок не требуется. Полка предназначена для улучшения качества звучания акустической системы в целом, а так же для устранения неприятных скрипов, дребезжаний и призвуков при движении автомобиля. Взамен пластиковых боковин устанавливаются деревянные, а уже к ним крепятся динамики. Основное достоинство данной конструкции в том, что при снятии полки для перевозки габаритных вещей, динамики остаются в автомобиле.

Цены на установку в наших специализированных центрах	ВАЗ-2101 2104-2105 2106-2107	ВАЗ-2108 2109 21099	ВАЗ-2110 2111 2112	ВАЗ-2113 2114 2115	ВАЗ-2121 2131	Шеви NIVA
Установка в передние двери 10/13см.	300	300	200	200	300	300Руб.
Установка задних колонок 13см.	300	200	200	300Руб.
Установка колонок в полку 6х9см.	300	300	150	300	300	300Руб.
Установка колонок на подиум в передние двери 16см.	400	400	400	400	400	400Руб.
Установка деревянной полки	300	300	150	300	600	600Руб.
Установка подиумов	400	400	400	400	400	400Руб.
Установка стоек под твиттеры	150	150	150	150	150	150Руб.
Настройка аудиосистемы	150	150	150	150	150	150Руб.
Установка авто магнитолы	300	100	100	100	300	150Руб.
Установка антенны на стекло	100	100	100	100	100	100Руб.
Установка антенны на крышу	300	300	300	Руб.
Установка усилителя	1400	1000	1000	1000	1400	1200Руб.

Цены на установку в наших специализированных центрах	ВАЗ-2170- 2172 Priora	ВАЗ-2190 Granta	ВАЗ-1117- 1119 Kalina	Lada Largus	Газель	Иномарки
Установка в передние двери 10/13см.	200	200	200	300	300	от500руб.
Установка задних колонок 13см.	200	200	200	300	от500руб.
Установка колонок в полку 6х9см.	150	150	300	300	от500руб.
Установка колонок на подиум в передние двери 16см.	400	400	400	500	500	от600руб.
Установка деревянной полки	150	150	600	600	500	от500руб.
Установка подиумов	400	400	400	500	500	от600руб.
Установка стоек под твиттеры	150	150	150	150	Руб.
Настройка аудиосистемы	150	150	150	150	150	150руб.
Установка авто магнитолы	100	100	100	200	300	от300руб.
Установка антенны на стекло	100	100	100	100	100	Руб.
Установка антенны на крышу	300	300	300	300	Руб.
Установка усилителя	1000	1000	1000	1500	1400	1500руб.

ИНСТРУКЦИЯ ПО УСТАНОВКЕ:

Снимите пластмассовые боковины
Снимите ремни безопасности
На кронштейне ремня безопасности находиться болт замка крепления спинки под него ставиться шайба и регулируется, чтобы сиденье закрывалось
Устанавливается деревянная боковина, железные уголки должны войти в проушины расположенные у стекла
Примерьте и отметьте контуры уголка (100X75) карандашом, чтобы уголок длинной своей стороной был на боковине, а короткой — прижимался к кузову (рядом со штатным местом, но не в него). Прикрутите уголок к полке саморезами 3,5X19 по отметкам
Через два отверстия ( рядом с отверстием в боковине (под болт пункт 3), намечаем шилом места для сверления в кронштейне ремня безопасности
Рассверливаем отверстия сверлом 3,6 мм
Устанавливаем колонки, чтобы разъемы контактов были направлены к спинке, на саморезы 3,5X25 — 8шт
Установите боковину на место. Закрепите уголок к кузову саморезами оцинкованными 4,2X16, а в рассверленные отверстия на кронштейне ремня безопасности — двумя оцинкованными саморезами 4,2X32
Закрутите оцинкованный саморез 4,2X32 снизу, из-под полки боковины в стойку кузова через отверстие в боковине, рядом со штатным местом
Вставьте в полку фонарь, подключите его
Натяните штатную обивку на боковину, прикручивая ее саморезами 3,5X19 (5 шт.), к планке. В том месте, где находиться фонарь обивку подрезать ножом
Аналогично установите другую боковину
Положите крышку на боковины

Комплектация крепежа: Шурупы по дереву (черные) 3,5х19 — 14шт Шурупы по дереву (черные) 3,5х25 — 8шт Шурупы с пресс-шайбой без сверла (белые) 4,2х25 — 4шт Шурупы с пресс-шайбой без сверла (белые) 4,2х16 — 4шт Шурупы с пресс-шайбой без сверла (белые) 4,2х32 — 2шт Шайбы (внутр. диаметр — 12мм, наружний — 16-20мм, толщина 1,5-2мм) — 2шт Уголки 100х75 — 2шт (в комплект не входят)

Зачем вообще нужна акустическая полка

Ваз 2106 полка акустическая

Многие автовладельцы не всегда отдают акустическим полкам должное, забывая о том, что:

С ее помощью можно решить эстетическую проблему. Ведь без акустической полки задняя часть салона машины выглядит пусто, незакончено. Поэтому установив такую деталь в своем автомобиле, можно сделать его более элегантным

Однако важно, чтобы полка подходила к общей стилистике интерьера, иначе она будет лишней;
Она защищает динамики от повреждений, поскольку они надежно фиксируются в предназначенные для этого отверстия, имеющиеся на поверхности акустической полки;
За счет конструкции, отличной от акустических колонок, динамики начинают звучать иначе.

А из-за того, что заводские акустические полки имеют небольшие отверстия для динамиков, громкость звучания таких устройств не будет слишком высокой. А это проблема для любителей громкой музыки, поэтому многие решаются на создание полки своими руками, чтобы в нее можно было поместить динамики большого размера.

Как ее сделать

Полка акустическая на Ваз 2112 самодельная

Прежде чем перейти к непосредственному изготовлению, надо приготовить необходимые расходники и инструменты.

Инструменты

Обязательно наличие лобзика, желательно электрического, чтобы не терять время и силы на вырезание.
Такой же электрический желательно подготовить рубанок.
Наличие удобного шуруповерта (если его нет, то можно воспользоваться и обычной дрелью).
Наличие строительного степлера.

Наличие острых ножниц и ножа.
Наличие карандаша и металлической линейки.

Акустическая полка Ваз 2112 с боковинами

Расходники

Фанера березовая или ДСП. Желательно, чтобы материал был высокого качества, без сучков. Толщина – 18 мм.
Карпет для перетяжки акустической полки шириной в 1,37 метра и длиной 80 см.
Аэрозольный клей или клей Наирит.

Шурупы саморезы на 41 мм в количестве 10 штук и на 32 мм в количестве 8 штук.
Морилка для дерева.
Каленые скобы для степлера на 8 мм.
Скотч.

Акустическая полка с боковинами Ваз 2112

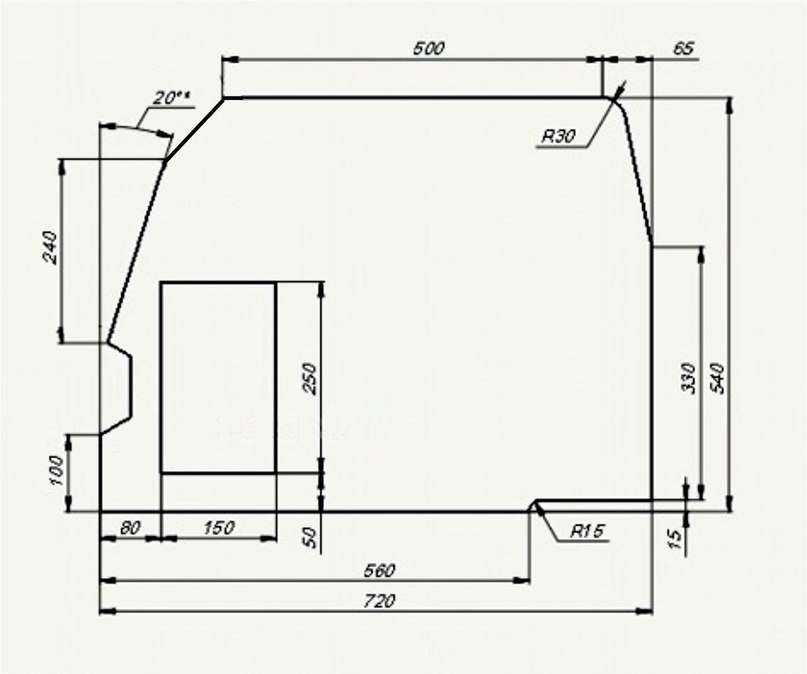

Шаблоны для полки

Тем, кто любит делать все своими руками, можно посоветовать изготовить шаблон самостоятельно. Кто не хочет возиться, может скачать различные варианты шаблонов из сети.

Шаблон акустической полки

Основной этап работ

Лист фанеры кладем на стол. Кстати, вместо распилочного стола можно воспользоваться и обычными козлами или на самый крайний случай табуреткой.
Обводим шаблон.

Задняя полка акустическая для Ваз 2112

Выпиливаем будущую основу, делаем дырки под динамики.
Края будущей полки обрабатываем так, чтобы они соответствовали изгибам задних стоек Ваз 2112 и сели под резинку заднего стекла. Идеальным инструментом в данном случае станет электрический рубанок.

Рубанок по дереву электрический

Теперь нужно наметить на фанере ту часть полки, которая будет открываться и вырезать ее.
Прикручиваем на фанеру ребро жесткости саморезами сквозь полку.
Обрабатываем фанеру морилкой.
После высыхания ставим навесы.
Теперь берем карпет и кладем на полку. Отрезаем с запасом по 4 см с каждой стороны.

Карпет снимаем.
На фанеру кладем клей или распыляем его, если это аэрозольный состав.

Ваз 2112 установка акустики

Клеим карпет. Низ акустической полки желательно оклеить изначально скотчем, чтобы туда не попал клей.
Карпет прибиваем степлером по всему периметру.
Вырезаем материал в районе навесов и таким образом, навес будет спрятан от глаз, если смотреть сверху. Кроме того, канцелярским ножом убираем и лишние куски по всему периметру.
Обтягиваем открытую часть акустической полки кусками оставшегося карпета. Все делается таким же образом: оклеивается и пробивается степлером.
Обрезаем лишнее.
Прикладываем открывающуюся часть к основе и отмечаем снизу места, где находятся навесы.
Прикручиваем обе части, делая это аккуратно.

Акустическая полка с открывающейся частью

Установка акустики Ваз 2112

На этом изготовление полки для Ваз 2112 можно считать законченным. В процессе работ своими руками рекомендуется изучить массу фото и видео – материалов. Не лишней будет и дополнительная инструкция, желательно пошаговая, как и эта. Цена готовой акустической полки в магазинах не низкая и покупать ее нет смысла, если научиться делать все самостоятельно.

Какой должна быть акустическая полка

Прежде, чем мы перейдем к процессу изготовления полки, узнаем ее устройство. Любая полка должна отвечать следующим требованиям, чтобы ее можно было назвать акустической:

Иметь достаточную жесткость панелей, чтобы исключить появление резонансных явлений и для прочной фиксации динамиков(см.Как выбрать динамики для автомагнитолы своими силами), имеющих, порой, довольно большую массу;
Обеспечивать достаточную герметичность, чтобы исключить появление акустического КЗ, снижающего в значительной степени уровень громкости и качество звука;
Быть правильной конструкции, чтобы сводить к минимуму различные резонансные явления и устранять дребезжание.

Задняя акустика ваз 2107

Типичная акустическая полка, изготовленная самостоятельно или купленная, представляет собой деревянную панель (МДФ/фанера) толщиной 20-25 мм.

Габариты и форма акустической полки должны повторять линии штатной полки Ваз 2107, чтобы обеспечивать точность и герметичность монтажа. Кроме того, полка должна иметь обшивку из текстильного материала (карпет), обеспечивающего эстетическую роль.

Разновидности

Как правило, на Ваз 2107 ставится акустическая полка – одиночная панель. Такую устанавливают на все седаны, но особенно популярна эта конструкция на отечественных автомобилях Ваз «классика». Одиночная панель представляет собой простую полку с отверстиями, в которые устанавливаются динамики;
В универсалах и хэтчбеках ставится сборная полка, состоящая из 3-х частей: откидная часть и две боковые. Откидная часть убирается или поднимается, если надо поставить что-либо в багажник.

Акустическая полка для хэтчбека

Задняя полка- подиумы: видео

ВАЗ 2107 хотя и является отличным автомобилем, но все же требует некоторых доработок. Вот, например, акустика в “семерку” с завода в большинстве случаев не устанавливается. А живя в современном мире, любой водитель уже не представляет себе авто, в котором бы отсутствовала хоть какая-либо музыка. Первым уровнем озвучивания авто является установка двух “блинов” в заднюю полку ВАЗ 2107, которая располагается под задним стеклом, что является оптимальным местом для установки больших динамиков. Эти динамики можно установить в специальную полку из пластика, но получить при этом качественное звучание не получится.

Чтобы звук действительно удовлетворял потребности водителя, необходимо подготовить акустический подиум из дерева. Сделать такую полку из дерева для ВАЗа не сложно, с чем справится даже обычный водитель без навыков столяра. Как изготавливается такая конструкция своими руками, узнаем детальнее. Вариантов изготовления задних акустических полок на ВАЗ 2107 много, но мы рассмотрим два самых распространенных, что позволит выбрать наиболее приемлемый способ.

Вариант №1: установка полки

Уже полностью готовое изделие монтируется на место штатной полочки при помощи болтовых и гаечных соединений. В местах крепления следует просверлить соответствующие отверстия, после чего закрепить полочку.

После установки полочки необходимо выполнить ее подключение. Для подключения рекомендуется использовать специальную акустическую проводку с сечением хотя бы 1,5 мм . Более тонкие провода не смогут раскрыть весь музыкальный потенциал установленной акустики, особенно при проигрывании низкочастотной составляющей. В результате получаем следующее изделие:

Вариант №2: особенности изготовления акустической полки

Задняя акустическая полка в ВАЗ 2107 может быть изготовлена своими руками и по другому варианту. Второй способ проще, и заключается в повторении первого способа, но без изготовления подиумов-подставок под динамики. Вырезается полка по трафарету стандартной, подгоняется по размерам. Затем ее размечаем и выпиливаем отверстия под динамики, вместе с этим продумываем и подготавливаем места для крепежа самой полки к кузову авто. Так же пилим отверстия для динамиков в железной панели кузова

Важно чтобы они совпали с отверстиями в полке. Рекомендуем хорошо проклеить шумкой металлическую панель на которую будет крепиться вся конструкция

Когда все подготовлено, можно обтягивать новое изделие понравившимся материалом и крепить его на место

Для еще больших любителей хорошего звучания, можно осторожно пропенить монтажной пеной получившийся зазор между полочкой и металлом. Это сделает конструкцию еще более монолитной, и улучшит звучание низких частот

Второй вариант изготовления полки является более практичным, так как остается больше свободного пространства для расположения каких-либо вещей. Какой вариант полки выбрать в свой автомобиль, решать вам, только помните, что подойти к изготовлению полочки следует ответственно, что отразится на конечном результате звучания музыки.

Вместе с изготовлением полки рекомендуем также произвести изготовление обшивок дверей, установку подиумов под динамики и шумоизоляцию автомобиля, это очень положительно отразится на качестве звучания музыки и удовольствии от вождения.

Схема управления двигателем ВАЗ-21124

Схема соединений системы управления двигателем ВАЗ-21124 с распределенным впрыском топлива под нормы токсичности Евро-2 (контроллер M7.9.7): 1 — катушки зажигания; 2 — форсунки; 3 — контроллер; 4 — главное реле; 5 — предохранитель, соединенный с главным реле; 6 — реле электровентилятора системы охлаждения; 7 — предохранитель, соединенный с реле электровентилятора системы охлаждения; 8 — реле электрического топливного насоса; 9 — предохранитель, соединенный с реле электрического топливного насоса; 10 — датчик массового расхода и температуры воздуха; 11 — датчик положения дроссельной заслонки; 12 — датчик температуры охлаждающей жидкости; 13 — электромагнитный клапан продувки адсорбера; 14 — датчик кислорода; 15 — датчик детонации; 16 — датчик положения коленчатого вала; 17 — регулятор холостого хода; 18 — блок управления иммобилайзера; 19 — индикатор состояния иммобилайзера; 20 — датчик фаз; 21 — датчик скорости автомобиля; 22 — модуль электрического топливного насоса с датчиком уровня топлива; 23 — датчик контрольной лампы давления масла; 24 — датчик указателя температуры охлаждающей жидкости; А — колодка, присоединяемая к жгуту проводов салонной группы АБС; Б — колодка диагностики; В — колодка, присоединямая к жгуту проводов кондиционера; Г — к выводу «+» аккумуляторной батареи; Д — к колодке жгута проводов боковых дверей; Е — колодка, присоединяемая к жгуту проводов панели приборов; G1, G2 — точки заземления; I — порядок условной нумерации штекеров в колодке блока управления иммобилайзера; II — порядок условной нумерации контактов в колодке диагностики.

Схема соединений системы управления двигателем ВАЗ-21124 с распределенным впрыском топлива под нормы токсичности Евро-3 (контроллер M7.9.7): 1 — катушки зажигания; 2 — форсунки; 3 — контроллер; 4 — главное реле; 5 — предохранитель, соединенный с главным реле; 6 — реле электровентилятора системы охлаждения; 7 — предохранитель, соединенный с реле электровентилятора системы охлаждения; 8 — реле электрического топливного насоса; 9 — предохранитель, соединенный с реле электрического топливного насоса; 10 — датчик массового расхода и температуры воздуха; 11 — датчик неровной дороги; 12 — датчик положения дроссельной заслонки; 13 — датчик температуры охлаждающей жидкости; 14 — регулятор холостого хода; 15 — управляющий датчик кислорода; 16 — диагностический датчик кислорода; 17 — электромагнитный клапан продувки адсорбера; 18 — датчик детонации; 19 — датчик положения коленчатого вала; 20 — блок управления иммобилайзера; 21 — индикатор состояния иммобилайзера; 22 — датчик фаз; 23 — датчик скорости автомобиля; 24 — модуль электрического топливного насоса с датчиком уровня топлива; 25 — датчик контрольной лампы давления масла; 26 — датчик указателя температуры охлаждающей жидкости; А — колодка, присоединяемая к жгуту проводов салонной группы АБС; Б — колодка диагностики; В — колодка, присоединяемая к жгуту проводов кондиционера; Г — к выводу «+» аккумуляторной батареи; Д — к колодке жгута проводов боковых дверей; Е — колодка, присоединяемая к жгуту проводов панели приборов; G1, G2 — точки заземления; I — порядок условной нумерации штекеров в колодке блока управления иммобилайзера; II — порядок условной нумерации контактов в колодке диагностики.

Установка полки

В принципе, процесс установки полки а салон не сложный. Но приводим и его, на всякий случай. Делаем следующее:

Стараемся обеспечить максимально жесткую фиксацию, избегая неплотного прилегания;
Полку закручиваем саморезами;
Все щели закрываем герметиком;
Динамики ставим в процессе изготовления полки, хотя в конкретном случае можно и после установки их вдеть;
Внутреннюю поверхность багажника лучше обшить каким-нибудь звукопоглощающим материалом. Это даст наилучшие результаты. В качестве материала подойдет и обычный поролон, хотя сегодня продается по вполне доступной стоимости множество специальных материалов, обеспечивающих звуко- и вибропоглощающие эффекты.

Материал для звукоизоляции багажника

Акустическая полка, изготовленная своими силами, ее грамотный и прочный монтаж, шумоизоляция багажника – все это вкупе даст отличные результаты. В процессе работ крайне желательно воспользоваться просмотром тематического видео обзора, качественных фото – материалов, схем и чертежей.

Требующиеся материалы и инструменты

Акустическая полка на ВАЗ 2107 своими руками изготавливается непосредственно из композитных материалов на основании дерева. Чтобы изготовить полку своими руками, потребуется следующий перечень материалов:

фанера толщиной 16 мм и 12 мм;
декоративные материалы для обшивки полочки. Это могут быть: кожвинил, дермантин или карпет;
двухкомпонентная эпоксидная смола;
монтажная пена;
несколько саморезов и болтов с гайками для крепежа.

Конечно, под новую полочку потребуются соответствующие динамики, обычно овальной формы или круглые. Для проведения работ потребуется также шуруповерт, лобзик, отвертки и степлер для мебели. При этом будет изготавливаться не колхозный вариант полки, а реальная акустическая система, которая будет иметь не только красивый дизайн, но и достойные параметры звучания.

Как установить

На модели 2107 имеется 2 места, пригодных для монтажа головного акустического устройства размером 1DIN. Магнитолу можно установить в стандартное место на центральной консоли, также допустимо поставить оборудование вместо центральных дефлекторов. При первом варианте монтажа требуется подрезка посадочного гнезда до требуемого размера.

Второй вариант обеспечивает снижение нагрева корпуса проигрывателя горячим отопителем салона, обеспечивается комфортное управление функциями. Но при этом ухудшается вентиляция и возникает риск нагрева головного устройства прямыми солнечными лучами.

На ВАЗ-2106 единственным местом для монтажа является центральная консоль, которую требуется подрезать под стандартный размер 1DIN. Головное устройство крепится при помощи металлической шахты, которая размещена в панели приборов. Схема фиксации шахты одинаковая для ВАЗ-2106 и 2107 — при помощи отогнутых язычков.

Для фиксации устройства требуется изготовление корпуса, управление осуществляется выносным проводным пультом или по радиоканалу. Допускается монтаж головного оборудования в ногах переднего пассажира, но подобная схема используется редко из-за риска повреждения магнитолы.
