Возможности современных магнитол для nissan x trail android

Как установить

Перед тем как устанавливать новое оборудование, необходимо демонтировать штатное устройство:

1. Отсоединить кабель с отрицательного полюса аккумулятора.
2. Подцепить рукой центральную облицовку за нижнюю кромку с 2 сторон и плавно потянуть на себя.
3. После того как отделятся нижние фиксаторы, следует аккуратно разъединить центральные клипсы, а затем — верхние.
4. Отключить жгуты проводки от кнопок управления дополнительным оборудованием, размещенным на панели.
5. Штатное головное устройство крепится 4 шурупами под крестообразную отвертку. Отвернуть винты и выдвинуть магнитолу из посадочного гнезда; оборудование снимается вместе с контейнером для мелких предметов.
6. Поочередно снять коммутационные разъемы, расположенные на задней стенке корпуса.
7. Демонтировать боковые кронштейны, которые переносятся на устанавливаемую автомагнитолу. Детали закреплены 2 винтами с головкой типа Torx; откручивать пластиковый контейнер не требуется.

После этого требуется смонтировать крепежные кронштейны на корпус нового головного устройства. При этом необходимо контролировать вылет фронтальной панели магнитолы, которая не должна выходить за пределы пластиковой облицовки. Имеющееся прямоугольное окно рассчитано на стандартные изделия размера 2 DIN; при использовании оборудования с иной конфигурации потребуется изготовление переходной рамки.

Подключаем магнитолу

Чтобы подключение было правильным, на все разъемы медиаустройств делается отдельная графическая инструкция, расписывающая схему подключения. Распиновка штатной магнитолы Ниссан представляет собой графическую инструкцию по инсталляции. Данная компания, в отличие от многих других, поддерживает единый стандарт для всех интерфейсов своих автомобилей. Такой подход позволяет избежать ошибок подключения, которые встречаются в процессе эксплуатации.

Подробное руководство по соединению отдельных элементов и устройств дает возможность опытным пользователям заменить медиасистему самостоятельно, не обращаясь в сервис.

Стандартная распиновка магнитолы:

Распиновка штатной магнитолы Ниссан

Параметры магнитолы с Windows

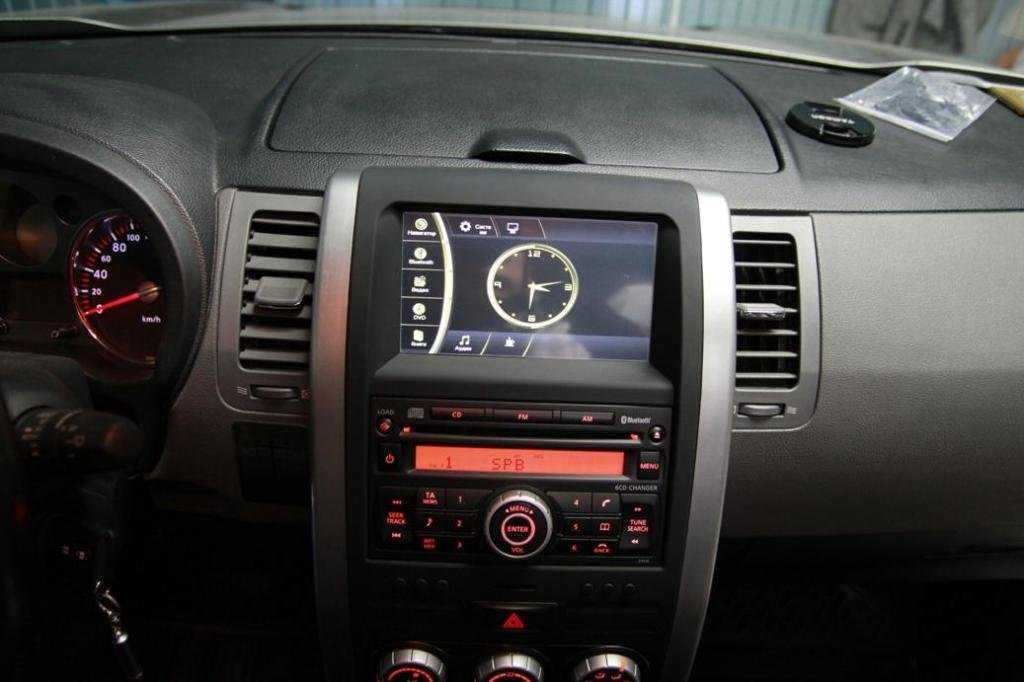

Примером для рассмотрения будет магнитола Daystar DS-7010HD для Nissan X-Trail. Данная модель идеально гармонирует с интерьером автомобиля. У магнитолы надежный пластик.

Штатная магнитола Nissan X-trail T31 значительно уступает по качеству звучания. Магнитола представленной модели разработана специально для Nissan X-trail и идеально подходит по креплению.

Магнитолу можно установить самому автовладельцу, используя комплект проводов и инструкцию на русском языке. Магнитола способна читать все известные аудиофайлы, а обладая LCD экраном с хорошей диагональю, она способна отображать качественное видео.

Для данной модели магнитолы будет достаточно загрузить обновленные карты, и навигатор от Navitel сможет без труда подсказать маршрут в любом направлении.

Если в машине придется проводить много времени в ожидании кого-либо, то можно воспользоваться TV-тюнером и посмотреть интересную передачу.

Nissan X Trail преимущества автомагнитолы

Автомагнитола для ниссан х трейл

Такая штатная автомагнитола, используемая в салоне, может улучшить расположение духа и создать уютную атмосферу для водителя и его пассажиров. Выбор автомагнитолы — шаг ответственный и не простой, ведь сегодня она — неотъемлемая часть автомобиля и приятное дополнение к удовольствию от езды. Магнитола Ниссан X TRAIL имеет большое количество преимуществ:

Обладает широким набором различных функций, великолепными показателями технических характеристик и подходит практически на все модели автомобиля Ниссан.

Примечание: кстати, использовать эту модель можно и в машине другой марки, если пользователь не боится, что она не впишется в общую стилистику салона.

• Красиво вписывается в интерьер автомобиля.
• Головное устройство оборудовано блоком навигации GPS. Можно устанавливать карты навигации iGO, iGO8, Автоспутник и Навител. Обычно в комплекте с автомагнитолой поставляется программа Навител Навигатор с детализированными картами и с голосовыми подсказками. Пользователи этой программы имеют возможность сообщать о дорожных казусах. Недостаток – она не работает без Интернета.

Примечание: Установка дополнительных навигационных программ с сервисом пробок позволит получать информацию о ситуации на автомагистралях.

• Встроенная память поддерживается картами памяти MMC, SDHC, SD. Есть СиДи проигрыватель и усилитель, имеется DVD — считывающее устройство.
• Автомагнитола имеет большой сенсорный экран (800х400), диагональ дисплея 6.2 дюйма, встроенный аналоговый ТиВи тюнер, встроенный приемник работает в диапазонах FM, AM.

Nissan x trail автомагнитола

• Многим по душе поддержка RDS, хотя важнее квалитативная поддержка тегов МЗ3 на русском языке, и автомагнитола Nissan X TRAIL с этим отлично справляется.
• Есть возможность подключения цифрового тюнера.
• Размер передней панели составляет в длину/ширину — 178 на 100 мм, высота — 106 мм, т. е. стандартный размер.

Описание схемы Кашкай 2012

В зависимости от сборки в штатных автомагнитолах других производителей могут быть реализованы дополнительные функции. Например, распиновка магнитолы Ниссан Кашкай не подразумевает дополнительную функциональность и перевода водительского динамика в режим навигации, но у некоторых производителей реализованы такие недокументированные возможности. Это проявляется в том, что водительский динамик будет тише всех остальных. Кроме того, ваша автомагнитола может издавать сервисные звуки при открытии дверей или активации других функций. Меньше всего таких случаев встречается у Кашкай 2012 и более старших моделей. Схема у данной серии автомобилей очень простая и не вызывает конфликтов.

Магнитола Ниссан Кашкай

Эти особенности связаны с внутренними типовыми схемами, используемыми производителями. Не всегда такая функциональность указана в инструкции по эксплуатации, так как относятся к недокументированным дополнительным техническим возможностям. С отдельными проблемами такого плана приходится бороться с помощью дополнительных устройств. Если вы не обладаете достаточным уровнем навыков работы с электроникой, с этой проблемой лучше обратиться в сервис. Без опыта используйте только типовые провода и интерфейсы без дополнительных подключений.

Схема распиновки

От таких ошибок застрахована заводская версия штатных автомагнитол Кашкай, Альмера, Х-Трейл, Тиида, N16, поэтому приобретение устройств сторонних производителей имеет свои плюсы и минусы. При покупке помните, что требуется не только распиновка магнитолы Ниссан Альмера или Тиида, к примеру, но и код активации, а также полный комплект проводов. Не забудьте ознакомиться с отзывами о подключении выбранной модели. Покупать нужно ту автомагнитолу для самостоятельного подключения, которая имеет понятную распиновку и устанавливается на автомобиль без дополнительных сложных настроек.

Самостоятельная замена магнитолы

Решив применить свои навыки электронщика вы решили самостоятельно заменить штатную магнитолу вашего Ниссан Х-Трейл T31? Выслушайте несколько рекомендаций.

Первым делом, ознакомившись с инструкцией по установке новой магнитолы и проверив комплектность, отключите «плюсовую» клемму от аккумуляторной батареи вашего авто. Затем снимите декоративную панель вокруг магнитолы, приложив значительные усилии. Сломать не бойтесь, тяните смело и сильно.

На рисунке из руководства к Nissan X-Trail обозначены места приложения усилий. А на фото ниже, показано вживую, как надо тянуть.

Сняв панель, демонтируйте штатную магнитолу. В результате должно получиться так:

Отключите три разъема: управление рулем, антенны и динамики с питанием.

И, в завершении, пользуясь инструкцией по установке от вашего нового приобретения произведите монтаж нового головного устройства, подключив к нему необходимые внешние блоки и провода, в соответствии с электрической схемой.

По завершении работ, подключите плюсовую клемму к АКБ и включите магнитолу. Произведите первоначальную настройку параметров, понизив громкость до минимума. Проверьте корректность управления с помощью дистанционного пульта.

В заключение можно однозначно сказать, что меняя штатное головное устройство автомобиля на китайские поделки, построенные на платформах Android, Windows или др. вы можете получить постоянно тормозящее устройство с большим количеством багов в ПО.

“>

Распиновка разъема штатной магнитолы

хотел прикрутить разъем ISO на штатную проводку от магнитолы, а не вышло, не совпадает описание разводки и цвет проводов. У меня вот как идет, то что выявил: большой разъем: 1)голубой с розовой полосой: +12 от замка зажиг. 2)оранжевый: +12 подсветка 3)коричневый: . 4)голубой. 5)черный с белой полосой. 6)черный с красной полосой. 7)красный: -(масса) 8)розовый с черной полосой: +12 от АКБ

маленький разъем: 9)оранжевый. 10)черный с желтой полосой. 11)зеленый. 12)черный с белой полосой.

есть у кого-нибудь более точное описание?

ну если негде купить, тогда вот, нашел свои записи, опробовано на двух машинах, удачи))

ДОПОЛНЕНИЕ: большой разъем: 1)голубой с розовой полосой: +12 от замка зажиг. 2)оранжевый: +12 подсветка 3)коричневый: передний правый+ 4)голубой:передний левый + 5)черный с белой полосой:передний левый — 6)черный с красной полосой:передний правый — 7)красный: +12 при включении радио НА АНТЕННУ автомат. 8)розовый с черной полосой: +12 от АКБ

Как выбрать магнитолу

Современный рынок буквально пестрит разнообразием магнитол с различным функционалом. Если автовладельца интересует только прослушивание музыки, то следует решить, с какого носителя будут воспроизводиться аудио-файлы.

Дело в том, что штатные магнитолы, установленные в Nissan X-Trail, могут проигрывать музыку с нескольких дисков, но неспособны воспроизвести файлы формата МР-3. Также с помощью штатных магнитол можно прослушивать радио и синхронизироваться со смартфоном по каналу Bluetooth, но нет возможности подключить USB-накопитель.

Установив вместо штатной магнитолы более продвинутую, можно в полной мере насладиться просмотром любимых телепередач или получить на встроенный монитор качественное изображение с задней камеры, включающейся при движении задним ходом.

Сегодня уже никого не удивить магнитолой под управлением Android или Windows. Эти системы позволяют установить на магнитолу навигатор.

Магнитолы, выпускаемые с 2015 года, со встроенным модемом, позволяют, не покидая машину, проверять электронную почту, просматривать различные сайты или скачивать из сети различные данные.

С помощью современной магнитолы также можно быть спокойным за исправное техническое состояние своего любимого Nissan X-Trail. Встроенная в магнитолу функция диагностики и сбора информации с различных датчиков позволит быстро выявить какую-либо неисправность или выдать код ошибки при сбое в работе электроники.

Рассмотрим разные варианты

Самым популярным является вариант установки в Nissan X-Trail современной магнитолы с ТВ тюнером, с одним или с двумя экранами. Размер экранов также может быть различным. Второй небольшой экран нужен для вывода информации с дополнительных камер. Например, с задней камеры, которая будет включаться при переключении на задний ход. Довольно удобно.

Лидером для любителей хорошего звука и изображения является бортовой компьютер Pioneer AVH-X8500BT и более новые модификации, позволяющие интегрировать головное устройство с более новыми моделями айфона.
Комплект хорошо встает в Ниссан Т31.

Головное устройство на Windows

По мнению большинства, современный бортовой компьютер Ниссан T31 должен располагать встроенным навигатором с обновляемыми картами местности и системами поиска автомобиля. Существует немало удобного программного обеспечения, позволяющего не только прокладывать удобные маршруты, но и обходить существующие пробки, использовать актуализированные карты, сводки, погодные прогнозы. Лучшие программы предоставляют водителям возможность онлайн общения

Это важно и в городских условиях, и за городом

Мощности устройства должно быть достаточно для полноценной работы с интернетом и качество связи также должно быть хорошим в любой точке земного шара. Для мобильного интернета необходима особая конфигурация устройства, технологии 3G и 4G требуют специального формата сетевых устройств. Также желательна возможность подключения Ниссан к общественным сетям WIFI. По этим требованиям подойдет Daystar — DS-7010HD X-Trail. Монитор немного меньше, всего лишь 6.5 дюйма, большинство предпочитает 7 дюймовые мониторы. Удобство комплекта в легком самостоятельном подключении. Просто воткните нужные штекеры, ориентируясь на руководство.

Головное устройство на Android

Самыми дешевыми устройством подобного типа являются магнитолы на Android. Возможность скачивания бесплатного контента в огромном количестве, удобное управление, легкость настроек и дешевизна в обслуживании, обеспечивают устойчивый сбыт.

Встроенный сервисный сканер. Возможно? Диагностику автомобиля можно будет проводить самостоятельно. Но существует определенная опасность при использовании нелицензированного ПО. С учетом того, что в Ниссан Х-Трейл Т31 довольно много автоматизированных функций по управлению передачами и дифференциалами, экспериментировать с неизвестными программами не следует.

Модели штатной магнитолы для Nissan X-Trail

Кто-то привык путешествовать за рулем своего железного коня, и ему требуется навигатор, кому-то по роду своей деятельности приходится много общаться по телефону и быть на связи даже во время движения. У каждого могут быть свои причины.

На сегодняшний день просто магнитолы уже не могут удовлетворить запросы автовладельцев. Ведь уже недостаточно только воспроизводить музыку. Для многих необходимо наличие таких функций, как перенос и сохранение аудио-файлов. Также многие хотят, чтобы магнитола обладала функцией воспроизведения видео. В связи с этим можно сказать, что эпоха простых магнитол уходит в прошлое, и наступает век мультимедийных устройств – современных магнитол.

Главные факторы, влияющие на выбор магнитолы

Все вышеперечисленные функции могут содержаться в магнитолах различных фирм-производителей. Однако не стоит гнаться за низкой ценой, рискуя получить низкокачественный аппарат для своего Nissan X-Trail. Бренд компании производителя должен сыграть ключевую роль в вопросе выбора. Если название магнитолы уже давно известно и присутствует на рынке длительное время – это будет главным пунктом в вопросе надежности приобретаемой модели. Качественная магнитола должна воспроизводить файлы различных форматов или сжатий без потери качества. Это так называемые магнитолы формата МР5.

Следует также обратить внимание и на степень мощности усилителя. Хорошая максимальная мощность позволит получить более качественный звук при среднем положении регулятора громкости

Самый оптимальный показатель для мощности магнитолы – это 50W на каждый канал в отдельности. При этом нужно правильно подобрать и акустику, соответственно вдвое мощнее самого усилителя.

Автомагнитола Nissan X Trail преимущества и способ установки

Автомагнитола для Nissan X Trail

Считается, что каждый автомобиль имеет свою душу и энергетику, что между ним и хозяином наблюдается некая связь, а автомобиль реагирует не только на слова и действия человека, но и на его мысли. Так, хорошее настроение владельца напрямую передается автомобилю, а хорошее настроение хозяина зависит в первую очередь, от мультимедийной системы в салоне любимого «железного» друга. К примеру, автомагнитола Ниссан x trail поможет улучшить душевное состояние человека и поднять его настроение. В нашей статье мы рассмотрим автомагнитолы для ниссан х трейл.

Подводные камни

Несовместимость устройств между собой. Если типоразмер требуемой магнитолы нам известен и совпадает с требованиями Ниссан, это не значит, что производители договорились между собой.

Не всегда нужная начинка совпадают с внешним интерфейсом. Если экраны приобретаются отдельно, они могут не подойти по размеру к внешней панели, вопреки клятвенным уверениям продавцов. Возможны даже интересные случаи, когда новая магнитола комплектуется монитором, который вообще не подходит, поскольку отверстие не соответствует штатному монитору Х-Трейл T31, а большой экран даже не предполагается использовать.

Чтобы избежать подобных проблем, лучше доверить монтаж и подбор комплектующих хорошим сервисникам.
По крайней мере вы сможете оценить не приложенные усилия, а результат, что гораздо актуальнее.

Схема подключения

Подключение магнитолы Nissan X-Trail занимает примерно столько же времени, сколько и ее установка. При этом для работы нужно будет купить дополнительные детали, перечень которых зависит от модели выбранного устройства.

Подключить магнитолу можно путем выполнения следующих действий:

1. В специализированном магазине покупают переходник, 1 разъем которого подсоединяют к автомобилю.
2. Ответную часть переходника напрямую соединяют с соответствующим гнездом, расположенном на задней панели магнитолы.
3. Места контакта дополнительно изолируют специальной матерчатой лентой.
4. На следующем этапе работы разъемы AUX и USB выводят на панель приборов (места неиспользуемых кнопок управления). Делают это при помощи удлинительных шлейфов.
5. На магнитолу устанавливают предохранитель.
6. Если выбранное устройство имеет функцию просмотра видеофрагментов, то его подключают к соответствующему разъему через концевой микропереключатель. В случае, когда все сделано правильно, видеосигнал будет автоматически останавливаться сразу же после снятия автомобиля с тормоза.

Установка автомагнитолы Nissan X-Trail — трудное, но выполнимое занятие. Чтобы провести его без привлечения специалистов из автосервиса, необходимо изучить все возможные варианты подключения и правила проведения этой работы. Если избежать ошибок, то устройство будет эффективно работать на протяжении длительного периода.

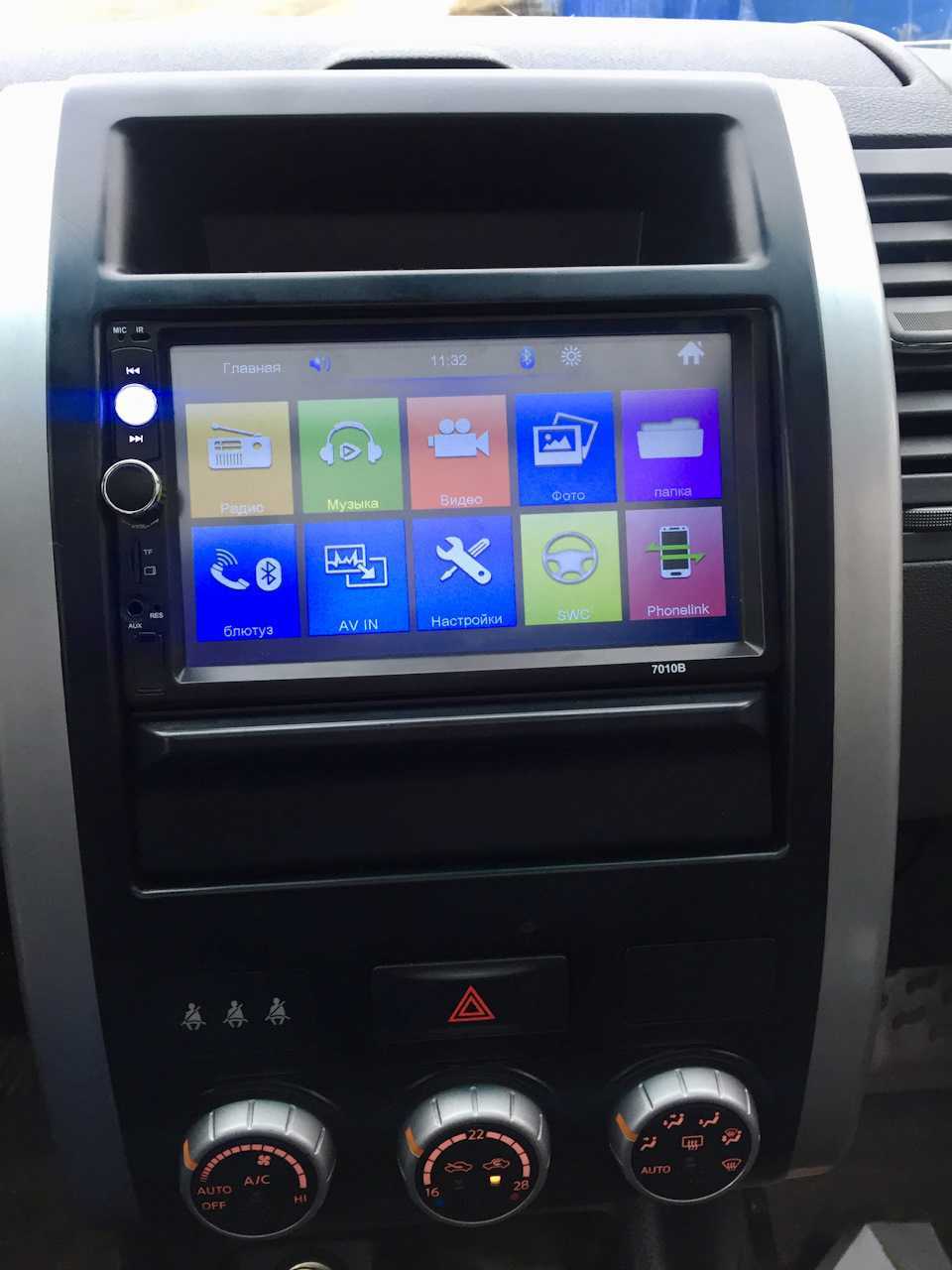

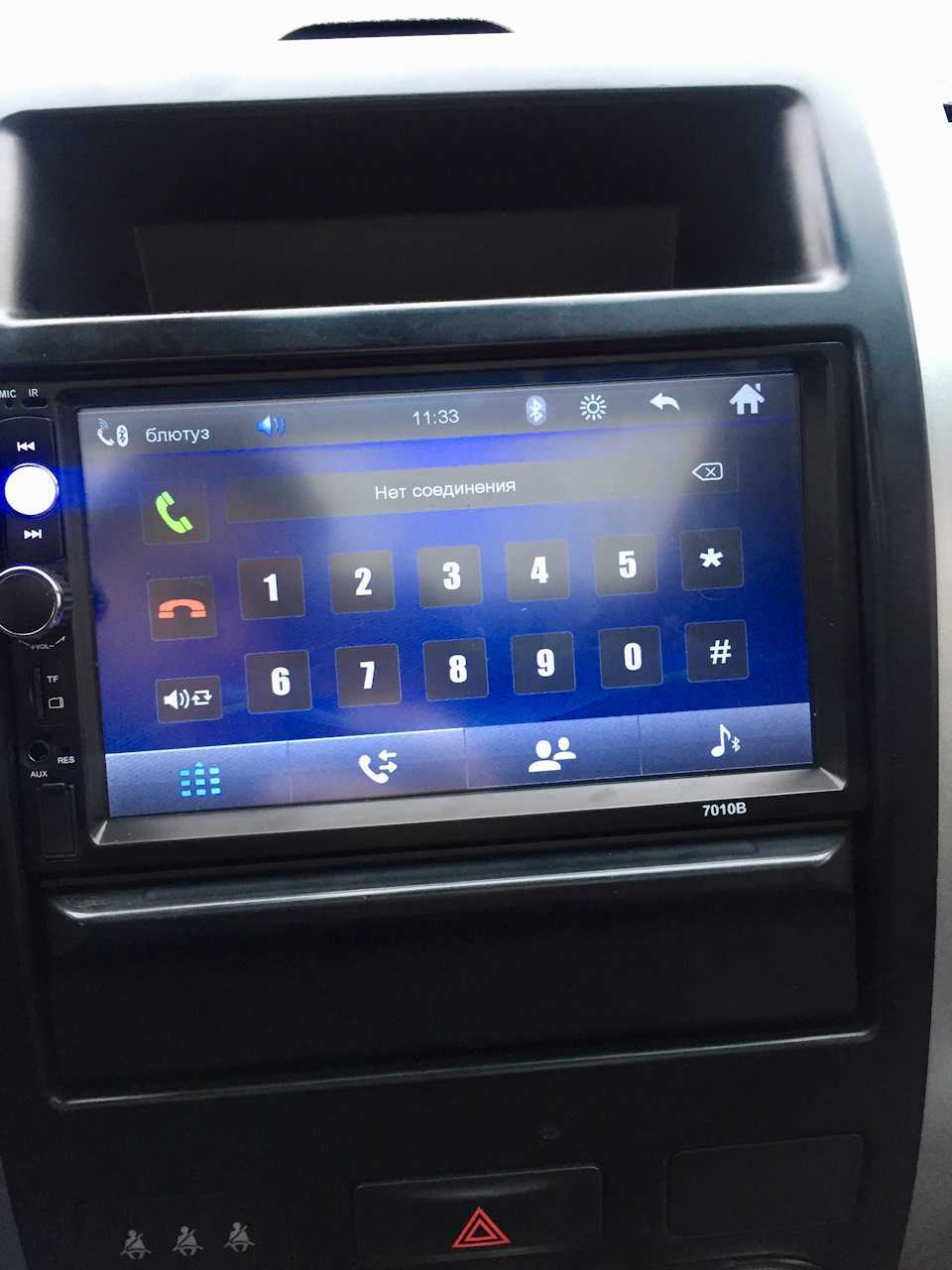

Начнем с того, что моя автомагнитола Nissan AGC-0071RF (Daewoo) ушла в себя и перестала работать. Потек конденсатор. Мафон уехал на лечение в Вологду Сергею Serge053 и последующую жизнь в Вологду. Надеюсь, что Сергей вернет магнитолу к жизни.

А я остался с старой магнитолой родной, которая ловила только радио. Так проездил месяц и случайно купил китайскую голову Podofo 2 din всего за 2100 рублей. Приехала за 5 дней Почтой России из Подмосковья.

Для ее инсталляции купил переходники:

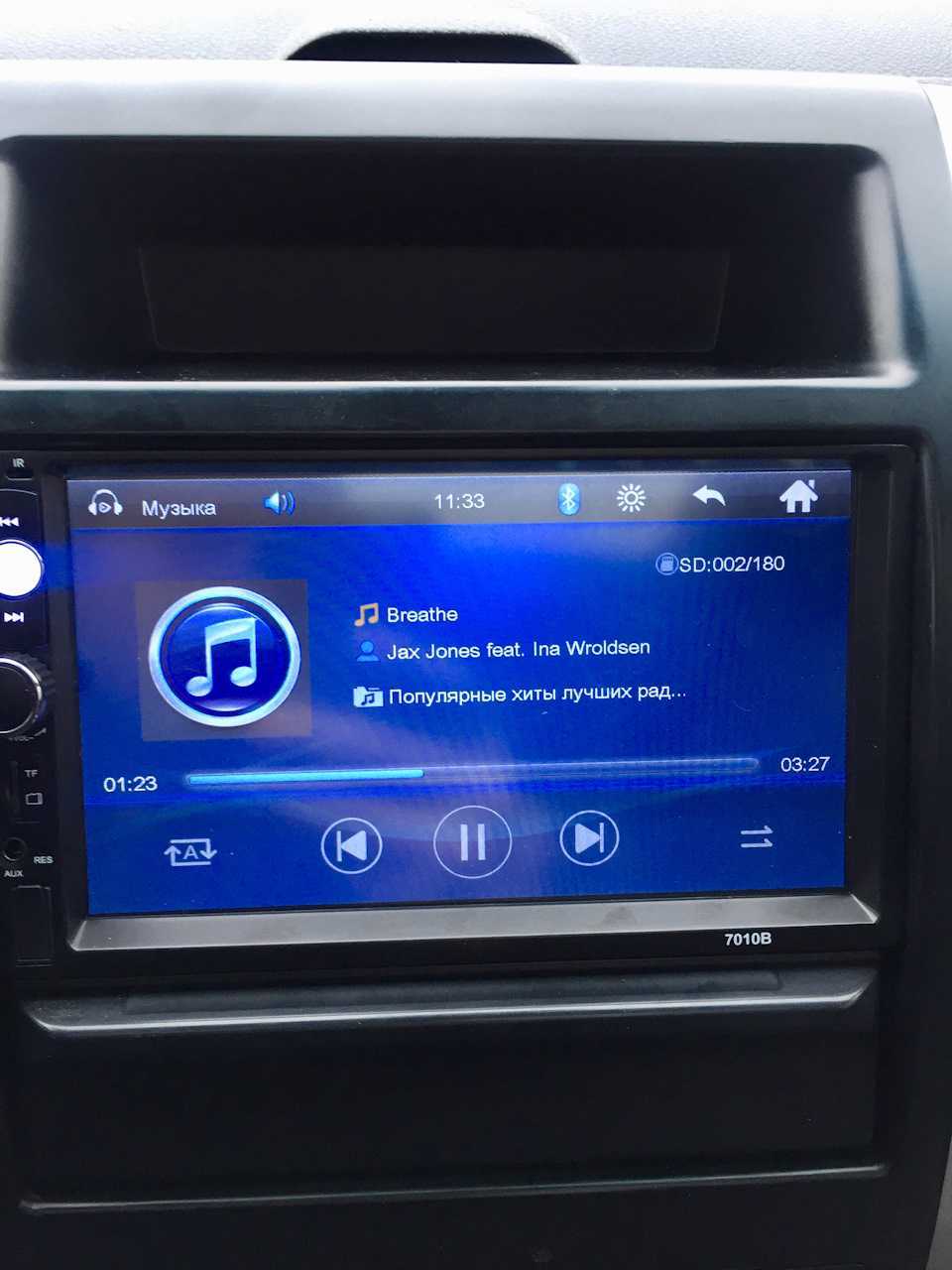

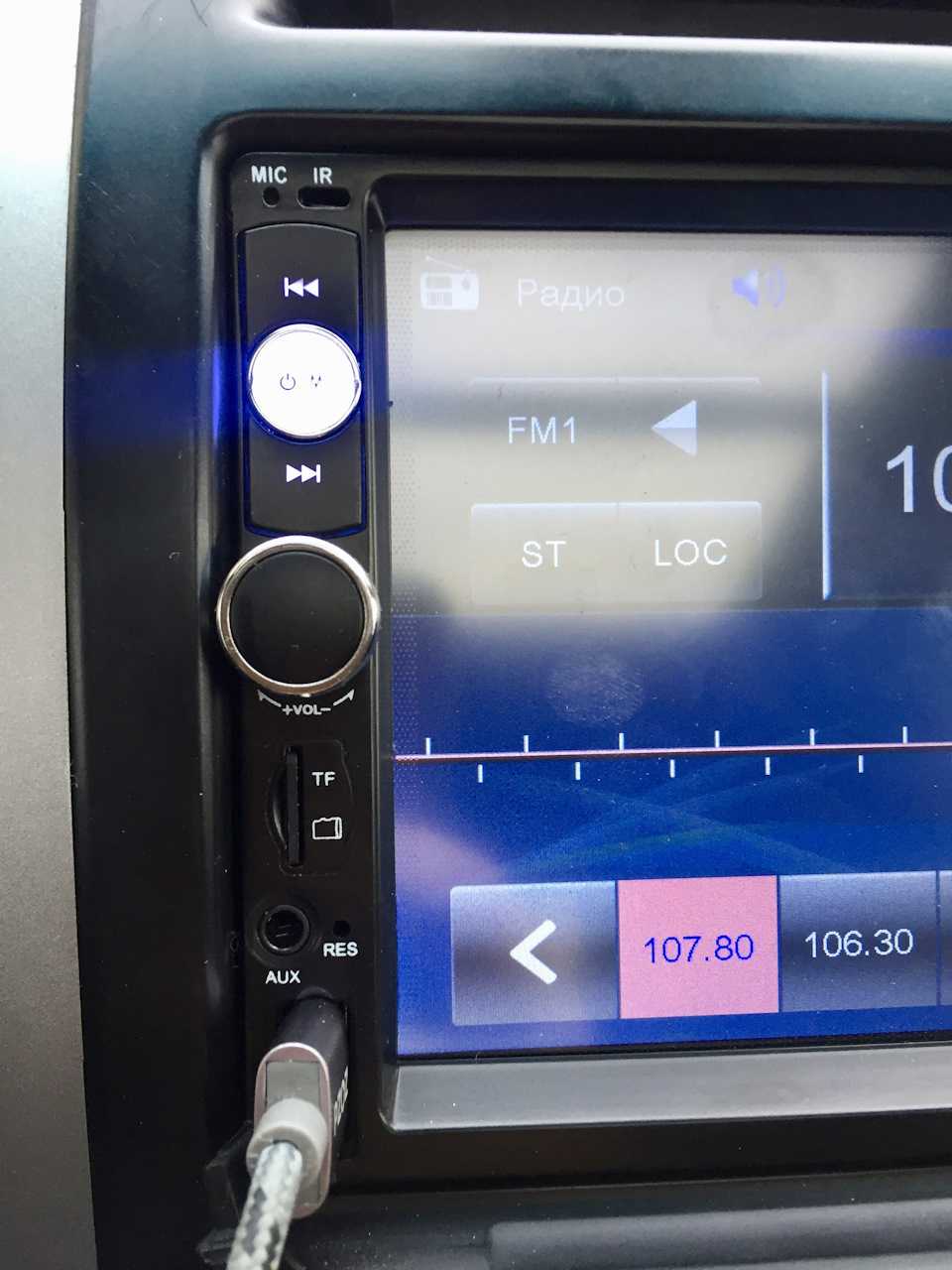

Скажу сразу, что я хотел от магнитолы:1. Громкая связь;2. Чтение всех форматов;3. Передача музыки с телефона по блютусу.

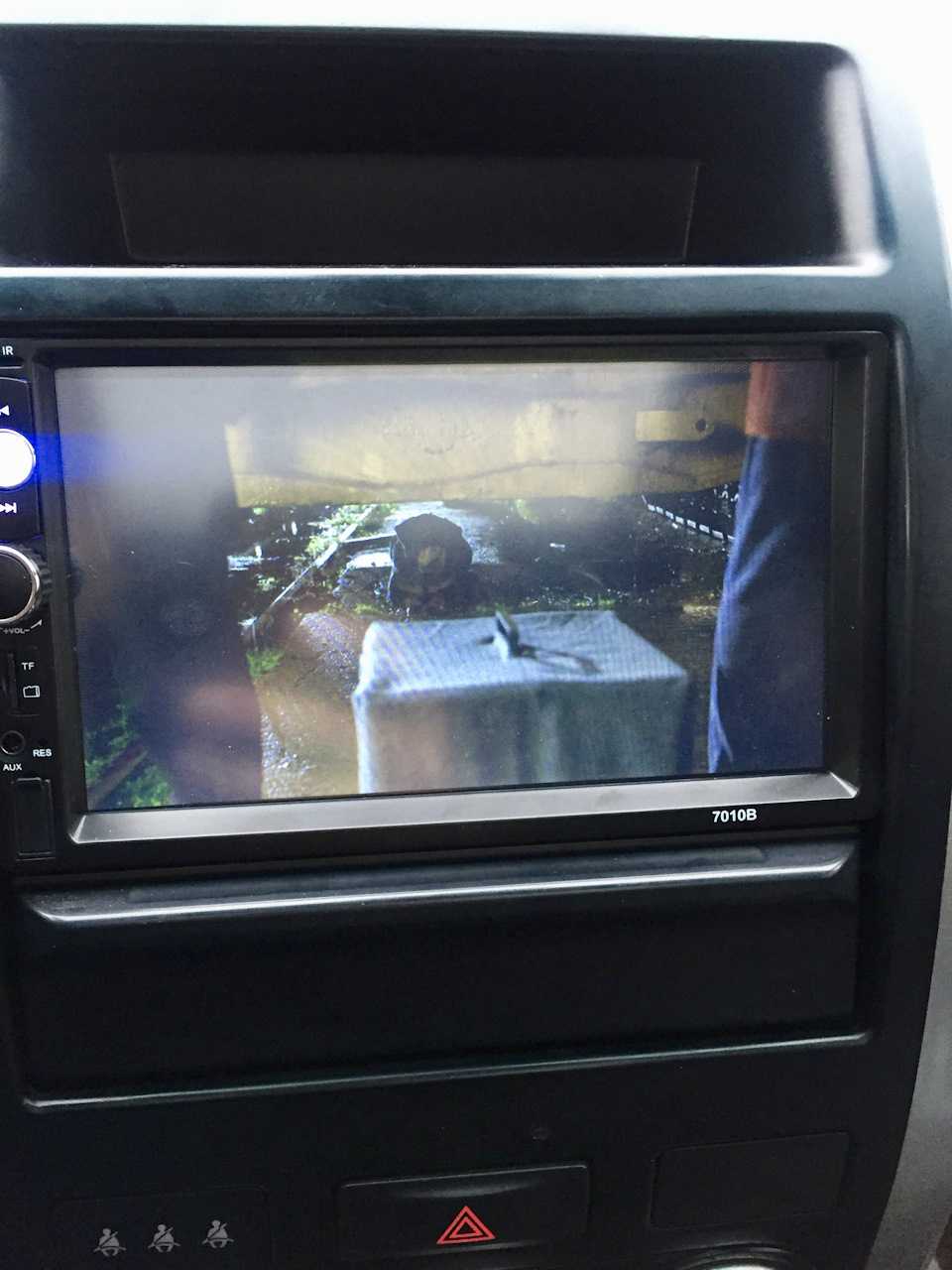

В принципе и все. Но тут мы имеем еще:1. Возможность подключить камеру заднего вида;2. Подключить видеорегистратор;3. Воспроизводит видео;4. Вставляется SD карта;5. Вставляется флешка;6. Можно отзеркалить экран телефона на экран магнитолы. Но работает только с андройдом. С айфоном у меня такое не проканало.

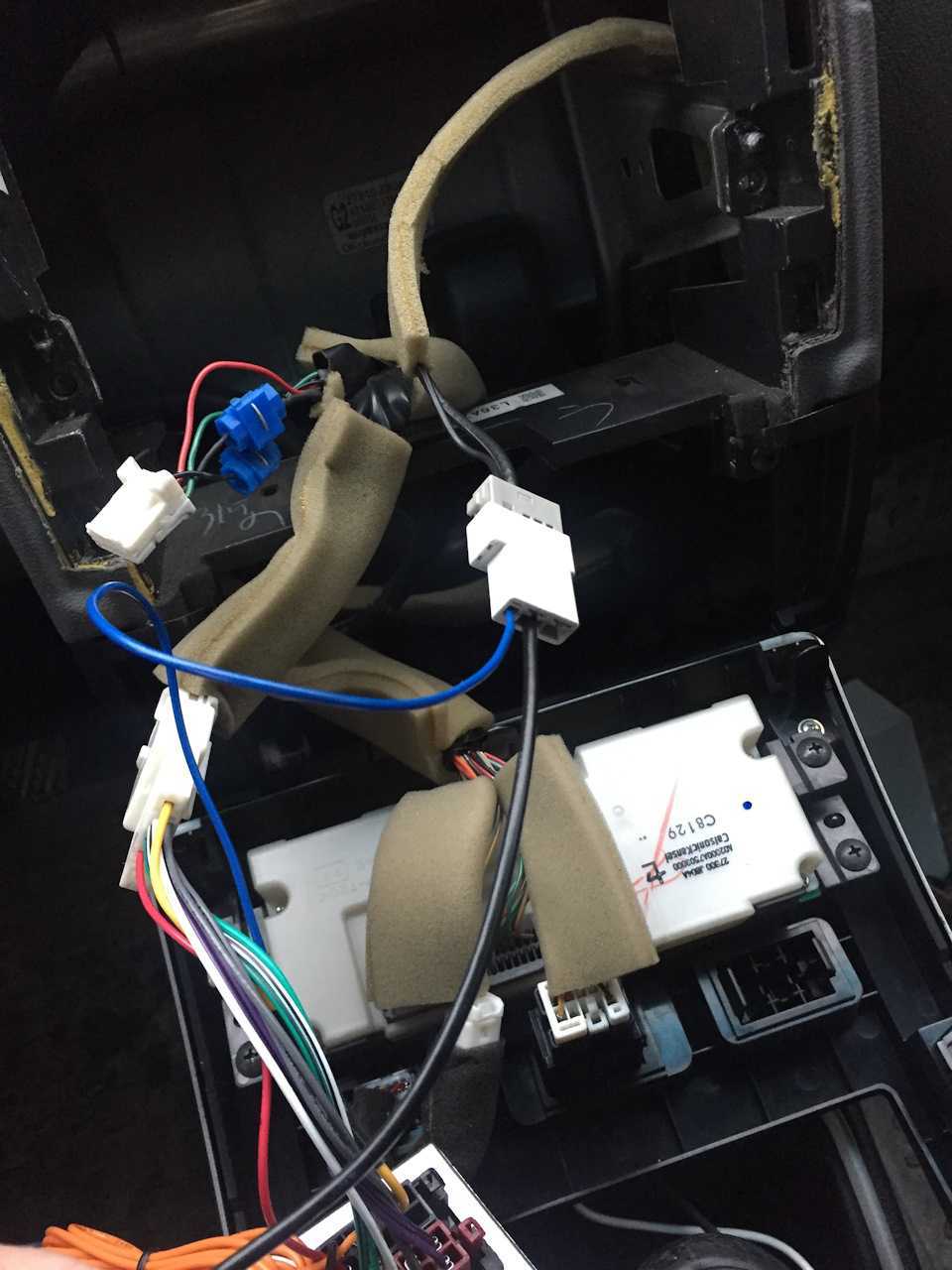

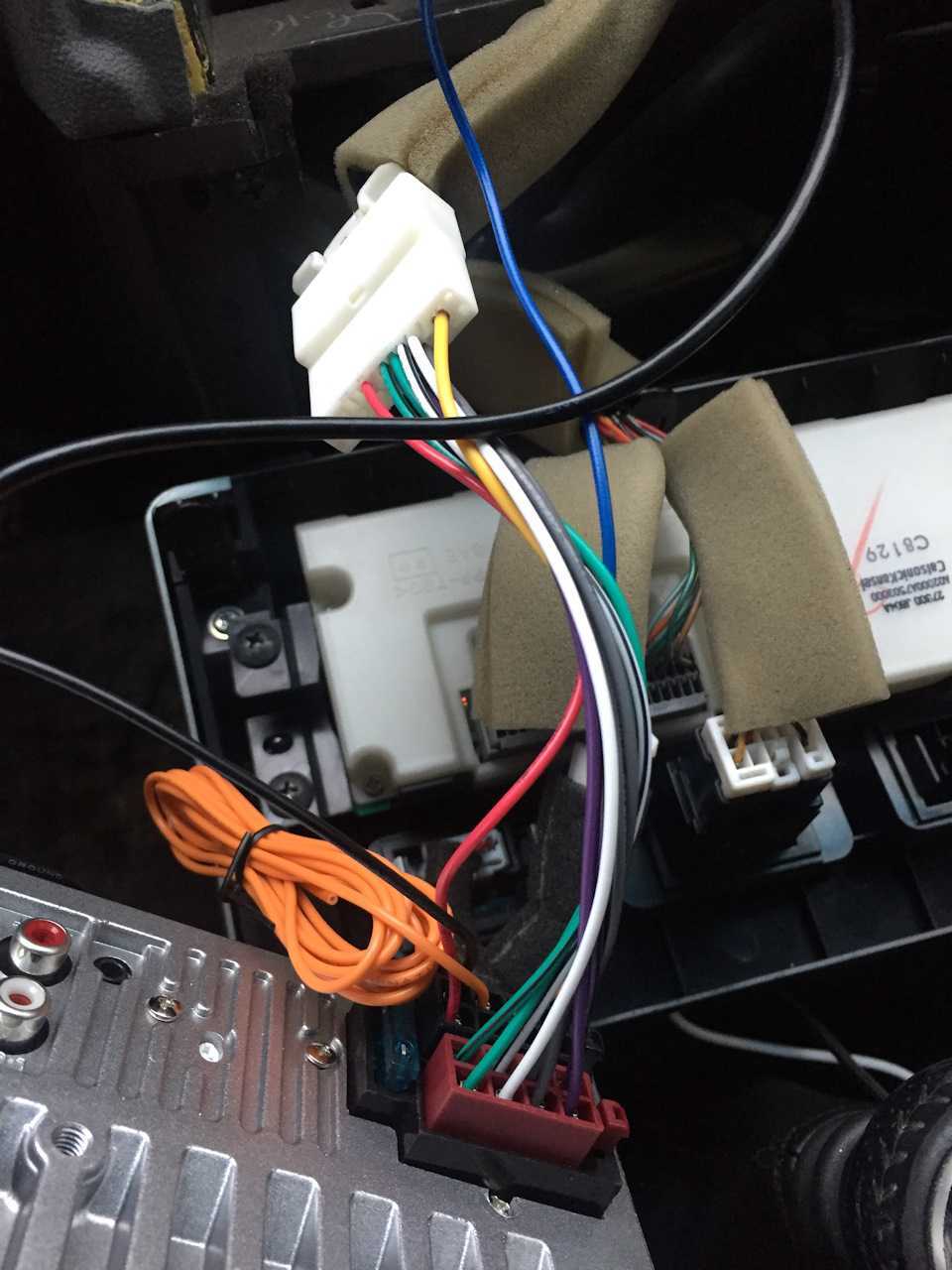

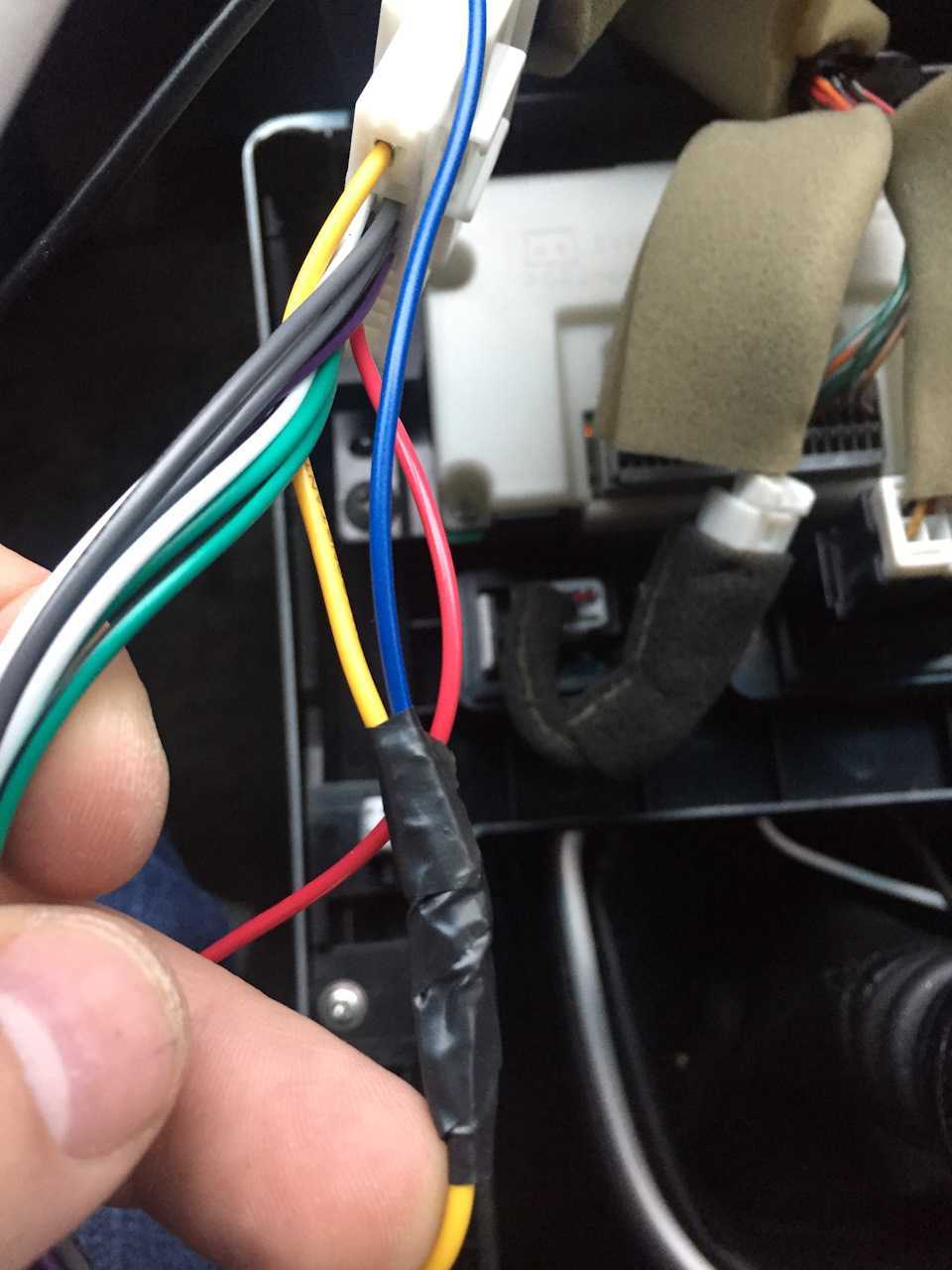

Подключение не вызвало практически ни каких проблем.

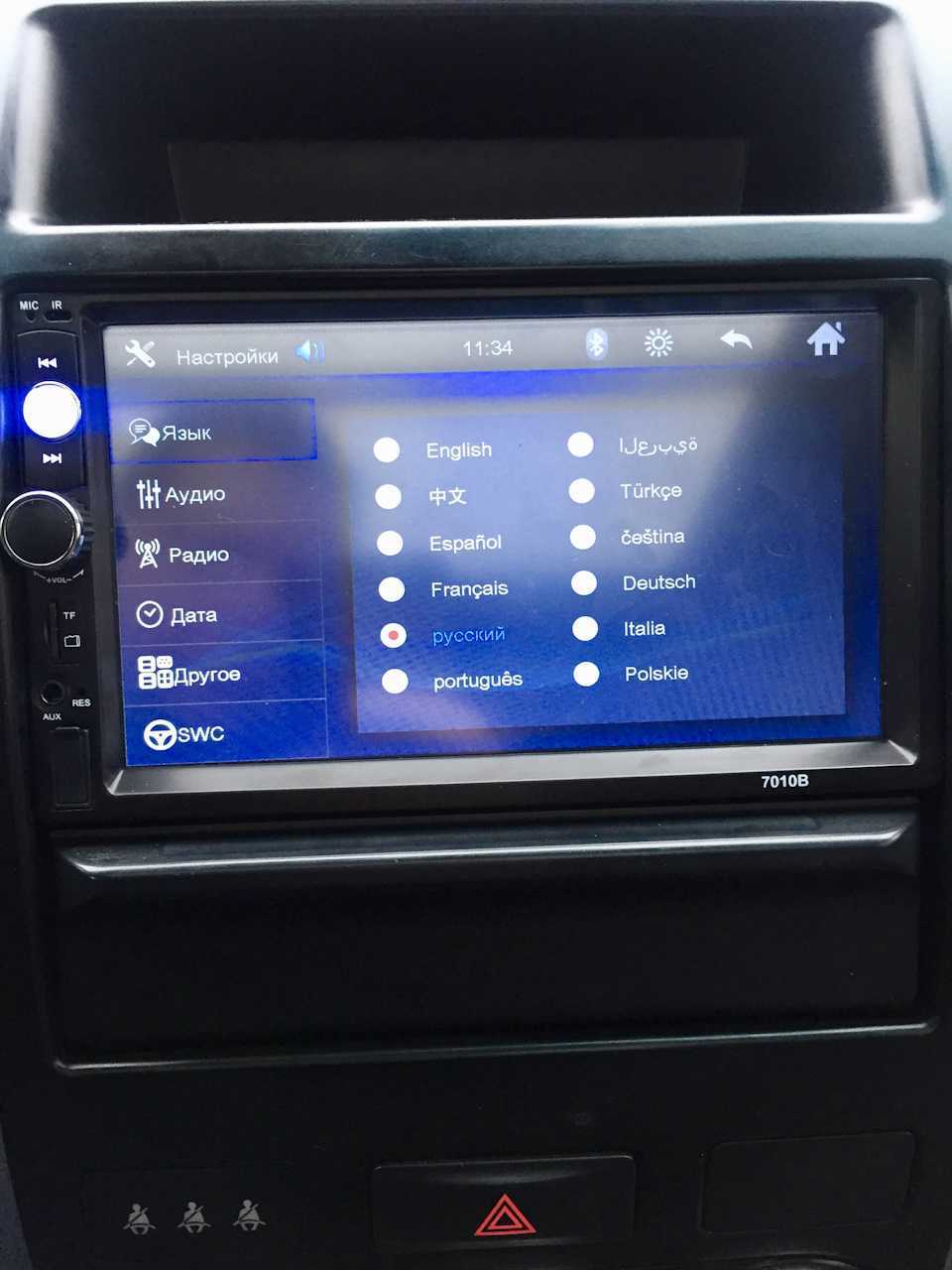

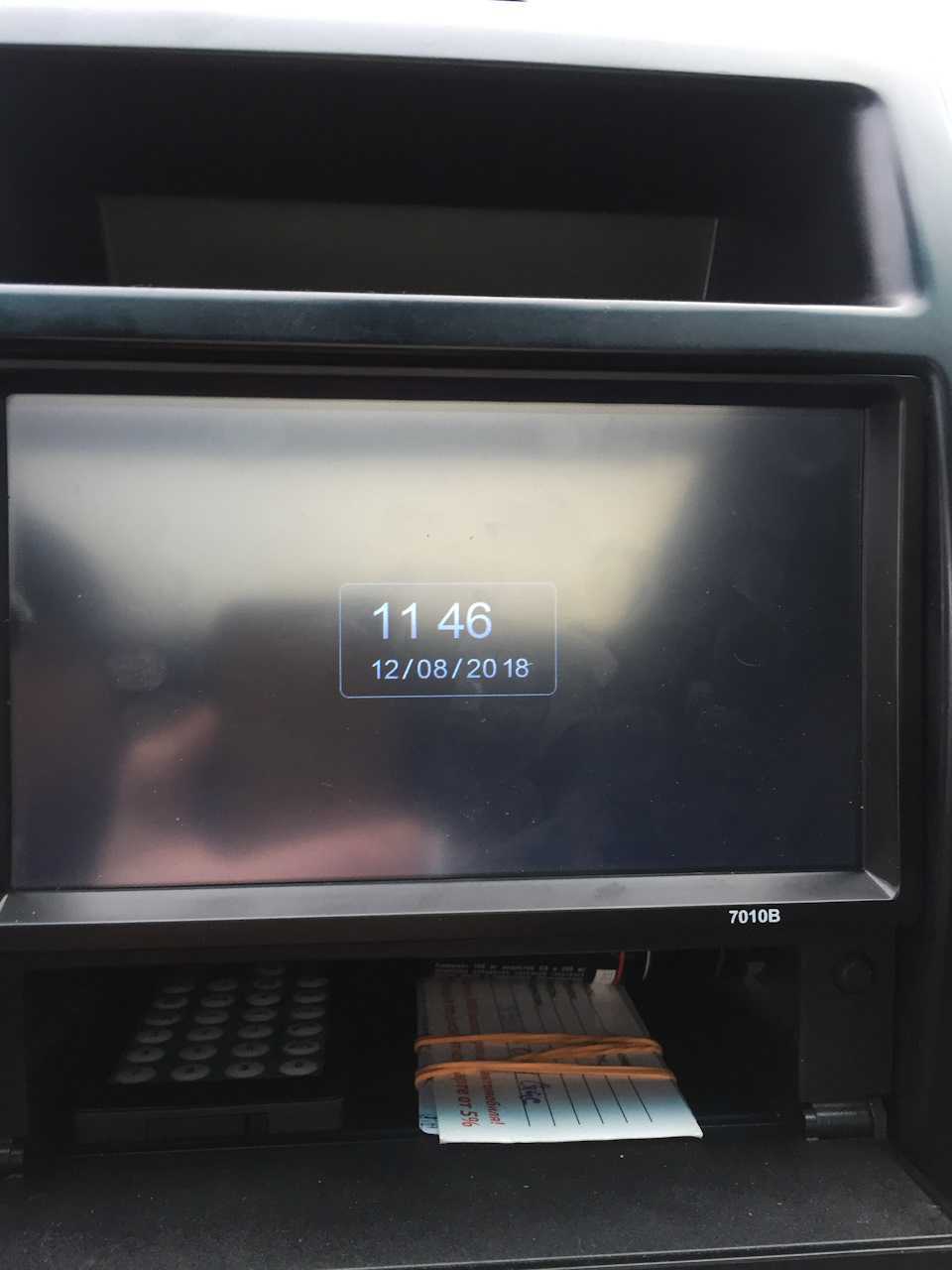

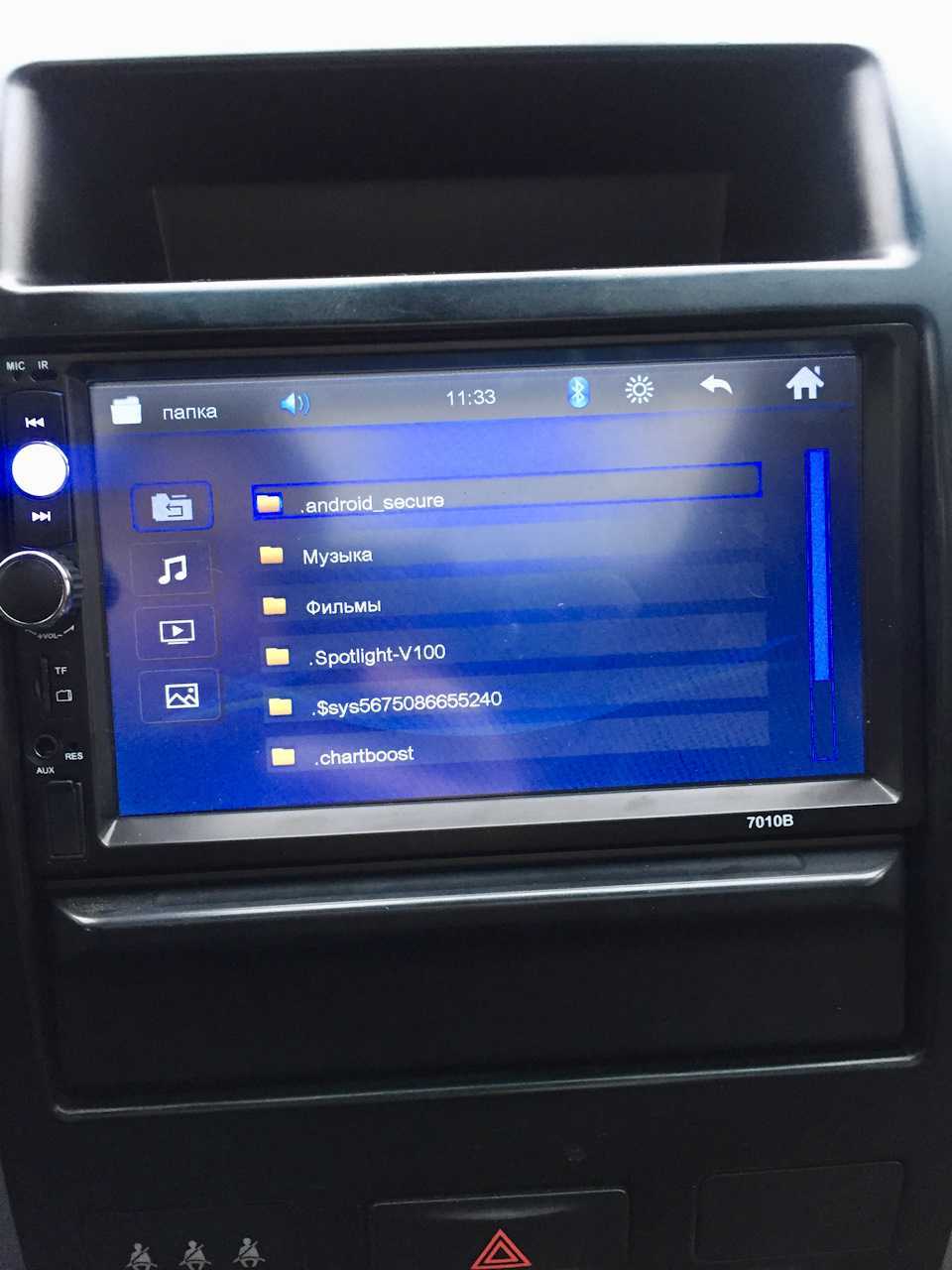

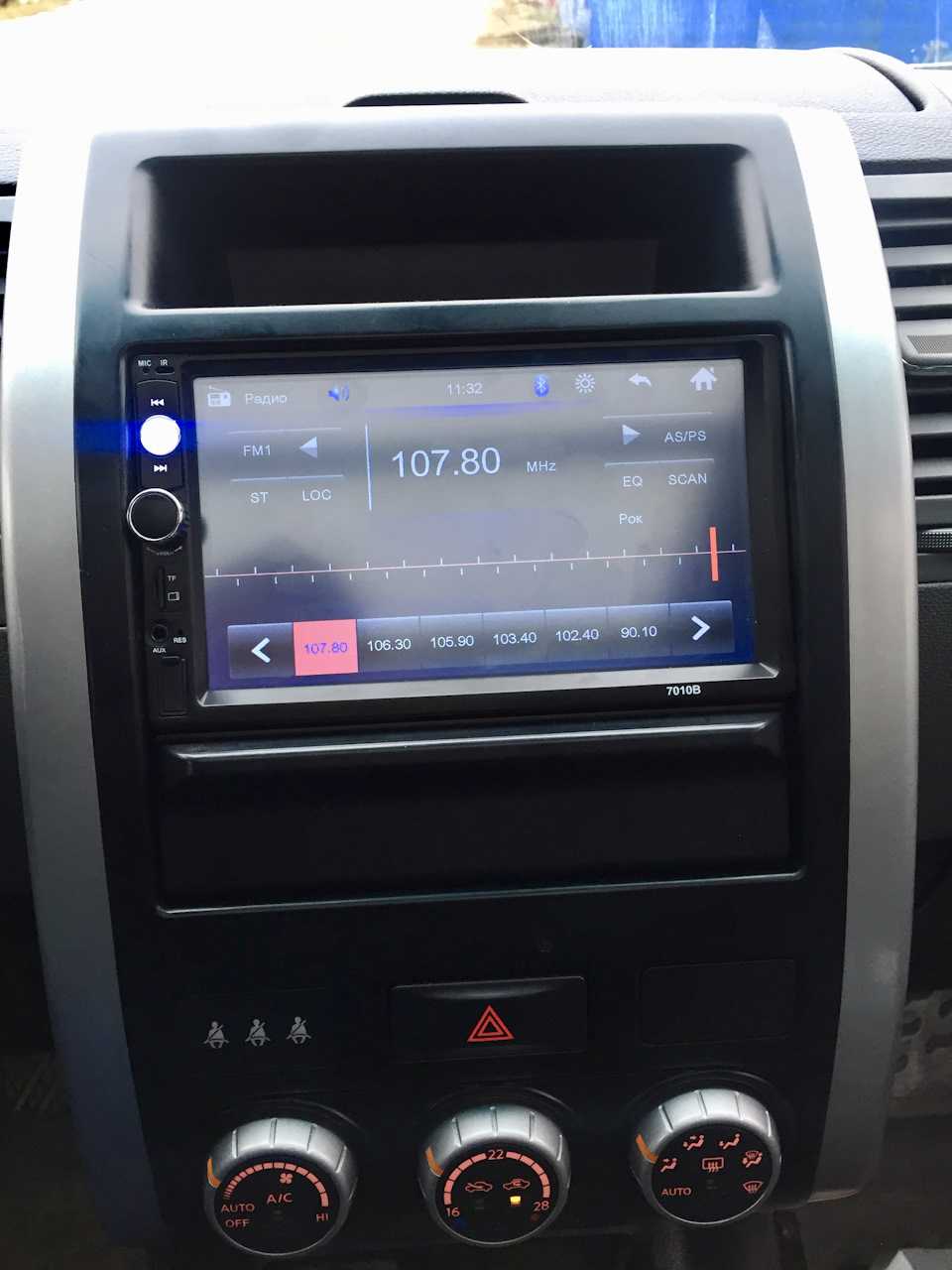

В итоге: Поездил пару дней. Вполне устраивает меня магнитола. Отклик моментальный на нажатие экрана. Со своей задачей за такие крохотные деньги вполне справляется.

Но есть и минусы:— присутствует легкий ультразвук на всех режимах. Как лечить ХЗ. Подбешивает слегка.— не работают кнопки на руле. Ну очень я сильно к этому привык. Теперь неудобно. Даже кнопка i не работает. Хотя в магнитоле есть функция обучения работы с рулем. Но как подключить еще не разбирался. если кто подскажет, буду благодарен.

Более подробная инфа про магнитолу на ютубе есть:

Установка магнитолы на Nissan X Trail практикуется владельцами из-за ограниченного списка функций, предоставляемых штатным оборудованием. Применение усовершенствованных устройств с сенсорным экраном упрощает управление функциями; дополнительные выходы позволяют подключать камеру заднего вида или просматривать видеоматериалы или фотоснимки.

Преимущества магнитолы с Android

Магнитолу с операционной системой Android мы рассмотрим на примере модели от фирмы Kaier KR-6213. Она, как и предыдущая модель, легко устанавливается в предусмотренное для штатной магнитолы место.

Магнитола Nissan X-trail T30 с операционной системой Android обладает не меньшими преимуществами. Экран магнитолы не боится морозов и характеризуется хорошими углами обзора и отменной яркостью.

При использовании фар в темное время суток яркость монитора магнитолы автоматически уменьшается. Также яркость можно регулировать с помощью кнопок, расположенных на руле.

При движении задним ходом, даже если магнитола выключена, вы без труда сможете получить видео на монитор с камеры заднего вида.

Магнитола снабжена двумя или тремя, в зависимости от модели, USB-портами. Есть возможность выходить в Интернет, используя сеть Wi-Fi.

Магнитола прекрасно распознает ваш голос и четко выполнит любую команду, что очень актуально при движении на сложных участках пути.

Самостоятельное подключение магнитолы Nissan X-trail

Если вы решили самостоятельно сменить штатную магнитолу на Nissan X-Trail, то для этого необходимо вначале внимательно изучить инструкцию.

Перед началом работы следует отсоединить плюсовую клемму от аккумулятора. Аккуратно снять декоративную панель консоли около магнитолы. При этом придется приложить хорошее усилие. Не надо бояться ее сломать. Достаточно будет с усилием потянуть панель на себя.

После снятия панели необходимо извлечь штатную магнитолу. Отключить от нее все разъемы питания.

Устанавливать новую магнитолу на автомобилях Nissan X-trail Т30, Т31 и Т32 следует строго по инструкции, прилагаемой к новой магнитоле.

Необходимо внимательно подключать все соединения согласно распиновке, как показано на фото.

После подключения всех проводов и установки магнитолы нужно подключить аккумуляторную клемму и попытаться включить магнитолу.

И помните, что, покупая вместо штатной магнитолы на Nissan X-Trail дешевые китайские подделки, есть риск повредить внутреннюю электронику автомобиля.

Основные критерии выбора

Если вас интересует только прослушивание музыки или других аудио-файлов, то вас следует определиться только с носителями, которыми вы пользуетесь чаще всего.

Штатная магнитола Ниссан позволяет воспроизводить музыку с шести компакт-дисков, слушать радио и подключаться по технологии Bluetooth к смартфону владельца.

К сожалению, проигрывать МР3-файлы или DVD-диски он не способен, также отсутствует возможность подключения USB или SD-накопителей.

Просмотр видео-файлов или телевизионных каналов может скрасить ваше время ожидания в пробках. На рынке имеется достаточное количество магнитол с встроенным TV-тюнером и различными по размерам «голубыми» экранами. Также, на экран можно вывести изображение с задней камеры, активирующейся при включении заднего хода на вашем Nissan.

Еще одна необходимая для путешественников функция – навигатор. Современные магнитолы работающие на операционных системах Windows и Android позволяют устанавливать системы навигации, обновлять карты местности, чтобы вам не пришлось заблудиться.

Встроенный GSM-модем, в последних моделях с поддержкой технологии 4G, позволит вам, находясь в своем Nissan, просматривать веб-страницы встроенным браузером, проверять почту или качать из Интернета данные.

На диагностику в сервисный центр можете тоже забыть дорогу. Ведь в вашей магнитоле может быть предусмотрена диагностическая функция мониторинга систем и датчиков, считывания кодов ошибок. А в инструкции вы легко сможете найти причину неисправности по коду ошибки.

Рассмотрим некоторые из моделей магнитол, типоразмера 2-DIN, которые идеально впишутся в интерьер вашего Ниссана, сделают вашу дорогу комфортнее.

Немаловажные, определяющие выбор факторы

Наименование компании-производителя, или иначе – бренд. Так как модели могут отличаться качеством, ценой и функциональностью, то стоит выбирать магнитолу наиболее конкурентоспособного бренда, существующего на данном рынке устройств длительный период.

Большим количеством поддерживаемых форматов отличаются медиа-ресиверы (МР5 магнитолы), способные воспроизводить без потерь файлы различных сжатий.

Не стоит пренебрегать и характеристиками усилителя мощности. Как считается: чем выше максимальная мощность усилителя, тем качественнее звук на среднем уровне громкости. А оптимальным, для автомобиля, параметром, считается мощность по 50W на каждый из четырех каналов. Ну и, конечно, следует не забывать, что мощность акустических систем должна быть, как минимум, вдвое больше мощности усилителя.

Переходник carav iso для Ниссан, подключение

Распиновка штатной магнитолы Ниссан

Ниссан — очень часто встречающаяся на наших дорогах марка автомобилей, на вторичном рынке моделей машин этой марки так же предостаточно. Они очень хорошо оснащены, в них установлены замечательные магнитолы. Но что, если появилась необходимость а каких-либо работах, связанных с демонтажом торпедо, или же магнитола изымалась из своего штатного места по другой причине, и теперь подлежить установке обратно? Причин извлечения магнитолы может быть множество, но как ее туда установить? Есть множество проводов, какие-то штекеры и разъемы, но инструкции ко всему этому под рукой нет. В любом случае, если вы задались вопросом установки и распиновки вашего проигрывателя на автомобиле Ниссан, то вы зашли по адресу. Сегодня мы с вами наглядно рассмотрим схемы распиновок магнитол, устанавливаемых на различные автомобили вышеупомянутой марки. Разберемся так же и в том, какой провод за что у нас отвечает. Приступим! Разберем схемы распиновок разъемов магнитол, утанавливаемых на следующих автомобилях:

Схемы распиновок магнитол различных моделей Ниссан

• X-Trail;
• Qashqai;
• Micra;
• Almera;
• Almera Classic;
• Patrol;
• Tiida;
• Terrano;
• Murano;
• Primera;
• Pathfinder;
• Note;
• Juke;
• Teana;
• Maxima;
• March;
• Serena;
• Sunny;
• Cube;
• И других магнитол моделей марки Nissan;

Сначала рассмотрим цветовое обозначение проводов акустики в автомобилях Ниссан, это необходимо нам для того, чтобы мы поняли саму схему распиновки магнитолы. Иначе, велик шанс что-нибудь воткнуть не туда.

Распиновка стандартного разъёма магнитолы. Цветовая маркировка проводов Nissan

Блок на схеме представлен стандартный, Ниссановский, если узнали в нем свою фишку для подключения магнитолы, можете смело приступать. Подключение магнитол моделей, указанных в списке выше, рассмотрим далее.

Устройства с ОС Android

Из-за открытости платформы Android, что позволяет значительно удешевить устройства, производителями магнитол, на сегодняшнем рынке, предоставлен широкий выбор.

Один из примеров — магнитола от Kaier модели KR-6213 разработанная на современной S180-й базе. Устанавливаемая в штатное место, магнитола оснащена 6,2” экраном разрешением 800*480. Морозостойкий, емкостной сенсорный экран обладает отличной яркостью и углами. При активации света фар, освещенность дисплея автоматически снижается, так же уровень яркость можно выставить кнопками на руле.

На экран выводится изображение с камеры заднего обзора и парковки, работающей и при выключенной магнитоле.

В магнитоле, в зависимости от модели, интегрированы 2 или 3 USB порта для подключения USB Flash, 3G или Wifi модема, OBD-адаптера и т.д. Имеется встроенный Wifi модуль, который может выполнять функцию точки доступа, раздавая интернет нескольким пользователям одновременно.
Хорошо работает и функция голосового управления устройством. Команды распознаются четко.

Особенностью данной модели является умение работать одновременно с двумя системами навигации – GPS и ГЛОНАСС.
Радио-модуль чувствительный, быстро определяет спутники и работает бесперебойно во время всего маршрута следования.

Помимо встроенного микрофона имеется возможность подключения внешнего. Управление производится клавишами на руле. А контактная книга вашего телефона легко синхронизируется с встроенной книгой магнитолы.

Самостоятельная замена аудиооборудования в X-Trail

После согласования с представителями страховой компании всех нюансов, касающихся замены штатной магнитолы, владелец X-Трейл должен изучить технические предписания к приобретенному оборудованию. Старая штатная магнитола ниссан х трейл т31 извлекается очень просто. Для этого необходимо:

1. отключить плюсовую клемму на АКБ авто;
2. демонтировать облицовку вокруг головного устройства;
3. извлечь штатную магнитолу;
4. отключить 3 разъема: управление рулем, антенны и динамики с питанием.

Установку нового оборудования следует осуществлять строго в соответствии с приложенной инструкцией. Подключение внешних блоков и проводки должно производиться согласно электрической схеме.

Для того, чтобы установить новую магнитолу вместо штатного устройства потребуются:

• само головное устройство;
• крестовая отвертка;
• отвертка-звездочка;
• изолента;
• стяжки.

Подготовив все необходимое, выполняют следующие действия:

1. демонтируют облицовку магнитолы, удерживаемую клипсами (по три с каждой стороны);
2. для большего удобства отсоединяют все разъемы;
3. снимают старую магнитолу, открутив 4 самореза;
4. отсоединяют разъемы (ISO, USB/Aux, антенна);
5. освобождают металлическую основу (каркас, на котором зафиксирована старая штатная магнитола);
6. устанавливают новое головное устройство, закрепляя ее на основе четырьмя винтами;
7. подключают отсоединенные разъемы;
8. устанавливают на место облицовочную панель.

При демонтаже облицовки (т.н. «центральная накладка на торпедо») допускается прилагать физические усилия, поскольку данная деталь фиксируется на защелках очень крепко. Начинать демонтаж удобнее снизу – там, где расположен блок управления климатом. Если панель плохо поддается снятию, ее можно аккуратно поддеть отверткой или другим инструментом, обернутым тканью. Отсоединив нижнюю пару защелок, переходят к защелкам в середине накладки, а после них – к паре верхних защелок.

По завершению установки нового головного устройства и центральной накладки подсоединяют «плюсовую» клемму к АКБ и проверяют корректность выполненной работы. После монтажа нового оборудования следует очередь его настройки, которую также осуществляют в соответствии с инструкцией.

Как подключить

Подключение неоригинальной магнитолы на Ниссан Х Трейл выполняется через переходник, который приобретается в специализированном магазине или изготавливается самостоятельно. Некоторые владельцы подсоединяют новое оборудование при помощи отдельных кабелей, оснащенных металлическим штифтом из канцелярской проволоки. Элемент вставляется в соответствующее гнездо в фишке ISO и удерживается пружинными стенками канала. Недостатком является образование продуктов коррозии на стальной направляющей, которые создают дополнительное сопротивление.

Ответная часть переходника подключается напрямую к разъему на магнитоле. Если используются отдельные провода, то они соединяются с оригинальным штекером магнитолы скруткой. Рекомендуется дополнительное усиление стыка оловянно-свинцовым припоем или обжимной трубкой. Контакты изолируются при помощи матерчатой ленты или термоусадочной гильзы. Для коммутации штатной антенны требуется специальный переходник.

Если головное устройство оборудовано тыловыми разъемами USB или AUX, то их необходимо вывести на панель приборов или в перчаточный ящик при помощи удлинительных шлейфов. Разъемы размещаются на поверхности заглушек, установленных на месте неиспользуемых кнопок управления. Применение штатных кнопок управления на руле требует коммутации с головным устройством напрямую или через специальный преобразователь сигналов. При непосредственном подключении может потребоваться доработка соединительного штекера.

На магнитолах с возможностью просмотра видео рекомендуется установка предохранительного элемента, отключающего трансляцию во время движения. Штатное устройство подключается через концевой микропереключатель, фиксирующий положение рычага стояночного тормоза. При снятии автомобиля с парковочного тормоза трансляция видеосигнала автоматически прекращается.

Применение камеры заднего обзора требует дополнительных кабелей, которые подключаются к контроллеру селектора коробки передач.

При включении заднего хода цепь замыкается, что позволяет начать трансляцию видеосигнала от камеры. Допускается коммутация головного устройства через провода питания сигнальных ламп активации задней передачи. Оба способа обеспечивают автоматическое прекращение отображения информации от камеры после начала движения вперед.
