Что поставить на кассу? обзор фронт-офисных систем

Что входит в систему

Мультимедийный комплекс состоит из следующих компонентов:

• источник сигнала – проигрыватель любого типа или высокопроизводительный ПК;
• специфический усилитель или передатчик AV;
• акустика;
• устройство для отображения – профессиональный монитор с хорошим разрешением и функциями, улучшающими качество просмотра;
• комплект кабелей для соединения всех элементов системы воедино.

В зависимости от фирмы производителя кинотеатры различаются по стоимости, комплектации и характеристикам отдельных элементов. При этом обозначенная комплектация является базовой, в ней содержатся самые необходимые устройства и аксессуары для комфортного использования.

Супергаджеты. Самодельные акустические колонки своими руками

Самодельные акустические колонки своими руками

Давно хотел сделать себе «музыку», чтоб цепляло… Сначала эксперементировал с КИНАПовскими динамиками, неплохо, но не то! Случайно нашел проект HO6.2 от CIARE. Понравился — решил сделать.

Сначала занимался электроникой. Динамики заказал. А вот фильтры пришлось делать самому. Т.к. я не радиоинженер, ставку делал на точное соблюдение схемы (обычно знающие люди кросс потом подстраивают, но тут нужно знать «Как?» — я не знаю… ). Посему конденсаторы сборные (если написано на заводе 10 мФ — это еще ничего не значит!), резисторы сборные. Катушки мотал сам (как выяснилось у них номиналы не типовые). Потом делал сами корпуса. Сделал корпус двойной. Внутренняя часть из МДФ 20 мм (у итальянцев больше ничего не планировалось), внешняя из дуба 20 мм (сам добавил, для красоты-надежности). Кроме того добавил сзади колонки нишу под кросс, т.к. он получался достаточно объемный.

Процесс виден на фото:

Следующий этап — сборка кроссов:

и установка динамиков:

В результате имеем:

Рядом видна самоделка на КИНАПах. Она больше, но звучит хуже! Вообще, послушав Чайру, понял что КИНАП — в сад! Также как и JBL E-50. Звук очень ровный и прозрачный, я даже не знал, что на моих CD есть такие звуки! Все кто слушал мои восторги разделяют. Пожалуй все.

05.10.2013

Оценить самоделку, мастер-класс, идею. Комментарии

Автомобильные модификации

Колонки для автомобилей выпускаются на два или три динамика. Для самостоятельной сборки модели понадобятся листы фанеры. В некоторых случаях используется шпон, покрытый лаком. Чтобы зафиксировать динамик, необходимо сделать отверстие на панели. Следующим шагом устанавливается фазоинвертор. Некоторые модификации изготавливаются с низкочастотными сердечниками. Если рассматривать колонки (самодельные) небольшой мощности, то фазоинвертор разрешается устанавливать без усилителя.

В данном случае для регулировки звуком используется многоканальный кроссовер. Некоторые специалисты клеммники устанавливают за фазоинвертором. Если рассматривать колонки с мощность более 50 Вт, то микросхемы применяются на два усилителя. Диффузор стандартно устанавливается импульсного типа

Перед скреплением корпуса важно позаботиться о виброизоляционном слое. Для клеммника на пластине нужно сделать отдельное отверстие

Некоторые считают, что корпус в обязательном порядке следует зачистить. Провода для колонок подойдут двухжильного типа.

Четыре плохих комнаты

Перечислим основные факторы негативного влияния комнаты на звук:

1. Недостаточное, или, наоборот, слишком большое время реверберации. Этот параметр характеризует «звонкость» помещения, то есть длительность затухания звука, и выражается временем, необходимым для его ослабления в тысячу раз (на 60 дБ). Слишком гулкая комната так же малопригодна для нормального восприятия музыки, как и абсолютно глухая, лишающая слушателей малейшего ощущения пространственного объема.

2. Стоячие звуковые волны. Возникают из-за отражений и взаимных наложений низкочастотных колебаний, длины волн которых сопоставимы с размерами помещения. На слух воспринимаются как резкие подъемы и провалы басов в строго определенных точках пространства.

Да-да, так оно и происходит не только с разговорами позади вас, но и с отражениями звука от акустики, стоящей перед вами

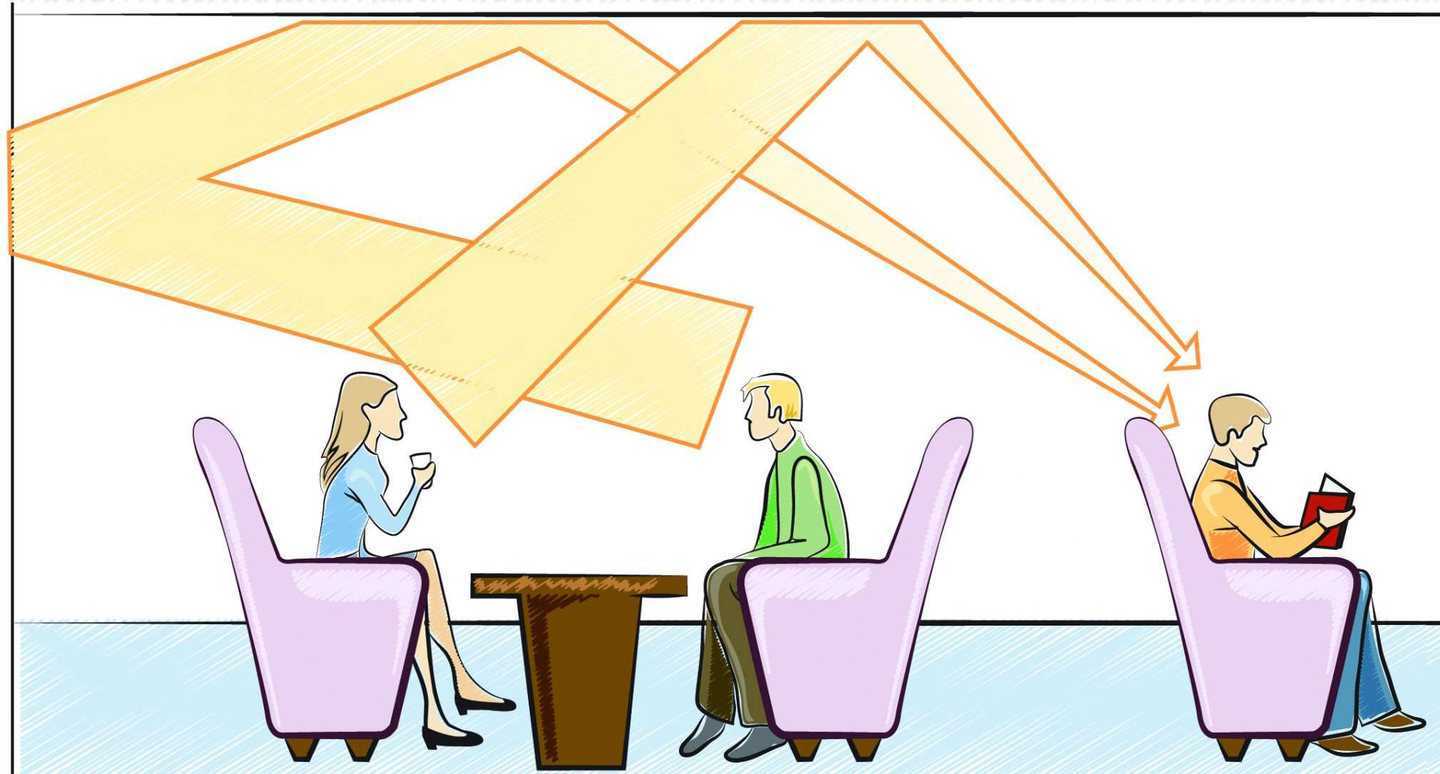

3. Ранние отражения. Высокочастотные (в меньшей степени — среднечастотные) колебания, отраженные от поверхностей, расположенных неподалеку от АС (в основном голых боковых стен, пола и потолка). Они попадают к нам в уши почти одновременно с прямым сигналом, нарушая правильное восприятие локализации источников звука в стереопанораме. Более того, несовпадение фаз прямой и отражённой волн (к тому же гуляющее по частоте) приводит к резкому ухудшению равномерности частотной характеристики.

4. Порхающее эхо. Череда быстрых повторений звука на определенных частотах, возникающих при расположении колонок между двумя параллельными, хорошо отражающими поверхностями.

Виды автомобильной акустики

Сегодня на рынке есть два вида акустических систем:

Коаксиальная акустика сделана в форме колонок. В ее составе 2-3 динамика различной частоты. Главное преимущество техники — легкость в монтаже. Здесь не нужно ничего сверлить и делать дополнительные отверстия в панелях. Но из-за стремления упростить конструкцию «выплывает» главный недостаток таких систем — низкое качество изготовления. Но здесь нет однозначности. Если подобрать акустику от известного бренда и по доступной цене, то дизайн и качество будут отменными

Главное при выборе — обращать внимание на технические характеристики, материал и качество изготовления основы для колонок.

Компонентная акустика относится к категории составных. Это значит, что динамики придется монтировать по отдельности, и каждый из них будет иметь свою частоту звучания

У такой системы выделяется несколько недостатков:

• высокая цена;

• необходимость монтажа динамиков, что требует выполнения специальных креплений и вырезания подходящих отверстий.

Но есть и плюсы — при правильной установке можно добиться чистоты и максимальной силы звука

Главное — обращать внимание на чувствительность и мощность устройства. Немаловажный вопрос — габариты колонок, которые должны хорошо смотреться в интерьере салона

Зачем устанавливать динамики на подиумы

Первое и очевидное обоснование необходимости использования подиумов — с их помощью можно выдвинуть динамическую головку из штатного посадочного места, если она туда не входит по глубине. Однако это не единственная причина.

Чтобы любой динамик зазвучал, ему необходимо правильно рассчитанное акустическое оформление и жёсткое основание, призванное гасить паразитные вибрации.

В домашних и сценических системах используют тяжёлые, жёсткие корпуса, выполняющие сразу обе функции. Для автомобильных систем подобным образом изготавливают сабвуферы.

Акустическое оформление среднечастотных динамиков и «мидбасов» образуют элементы конструкции автомобиля. В этом случае в роли внутреннего пространства звуковой колонки выступают полости за обшивкой.

Во время работы автомобильная акустика испытывает значительные вибрационные нагрузки. Если их не гасить, они передаются на панели обшивки и другие конструктивные элементы, выполненные, как правило, из довольно тонких материалов. Эти колебания искажают звук.

Задача подиумов — принять вибрации на себя и погасить их. Не допустить распространения паразитных колебаний.

Сборка колонок

Чтобы правильно обрезать элементы, необходимо соблюдать несколько правил: все время используем только одну линейку и рисуем линии черной ручкой, а не карандашом (у неё линия тоньше, лучше видна и полностью одинаковая ширина – карандаш стирается).

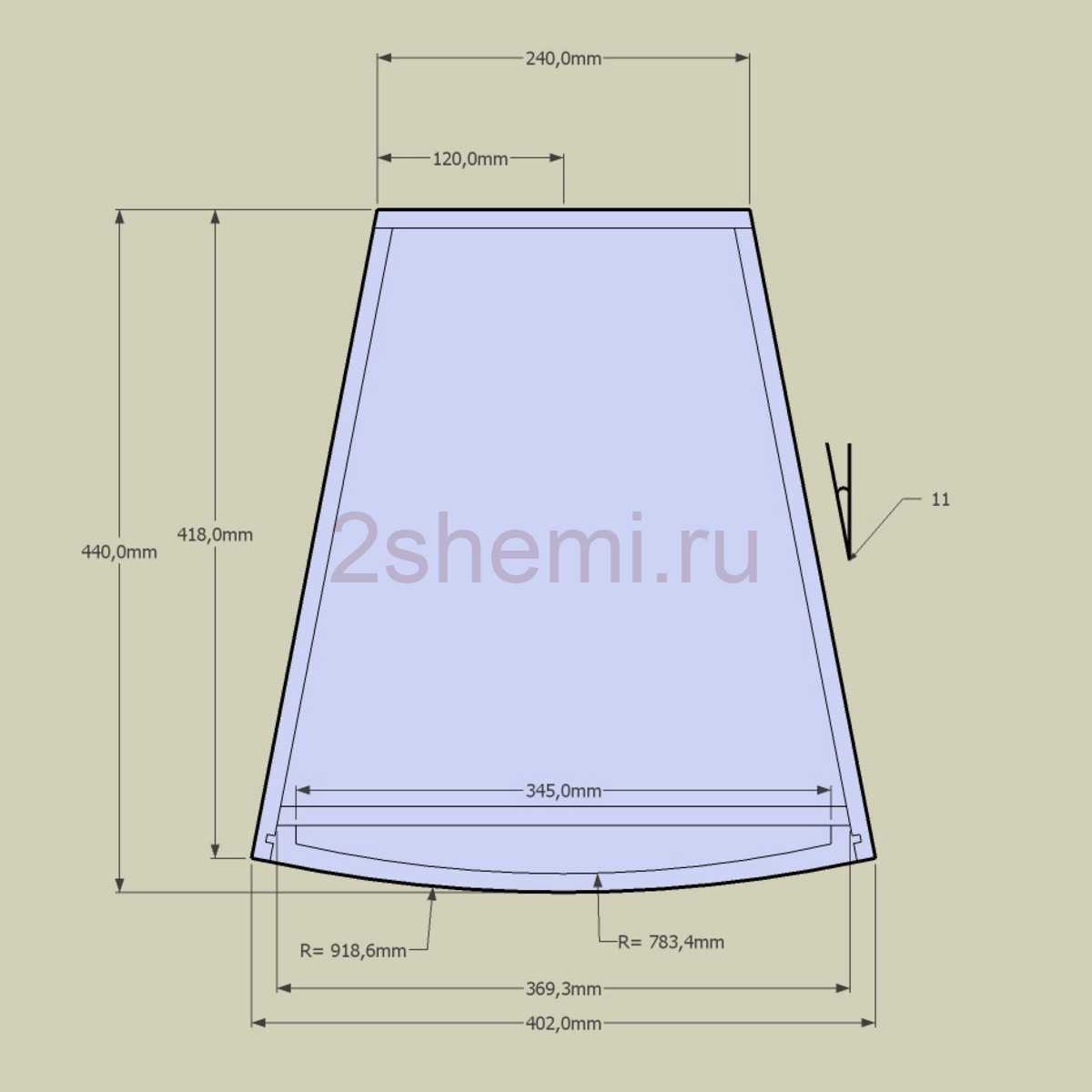

Вырезаемые элементы, в которых есть прорези под углом, и в трапециевидной колонке, некоторые из них необходимо выполнить на пиле с наклонным лезвием. Если у вас нет такой пилы, рекомендуем обратиться в столярку – будет красиво и точно вырезано.

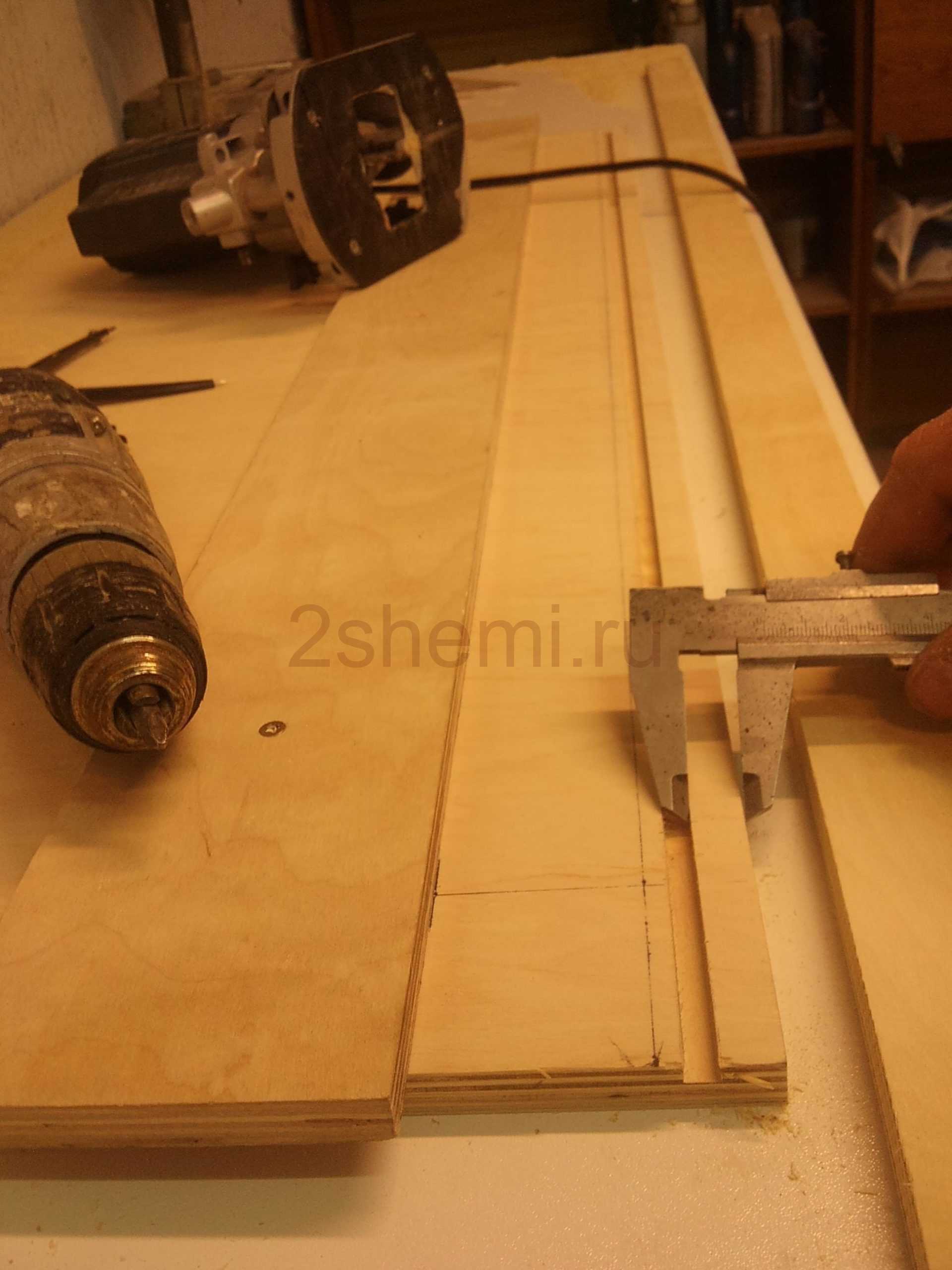

Обрезка канавки для решетки: выберите фрезу с соответствующим диаметром и установите желаемую глубину фрезерования на фрезерном станке

Затем вкрутить «направляющие» в соответствующую линию для фрезерного станка, это важно и довольно сложно, потому что направляющая должна быть привинчена параллельно на идеальном расстоянии. Лучше всего определить это так:

1. Прикрутите направляющие двумя винтами (прямая полоска, например из фанеры) к куску фанеры и проведите линии вдоль направляющей на поверхности ручкой (проведем линию, где она прилипает к доске).
2. Фрезеруем канавку и скользим вдоль направляющей, плотно прижимая фрезерный станок к ней.
3. Открутите направляющие и измерьте расстояние от края паза до ранее проведенной линии.
4. У нас есть линия нарисованная на элементе, где должна быть канавка, и мы знаем расстояние направляющей от края канавки, поэтому измеряем и рисуем линии.
5. Прикрутите направляющие вдоль нарисованной линии.
6. Теперь фрезеровать паз в элементе, сдвинув фрезерный станок вдоль направляющей
7. Проверьте, всё должно быть идеально, потому что решетка должна быть точно ровной.

Вырезаем подставки для решетки, все 3 очень важны, поэтому должны их скопировать.

• Рисуем очень точный узор дуги
• Точно вырезать рисунок и заполировать наждачной бумагой.
• Нарисовать копии с рисунка, по 3 на АС, и пометить стороной вверх.
• Используйте лобзик, чтобы вырезать копии с небольшим запасом
• Для копирования ровно привинтите рисунок и обрежьте избыток фрезером с подходящим ножом, и получим готовую копию, каждая копия будет идентичной.

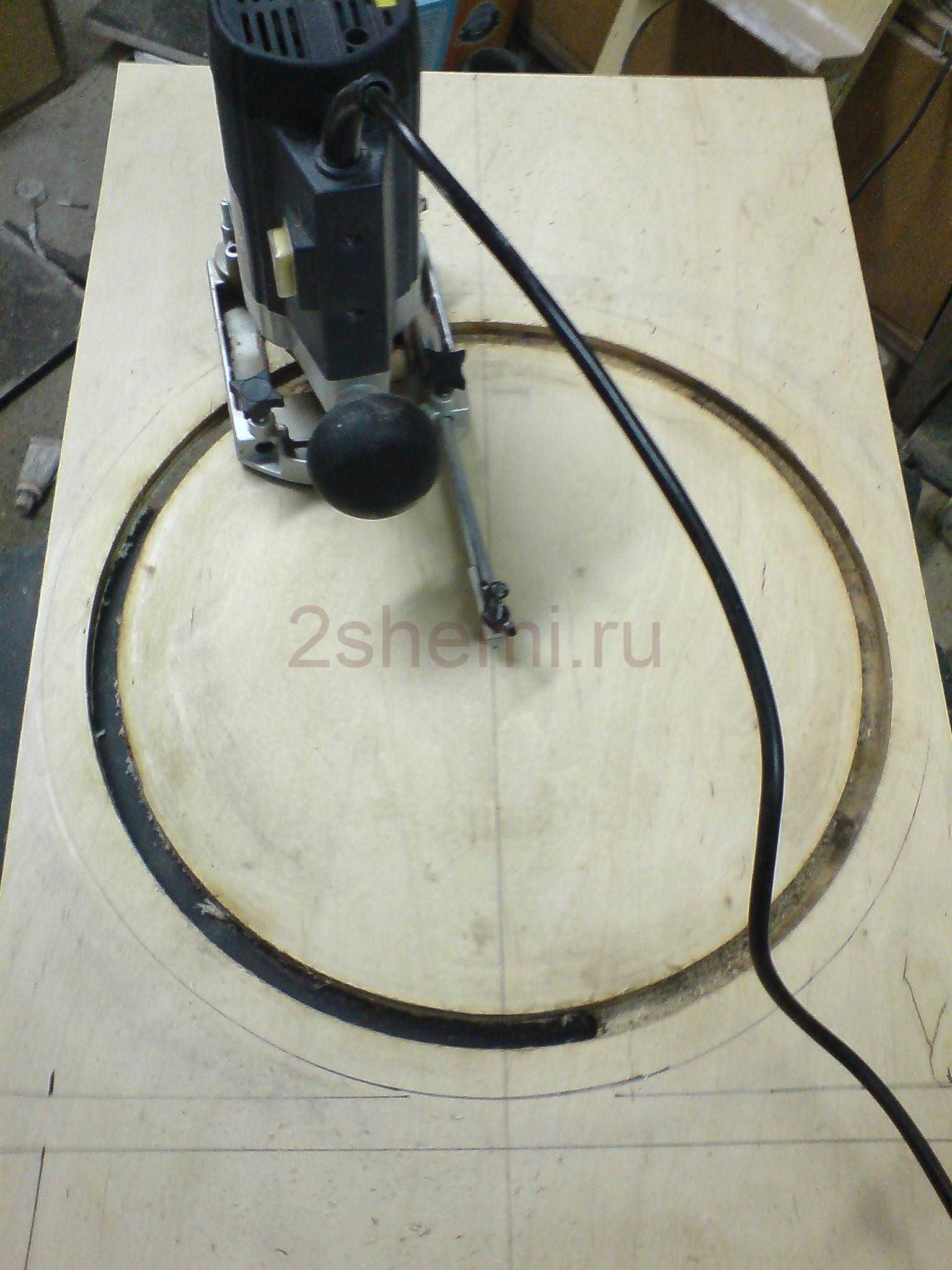

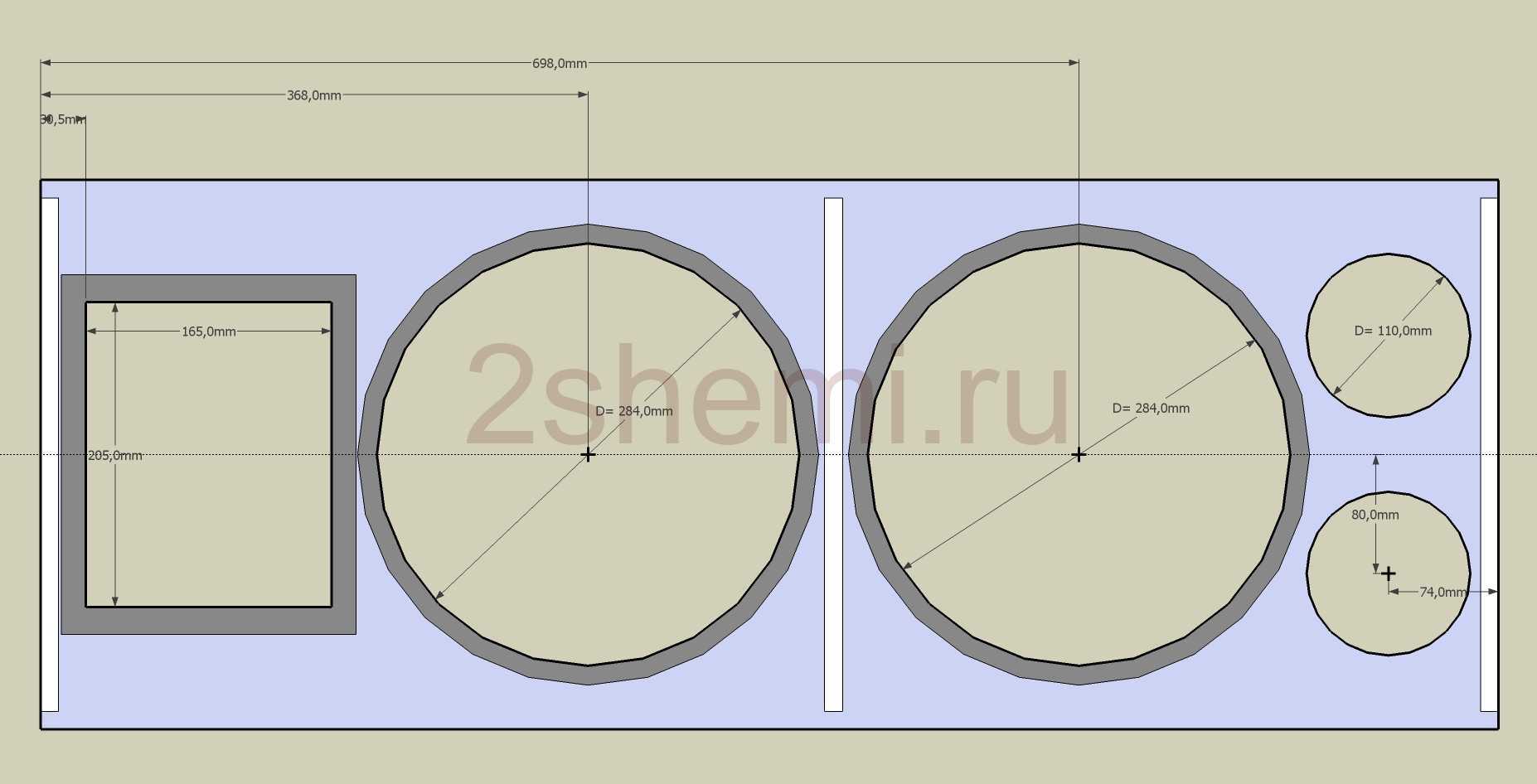

Отверстия, которые нужно вырезать на лицевой панели, нарисованы, поэтому в центре круга (в котором будет динамик) вставьте иглу, отметьте отверстие гвоздем (для сверла) и просверлите отверстие, в которое вставляем ось фрезы фрезерного станка.

Лучше всего использовать тонкий резак диаметром до 5 мм (самый простой способ). Прямоугольные отверстия легче всего вырезать с помощью лобзика.

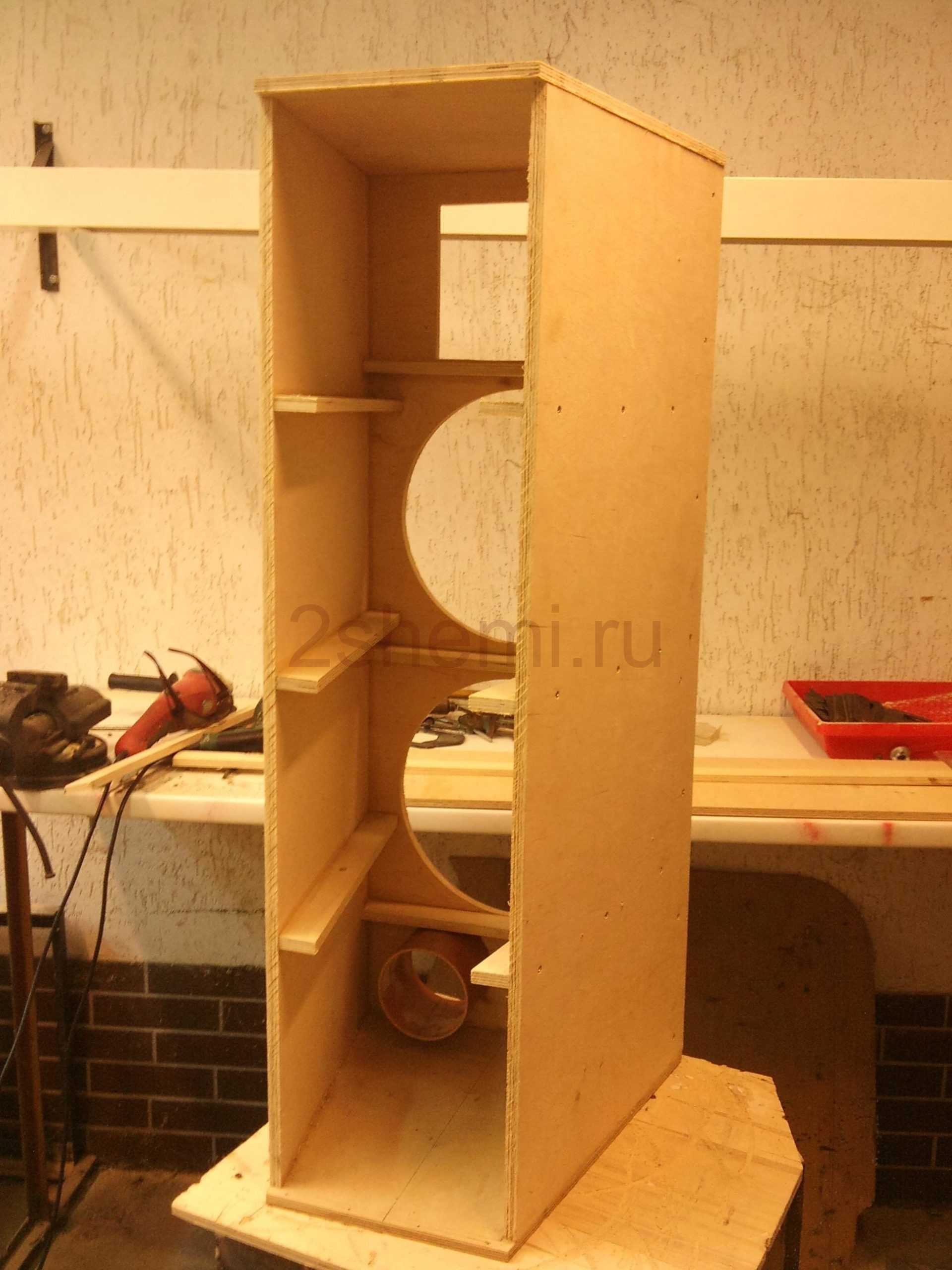

Собираем все вместе, делаем это точно с помощью клея и шурупов (фанерные шурупы 12 мм «3,5 x 35» каждые по 10–15 см.

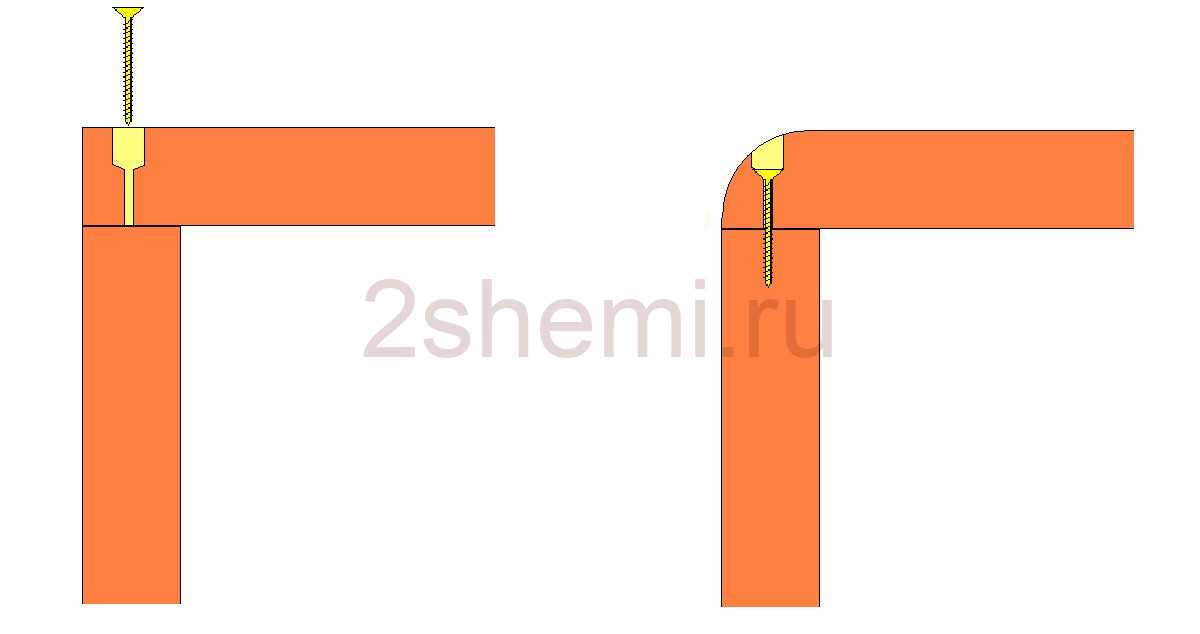

Помните, что элемент, который прикручивается к другому, должен иметь отверстия для шурупов (сверло 3-4 мм), головка винта должна быть спрятана под поверхностью на около 4 мм, особенно по краям колонки, которые будут закруглены, поэтому следует дополнительно сверлить фаску с помощью сверла 6 мм с ограничителем глубины сверления, установленным на 4 мм.

Накладываем много клея по всей длине. Выдавленный избыток быстро вытирается влажной тряпкой. Устанавливаем подпорки крепления.

Когда соберем всё, монтируем динамики и ищем центр тяжести, там будут ручки на такой высоте, чтоб при переносе колонки было удобно.

Затем откручиваем громкоговорители и занимаемся чистовой обработкой под лак. Края (стыки панелей) фрезеруются тем же резцом, который использовался для копирования. Надо выровнять соединения плит, теперь начинаем скруглять края с помощью соответствующего закругляющего инструмента, который использовался с радиусом R = 10 мм.

Наилучший эффект достигается шлифовкой с помощью орбитальной шлифовальной машины (равной столу и гладкой поверхности) с помощью лака.

Качество подготовки поверхности имеет большое значение.

Установка компонентной акустики – ассортимент

Выбор компонентной акустики огромен, и вряд ли у автовладельца возникнут проблемы с поиском необходимого комплекта в необходимой ценовой категории. Стоимость компонентных комплектов варьируется в очень широких пределах – от одной тысячи до нескольких сотен тысяч рублей. Конечно, комплекты в самых высоких ценовых категориях интересуют очень ограниченное число автовладельцем – кто хочет выстроить действительно качественную и индивидуальную акустическую систему, и готов на серьезные затраты. Чаще выбор покупателя ориентирован на низкую и среднюю ценовые категории, в которых и представлен основной ассортимент.

Стоимость конкретного комплекта зависит от множества параметров – известности бренда, технических характеристик, качества материалов (из которых изготавливаются компоненты), класса акустики. Кроме того каждый бренд имеет свои индивидуальные особенности звучания, что очень актуально при построении качественной акустической системы в соответствии с предпочтениями автовладельца. Именно поэтому желательно обращаться к помощи специалистов профильных установочных центров, которые не только подберут требуемое оборудование, но и произведут его качественную установку.

Виды потолочных акустических систем

Круглые встраиваемые потолочные колонки с усилителем и регулятором громкости

Встраиваемые акустические системы делятся на несколько видов, которые зависят от следующих критериев:

1. формы: овальные, круглые, квадратные. Наибольшим спросом пользуются круглые колонки. При этом на качество звука внешнее исполнения прибора не влияет;
2. размера, который измеряется в дюймах. Основополагающим параметром выступает диаметр.

Колонки бывают:

• компактными (3-4 дюйма);
• средними (5-6 дюймов);
• большими (8 дюймов).

Открытые

Фото колонки открытого типа

Комплектация открытой встраиваемой акустики в потолок представлена структурой, включающей:

• динамик;
• специальные крепежные элементы под акустику в виде рамки;
• акустический кабель;
• защитную решетку.

Если денег на приобретение дорогого оборудования нет, выбирают другой способ и устанавливают специальный звукоизоляционный материал. Для дома или в квартире это станет лучшим вариантом, поскольку наряду с монтажом акустического оборудования удастся обеспечить дополнительную звукоизоляцию помещений. Если устанавливают потолочную акустику высокой мощности, прослушивание осуществляют на средней громкости. В результате искажения звука почти не ощущаются. Тогда и звукоизоляцию устанавливать не потребуется.

Акустику открытого типа часто устанавливают в:

• конференц-залах;
• учебных аудиториях;
• комнатах ожидания.

Закрытые

Другой принцип действия демонстрируют потолочные колонки закрытого типа, которые используют для прослушивания мелодий на разных уровнях громкости. При этом воспроизводимый акустическим оборудованием звук получается четким.

Фото колонки закрытого типа

Закрытая акустика представлена динамиками, оборудованными собственными корпусами, встраиваемыми в декоративный потолок. В этом и заключается минус акустики закрытого типа. Динамики чаще делают громоздкими, поэтому подвесной потолок должен обладать достаточной прочностью, чтобы выдержать нагрузки. Также иногда не получается опустить конструкцию потолка на 15-20 см вниз, чтобы спрятать корпуса колонок и тянущиеся акустические провода.

Но, если есть возможность установить такой вариант, непременно воспользуйтесь ею. Ведь она обладает следующими достоинствами:

• высокое качество звука;
• не требуется делать дополнительную звукоизоляцию на потолке;
• многообразие видов динамиков.

Виды настенных держателей для колонок

Существует всего четыре вида крепежей. Каждый из них имеет ряд достоинств и недостатков. С их учетом и нужно выбрать подходящую модель крепления.

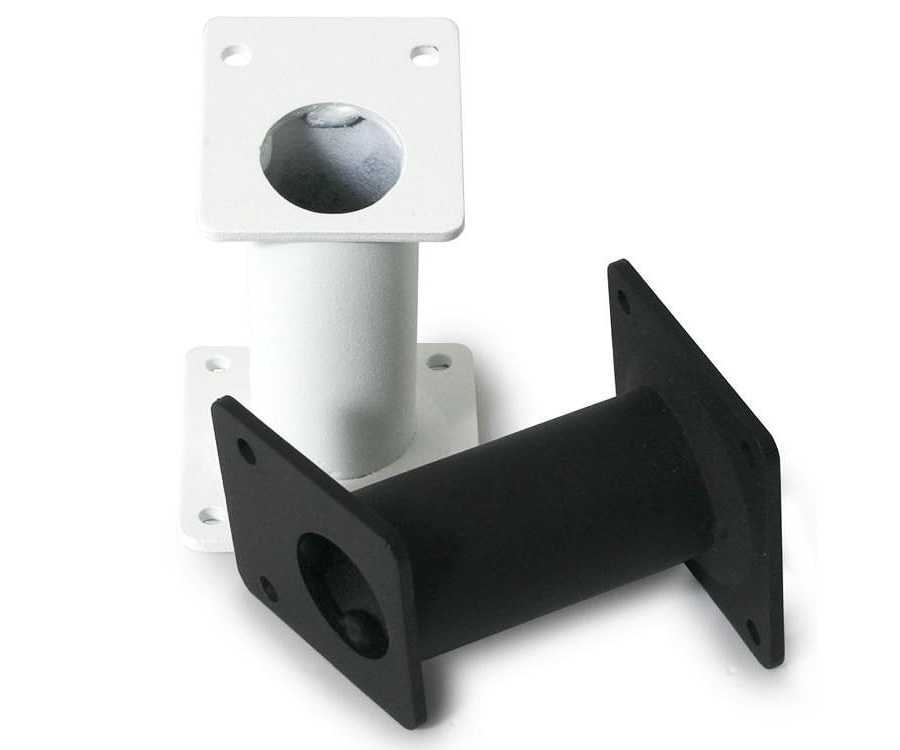

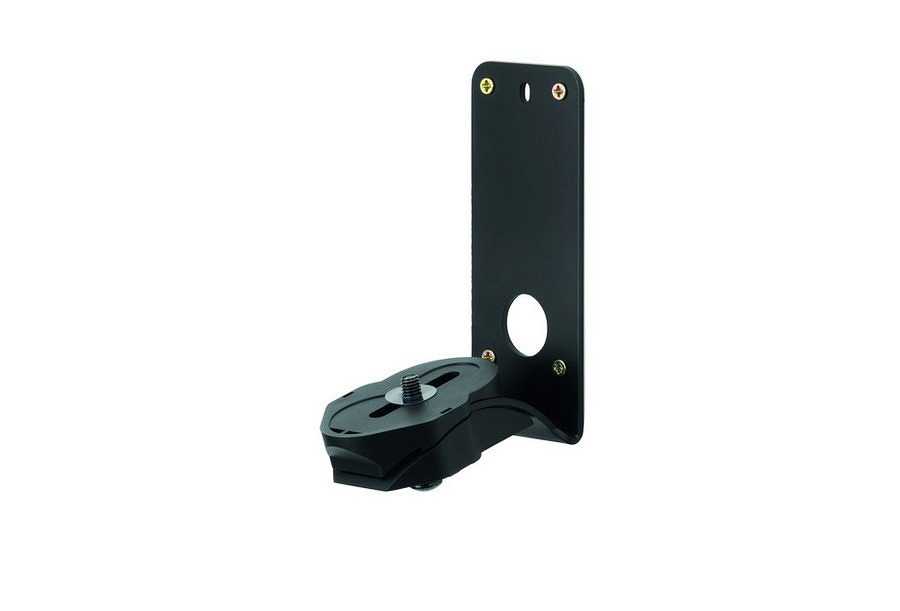

Простейшие

Чем проще – тем лучше. Это прямо относится и к теме фиксаторов акустических систем. Простые крепежи для колонок, как правило, обладают высокой надежностью, так как в них отсутствуют поворотные и наклонные механизмы.

Подобные устройства крепятся при помощи шурупов или гвоздей прямо в стену или потолок. Недостатками изделий являются:

• невозможность поворота устройства;
• подходят не ко всем моделям.

Помимо недостатков, у моделей этого типа есть и положительные свойства:

• Такие устройства очень прочные. Они выдержат колонки любых размеров и массы.
• Держатели оптимально подойдут для использования дома или на даче.

Универсальные

Если размер колонок неизвестен, или они будут постоянно меняться местами, приобретают универсальные модели крепежей.

Их универсальность заключается в том, что в них можно встроить колонки разных размеров. Помимо акустики, с их помощью фиксируют и любые другие предметы (микрофон или цветочный горшок).

Подвижная основа крепится на металлическую пластину. Такая технология обеспечивает высокую прочность и маневренность, что позволяет изменять положение динамиков в нужном направлении.

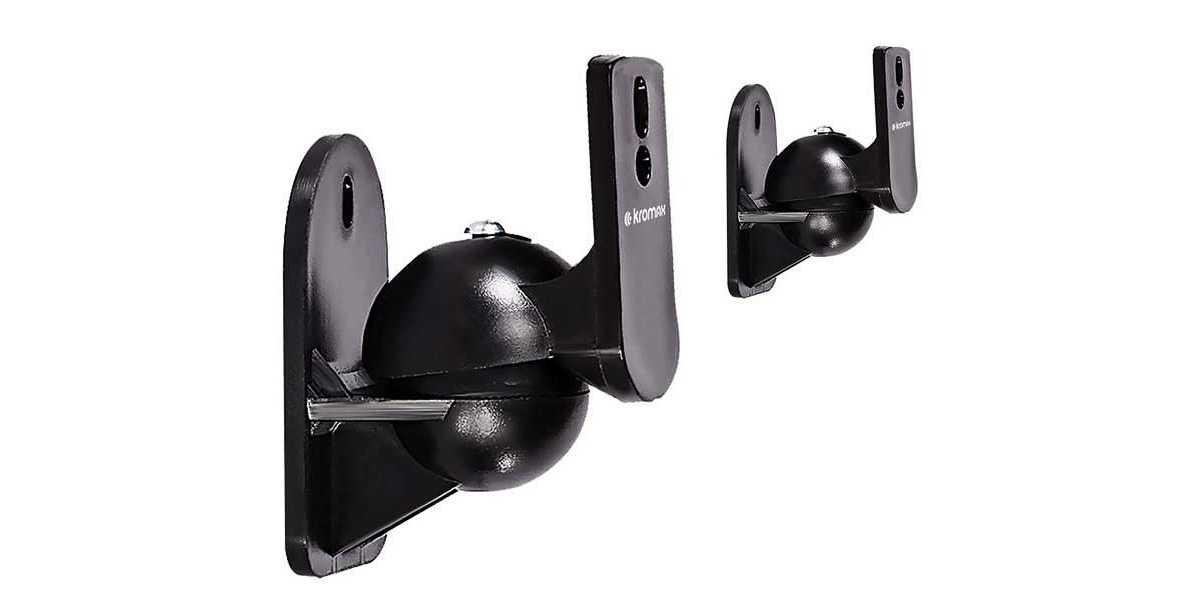

Поворотные

В отличие от предыдущих вариантов, такое крепление для колонок на стену позволяет направлять колонки в ту сторону, куда это потребуется.

Подобные устройства выполняются из пластика и алюминия. Существуют и исключения в виде стальных изделий. Приобретать их есть смысл только в том случае, если динамики имеют большой вес.

Главное достоинство данных моделей в том, что подобрать можно конфигурацию с любым углом наклона и поворота. Это позволяет настроить акустическую систему, направив звук в нужную точку.

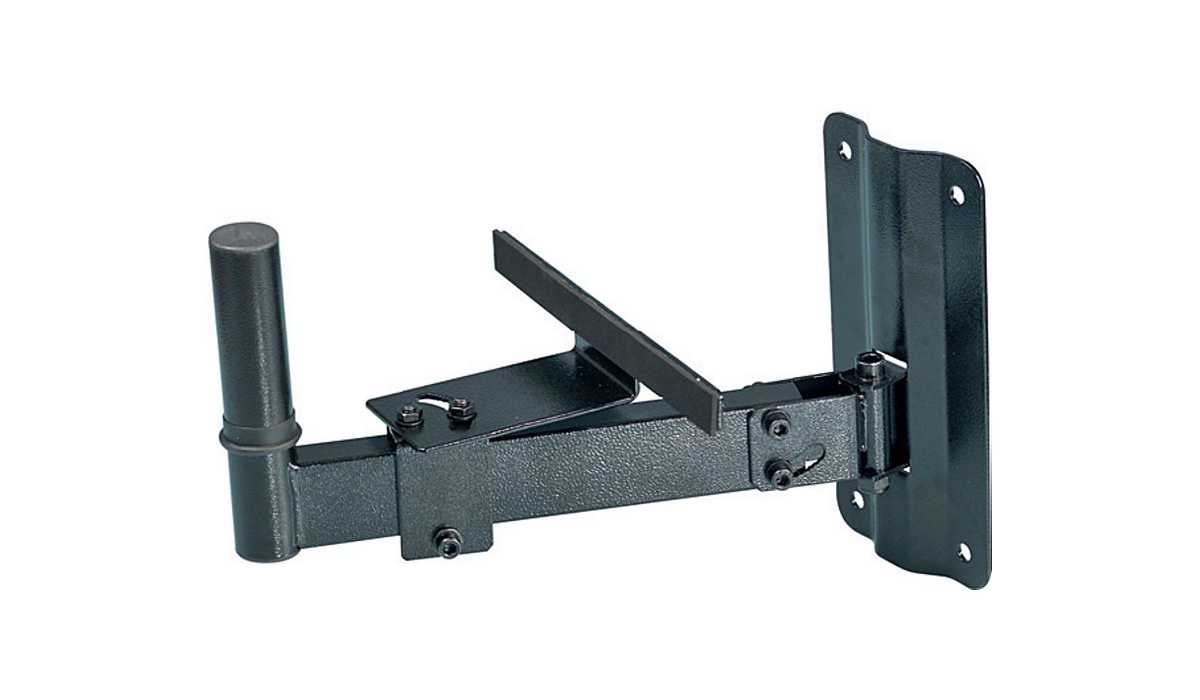

Шарнирные

Еще один, не менее оптимальный, вариант – шарнирные крепления. Они отличаются своими размерами (как правило, несколько меньше) и более глубоким углом поворота.

На них можно закрепить любые колонки или динамики. Это могут быть как обыкновенные колонки для домашнего ПК, так и более серьезные установки для создания особого звукового эффекта.

Это одна из лучших систем настенного крепления для колонок. Основное ее достоинство в том, что установить ее можно даже своими руками. Достаточно внимательно отнестись к инструкции по установке.

Технические данные колонок

• Система: 2-1 с 2-х полосным рефлектором низких частот
• Номинальная мощность непрерывная – 600 Вт RMS
• Мощность пиковая – 1200 Вт
• Эффективность (1 Вт на 1 м) – 102 дБ
• Максимум SPL – 129 дБ
• Частотная характеристика (-3 дБ) 62 Гц – 20 кГц
• Номинальное сопротивление – 4 Ом
• Настройка BR – 55 Гц (измерение)
• Материал – 12 мм фанера из твердой древесины
• Отделка – лак структурный
• Вес колонок: 27 кг
• Внешние размеры (ВхШхГ) – 102 x 40 x 43 см
• Туннели BR – две трубы из ПВХ диаметром 110 мм, длиной 70 мм.
• Полезный объем АС – 97 л.
• НЧ-динамики – 2 твитера Celestion TF 1225
• Твитер – STX D800ti MRH-83
• Полоса пропускания – пассивный кроссовер 18/12 дБ с импульсным стабилизатором.

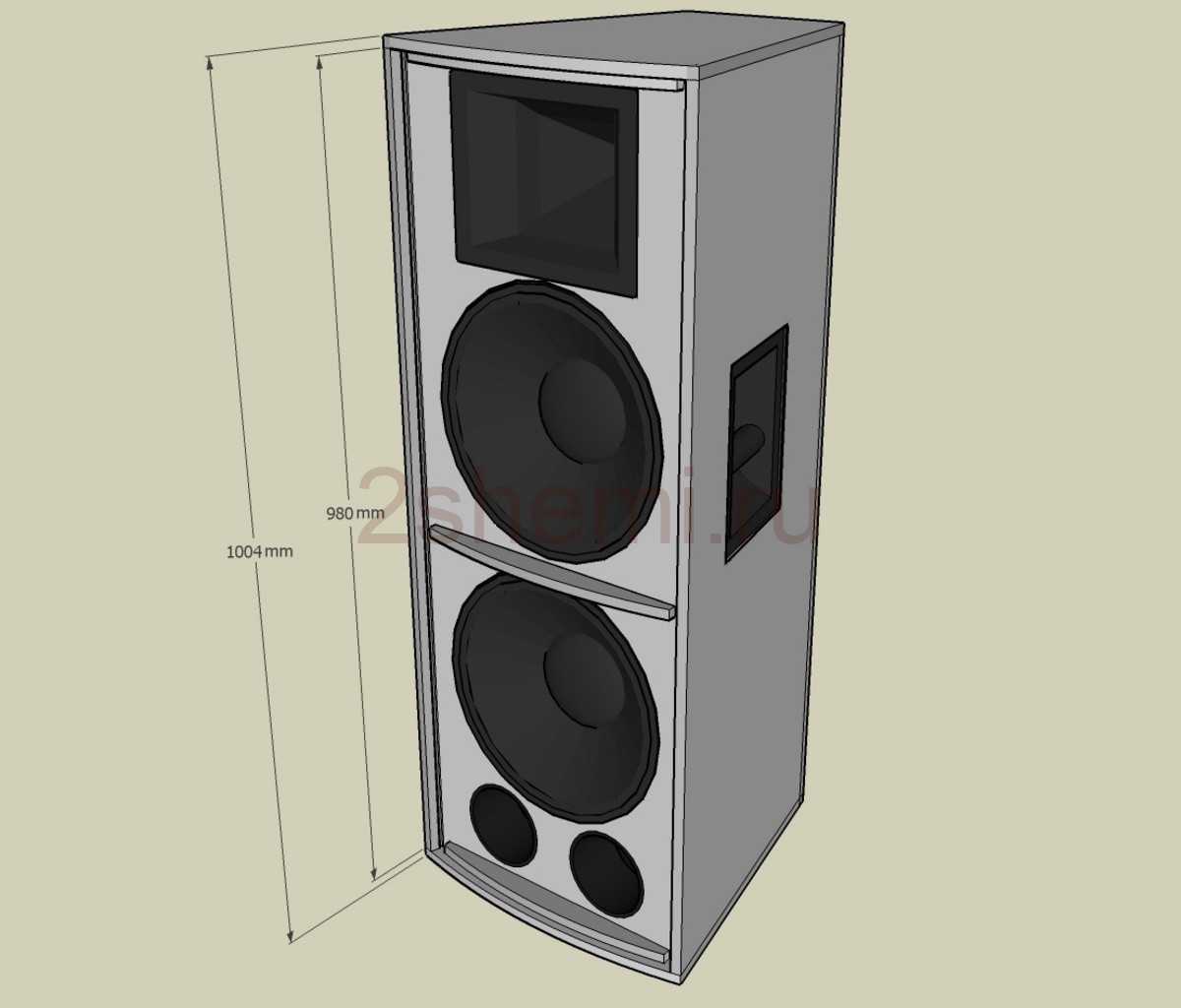

Корпус был спроектирован по 3D-технологии, которая позволяет прогнозировать все сложные физические отношения элементов друг с другом, проще говоря, вы можете почти почувствовать законченный проект, пока он еще не существует, спланировать каждую мелочь и не будет ошибок, что что-то не подойдет. Ещё на этапе проектирования можно получить высочайшую точность.

Виды настенных держателей для колонок

Существует всего четыре вида крепежей. Каждый из них имеет ряд достоинств и недостатков. С их учетом и нужно выбрать подходящую модель крепления.

Простейшие

Чем проще – тем лучше. Это прямо относится и к теме фиксаторов акустических систем. Простые крепежи для колонок, как правило, обладают высокой надежностью, так как в них отсутствуют поворотные и наклонные механизмы.

Подобные устройства крепятся при помощи шурупов или гвоздей прямо в стену или потолок. Недостатками изделий являются:

• невозможность поворота устройства;
• подходят не ко всем моделям.

Помимо недостатков, у моделей этого типа есть и положительные свойства:

• Такие устройства очень прочные. Они выдержат колонки любых размеров и массы.
• Держатели оптимально подойдут для использования дома или на даче.

Универсальные

Если размер колонок неизвестен, или они будут постоянно меняться местами, приобретают универсальные модели крепежей.

Их универсальность заключается в том, что в них можно встроить колонки разных размеров. Помимо акустики, с их помощью фиксируют и любые другие предметы (микрофон или цветочный горшок).

Особенности и преимущества потолочной акустики

Напольные и подвесные колонки по-прежнему приобретаются меломанами. Однако современные варианты отделки потолков дали толчок к развитию усовершенствованного акустического оборудования.

Напольная акустическая система с усилителем

И теперь, чтобы спрятать источник звука, просто встраивают колонки в потолок. Для этого видоизменили вид и размеры корпусов приборов, а также делают динамики и колонки без внешних оболочек.

Другое дело – подвесные декоративные конструкции (гипсокартонные, натяжные, армстронг). Именно благодаря им, получила распространение встраиваемая потолочная акустические система. Ведь под натяжным или подвесным потолком располагается достаточное количество свободного пространства, в котором можно надежно замаскировать звуковоспроизводящее оборудование, спрятать кабельные соединения.

К другим преимуществам динамиков, встраиваемых в потолок, относятся:

• организация равномерного звукового поля в помещении, независимо от размеров и площади;
• компактность и легкость;
• антивандальное расположение имеет значение, если акустика монтируется в помещениях общественного назначения;
• скрытая система инсталляции, приборы не будут бросаться в глаза;
• широкий ассортимент оттенков и внешних исполнений колонок и динамиков.

Встраиваемые акустические системы

Разметка мест под акустику с помощью лекала

Большинство производителей звуковоспроизводящей аппаратуры решили, что акустика в потолок должна столь же легко монтироваться, как и точечные источники освещения, специально разработанные для обустройства подвесных потолочных конструкций.

Понятно, что звуковой эффект акустической системы без тщательно рассчитанного внутреннего объема будет далек от идеального.

Именно поэтому встраиваемая в потолок акустика стала выпускаться производителями двух типов:

• Открытая;
• Закрытая.

Акустика открытого типа

Конструктивно потолочная акустическая система открытого типа  представляла собой:

• Динамик;
• Крепежную раму;
• Контактную группу для фиксации акустического кабеля;
• Защитную решетку (гриль).

Простейшая потолочная акустика

У подобных систем один общий недостаток – для воспроизведения звуковой информации роль корпуса исполняет внутреннее пространство подвесного потолка.

А оно практически всегда:

• большего объема, чем требуется конкретному динамику;
• резонирует.

Поэтому, ухудшение звучания производители вынуждены компенсировать улучшением характеристик материала динамика, что влечет за собой удорожание всего изделия. Либо рекомендовать владельцам помещения обрабатывать внутреннее пространство потолка специальными звукоизоляционными материалами.

Звукоизоляция потолка под установку акустики открытого типа

Конечно, можно обойтись и без звукоизоляционных материалов при установке акустики открытого типа. На среднем уровне громкости искажения, вызываемые резонансом звуковой волны и конструкций потолка, будут не слишком заметны.

Акустика открытого типа часто устанавливается в:

• конференц-залах;
• учебных классах;
• аудиториях;
• местах ожидания клиентов (сфера услуг) и т.п.

Встроенная в потолок акустика открытого типа в конференц зале

Акустика закрытого типа

И совсем другой принцип демонстрирует закрытого типа акустика встраиваемая в потолок.

На ней частенько останавливают свой выбор:

• настоящие ценители звука;
• а также те, кого не привлекают массивные корпуса классических колонок и тянущиеся акустические кабели от усилителя к колонкам.

Закрытая акустика для потолка в нестандартном корпусе

Нередко выбор встраиваемой акустики диктует:

• недостаток места в помещении;
• либо желание владельцев спрятать акустику, растворить ее в пространстве.

В то же время понятно, что не в каждом помещении можно опустить потолок вниз на 15-20 сантиметров, однако и эту проблему решили достаточно оригинальным способом.

В частности, корпуса стали изготавливать:

• сложной формы, чтобы они вписывались в габариты подпотолочного пространства;
• и при этом их объем был достаточным для четкого воспроизведения звуковой информации без искажений.

Специальный потолочный маскировочный элемент для монтажа корпусной акустики

Там, где это не удается сделать физически, нагрузка по реализации ложится на плечи:

• строителей;
• специалистов по дизайну.

С их помощью часто рождаются оригинальные идеи, воплощаемые в потолочные конструкции, скрывающие полноценную акустику высокого уровня.

Пресс-центр со встроенной акустикой под потолком с шумоизоляцией

Расходы на самодельные домашние колонки

Примерно вот такая калькуляция расходов несколько лет назад получилась на эти DIY колонки для дома, сделанные своими руками за пару недель по вечерам после работы:

• Динамики — 15000 руб
• Трансформаторы — 2×800 руб
• Силовой провод — 200 руб
• 2 радиатора — 2×200 руб
• Остальные электродетали — 1000 руб
• ДСП (с распилом) — 1000 руб
• Синтепон — 400 руб
• Клей — 200 руб
• Герметик — 100 руб
• Шпатлевка — 100 руб
• Пленка (под дерево) — 300 руб
• Серебристая пленка — 500 руб

Суммарно всех расходов получилось до 20 000 рублей, это не считая звуковой карты, потому что в итоге от неё оказалось вполне можно отказаться!

Собрать собственную бюджетную аудио-систему для обычной квартиры вполне возможно! Правильно сделанная своими руками акустическая система, будет звучать не хуже, а то и лучше, чем за те же деньги купленная «фирменная». Практически все компоненты для DIY колонок можно заказать через интернет с доставкой по стране. Многие производители динамиков сами публикуют готовые схемы корпусов для соответствующих динамиков, то есть у вас есть готовая «выкройка», и можно напилить деталей корпуса не заморачиваясь с самостоятельными расчетами. Но даже если готовой схемы корпуса у вас нет, то существует софт и сервисы для расчета параметров и размеров корпусов под определенные характеристики динамиков. Если вы знаете общие принципы аудиосистемы, то сможете собрать её своими руками в домашних условиях!
