Лада гранта стандарт установка магнитолы и колонок

Установка колонок

Итак, какие динамики установить в Лада Гранта/Калина 2? В обшивках дверей предусмотрены отверстия для установки колонок диаметром 16 см. Посадочные места в самой двери тоже без проблем позволят разместить динамики такого размера (в некоторых случаях придется немного подрезать кромку металла).

Установка 16 динамиков начинается со снятия обшивок дверей. Закрепить колонки в дверях следует при помощи саморезов, используя небольшие деревянные кольца, как прокладку. Данные проставки можно изготовить самостоятельно, либо купить в магазине. В дверях уже имеются необходимые провода для подключения динамиков. Подсоединяем разъемы, а в случае их несовместимости подключаем по цветам.

Затем в обшивках дверей вырезаются отверстия для динамика, используя канцелярский нож. Закрепляем декоративную решетку для колонок

Важно, чтобы решетка не имела большого выступа, в противном случае она будет мешать открытию бардачка. Производим сборку двери в обратном порядке

Установка динамиков Лада Гранта лифтбек выполняется аналогичным образом.

Напомним, что качество музыки в салоне автомобиля зависит не только от качественной аудиосистемы и динамиков, но и от правильной их установки, а также наличия дополнительной шумоизоляции, а в Лада Гранта она не очень хорошая. См. также установку динамиков в задние двери автомобиля.

Фото: Бортовой журнал evgeniy98

Ключевые слова: передние колонки лада гранта | магнитола лада гранта | передние колонки лада калина | магнитола лада калина | торпедо лада гранта | торпедо лада калина | двери лада гранта | двери лада калина

+4

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Последовательность действий при установке задних динамиков в Лада Гранта лифтбек

Колонки будут установлены в заводские проемы дверных карт. Ситуация с размерами для проемов нетипичная. Форма овальная, в то время как колонки круглые. С чем связано такое решение АвтоВАЗа, не известно.

Чтобы корректно инсталлировать динамики в заднюю дверь, выполняем следующее:

  • снимаем дверную карту, ручку, блок управления;
  • выбираем размер динамиков для инсталляции. Размер на «13» потребует меньших затрат и слесарных работ в отличие от размера на «16».
  • Выбор динамик на «13»: канцелярским ножом срезаем кромку в верхней части отверстия под колонку. Металлический корпус оставляем без изменений.
  • В случае выбора динамика на «16» и более, лобзиком по металлу срезаем кромку на металлической и пластиковой обшивке.

Важно знать. Многие автовладельцы настораживаются, когда видят, что отверстие колонок расположено не по центру овальной конструкции (подготовки)

Проблема знакома, но дефект пока не устранен.

  • Из дерева вырезаем подставку под основу колонки, толщиной не более 0.6 см. Для этих целей лучше выбрать фанеру.
  • Вставляем динамик в дверь, подкладываем проставку из дерева, подключаем колодку с проводами — так званую аудио подготовку.

К левой задней двери: синий / белый — коричнево/синий провод. К задней правой: зелено / черный — желто / зеленый. Завершаем сборку установкой дверной карты. По аналогии проводим инсталляцию на левой двери.

Установка магнитолы

АВТОВАЗ позаботился о будущих покупателях автомобиля и сделал аудиоподготовку для магнитол с разъемом ISO. Таким образом, при выборе автомагнитолы следует убедиться в наличии разъема ISO или проследить, чтобы в комплекте присутствовал специальный переходник под ISO разъем.

Стоит отдельно сказать об установке магнитолы в панель. 1 din магнитола подойдет в консоль автомобиля без проблем, а вот 2 дин магнитола в Гранту — это другой случай (если конечно это не штатная ММС). Чтобы установить не штатную 2 din мультимедийную систему придется подгонять (срезать, наращивать) рамку в консоли. Поэтому, если вы не готовы кардинально вмешиваться в конструкцию панели, то лучше остановить свой выбор на 1-din магнитоле.

Как установить акустику в задние двери Гранты?

Так же перед установкой динамиков, я рекомендую провести шумоизоляцию дверей. Такая работа прибавит вам комфорта при езде и улучшит качество звучания будущей музыки. Как сделать шумоизоляцию дверей читайте в нашей статье: «Шумоизоляция дверей на Лада Гранта«.

Так же стоить учесть тот факт, что по глубине в штатный корпус могут войти не все динамики. Однако, это не несет никакой угрозы, у корпуса можно отрезать заднюю стенку, пластик там податливый, и разместить полюбившийся динамик в штатном корпусе.

Далее размещаем корпус для динамика на двери, для него есть уже готовые отверстия, и крепим к нему динамик. В моем случае это Helix Xmax 133.

Проводка в дверях для подключения акустики уже проложена во всех комплектациях Лада Гранта за исключением версии «Стандарт». У базовой версии жгут для динамиков оканчивается в недрах приборной панели, который следует найти и развести под дверям.

На этом самая простая часть установки динамиков окончена. Далее нам потребуется вырезать сложное отверстие в обшивке двери. Я не рекомендую делать эту операцию, если вы не уверены в своих силах. Для удобства вашей работы я предлагаю вам ознакомиться с шаблоном для облицовки динамика.

Изготовив заранее такой шаблон, вы значительно упростите себе работу по подготовке обшивке двери. Резать я рекомендую острым и крепким ножом, т.к. другими, более грубыми инструментами (ножовка, электролобзик), вы можете повредить обшивку, нанеся на нее глубокие царапины.

В итоге работ у вас должно получиться нечто подобное.

Далее приступаем к обратной сборке двери и наслаждаемся более богатым звуком вашей аудиосистемы. Наличие задних динамиков ощутимо прибавило в объеме звука и наличие динамиков во всех штатных местах на Лада Гранта, я думаю, способно удовлетворить большинство обычных автолюбителей.

Видео инструкция как установить динамики в задние двери на Лада Гранта

Объемный звук в авто зависит от количества динамиков, которые были установлены в салоне. Даже при небольшом размере акустической системы добиться хорошего звучания будет довольно просто.

Правильная установка динамиков в задние двери Лада Гранта выполняется быстро, поскольку все необходимое для монтажа продается в автомобильных магазинах. Дополнительно исполнителю потребуется лишь провести подготовку и выполнить всю работу аккуратно.

Особенности аудиоподготовки Лада Гранта «Норма»

Акустические провода проложены под уплотнителем двери. Такой аудиоподготовки в комплектации «Стандарт» нет.

В данном случае, на машине дверные провода уже проложены непосредственно к головному устройству, которое и проводит питание аудиосистемы. Хозяину автомобиля нужно будет только подключить динамики с магнитолой.

Зачастую, Лада Гранта выпускается с разъёмами аудиосистемы, которые не всегда совпадают с таковыми от производителей самого аудиооборудования. И тогда приходится самим докупать нужные провода, чтобы подключить систему напрямую, в точном соответствии с обозначениями. Впрочем, ничто не мешает вам воспользоваться простыми переходниками, которые меняют местами места контактов, чтобы соединить с вашим автомобилем любую магнитолу, доступную на рынке.

16 см колонки в передней двери. Чтобы установить такой динамик необходимо канцелярским ножом разрезать декоративную крышку в обшивке двери

На передних дверях автомобиля Лада Гранта «Норма» место для установки динамиков на обшивке обозначено узором в виде рельефной поверхности. Именно там, с целью подключения колонки, нужно будет вырезать проем.

Установка аудиосистемы

Сама же установка аудиосистемы проводится очень просто, что даже нельзя сравнивать с тем, как это делалось на предыдущих моделях АвтоВАЗ. Дело в том, что хозяину автомобиля уже не нужно беспокоиться о том, чтобы правильно проложить провода. Всё, что ему необходимо делать, так это подключить к разъёму питающего типа магнитолы соответствующие провода.

После этого в, предварительно вырезанный проем, устанавливаются динамики с их креплением комплектными крепёжными элементами. Как правило, на дверях используются стандартные пятидюймовые динамики.

Декоративный элемент в обшивке задней двери. В «Стандарте» тут ничего нет.

Нужно сказать и о том, что самостоятельная установка динамиков и магнитолы не считается причиной для отказа в последующем гарантийном обслуживании.

Замена штатной ММС в Гранте

Процесс – после снятия акустики ставим новую систему.

Сложности:  возможно, придется допилить крепления новой системы под ВАЗовские. Плюс нужна правильная рамка. Заводская рамка ММС может не подойти.

Когда покупаете новое ГУ для машины нужно купить и рамку под него специально для Гранты. Иначе останутся дыры в панели.

Передние двери

Установка динамиков Лада Гранта – трудоемкое мероприятие, которое потребует соблюдения четкого алгоритма действий. На начальном этапе проводим демонтажные работы: поддеваем пластиковую накладку ручки двери, отвинчиваем два крепежных винта, снимаем обшивку аккуратным движением на себя. После этих нехитрых манипуляций открывается доступ к внутренней части двери, куда будет произведен монтаж 13-сантиментровых колонок. Алгоритм действий следующий:

  1. распаковываем приобретенный динамик;
  2. подсоединяем акустические разъемы (помните про соблюдение полярности);
  3. при помощи винтов фиксируем в посадочных местах на карте двери изделие;
  4. производим сборку двери в обратном порядке, а также ставим на место сетки (грили).

Динамики легко крепятся в заводские отверстия с помощью болтов или шурупов, а вся процедура занимает не более получаса даже у неопытного водителя. Тем не менее, многие владельцы Лада Гранта предпочитают установить самостоятельно динамики диаметром от 16 см. В ходе этой процедуры проявляются все минусы конструкции кузова АвтоВАЗа, поскольку без подбора подходящих по размеру проставок (подиумов) впоследствии возникнут проблемы с постановкой обшивки на место, закрытием бардачка или опусканием бокового стекла.

Мероприятие по установке описываемого элемента акустической системы в передние двери Лада Гранта предусматривает следующие действия:

  • изготовление или приобретение подходящих проставок;
  • с помощью пилки по металлу вырезаем отверстие под динамик;
  • устанавливаем приставку к карте на четыре неглубоких самореза (шурупа);
  • подсоединяем акустические кабели (помните про соблюдение полярности);
  • монтируем обшивку, штатную сетку, проверяем отсутствие люфтов и качество звука.

На следующем этапе картонный трафарет прикладывается к фанере и вырезаются две заготовки. Оптимально использовать лист не более 5-7 мм, что позволит уложиться в общую толщину подиума. После того как две заготовки были вырезаны, с помощью ножовки защищаем края наждачной бумагой и склеиваем их ПВА клеем.

В задние двери Лада Гранта достаточно динамиков диаметром 13 см. С монтажом изделий в 16 см могут возникнуть еще большие трудности в силу конструктивных особенностей кузова машины. Кроме того, для задних дверей не нужно делать самодельные проставки, так как они уже изготавливаются на АвтоВАЗе. Наименование товара – «Облицовка задней левой колонки» (артикул 21906202095) и «Облицовка задней правой колонки» (артикул 21906202094). Заказать изделия предлагает огромное количество интернет сайтов, которые доставят товар за считанные дни.

Алгоритм действий достаточно прост:

  1. выполняем демонтаж обшивки с помощью отвертки;
  2. фиксируем на карту двери подиум для динамика (с помощью шурупов);
  3. при необходимости заменяем заводские клеммы на новые (идут вместе с динамиком);
  4. проверяем качество звучания, свободу опускания стекла и производим монтаж обшивки.

Нюанс: при креплении заводской проставки три из четырех отверстии совпадают, однако под четвертое крепление отверстия не предусмотрено. Здесь у нас два выхода: самостоятельно просверлить в металле отверстие под крепление подиума, что настоятельно не рекомендуется, либо оставить проставку держаться на трех болтах.

  1. Демонтаж дверной карты.
  2. Снятие штатной шумо и виброизоляции.
  3. Извлечение стокового динамика.
  4. Установка динамиков (13 см.) Гранта лифтбек. При инсталляции динамиков на 16.0 см. лобзиком по металлу делаем надрез в дверном контуре.
  5. Подключаем колодки с проводами.
  6. Собираем карту, проводим замену по аналогии на второй двери.

Последовательность действий представлена очень кратко, при установке возникает множество «подводных камней», о которых ниже.

Как корректно вмонтировать динамики в полку?

Дополнить объемом звучание поможет специализированная акустическая полка, которая основной своей задачей «видит» отделение багажного отсека от салонного пространства. Приобрести обозначенный аксессуар можно в профильном «ателье», а смонтировать за считанные минуты.

Комплект грм Лада Гранта 8 клапанов

В указанную полку осуществляется монтаж динамических головок. Для этого на изделии присутствуют специально предназначенные для этих целей подиумы. От владельца потребуется позаботиться о совместимости размеров подиума и динамика. Это позволит не допустить в дальнейшем проявления шумности и дребезжащего эффекта.

По завершении процедуры монтажа динамиков следует переходить к манипуляциям, направленным на прокладку кабелей. Эти магистрали имеют свое начало у передней панели. Здесь потребуется соблюсти аккуратность при прокладке и креплении питающей «линии» под обивкой пола. С такой же долей аккуратности следует выполнять прокладку за сиденьями, дабы обеспечить в будущем сохранность кабельных жгутов. Весь перечень соединений во время коммутации требуется обмотать изолирующей лентой. Данное действие обеспечит плотность на контактах и позволит сокрыть оголенные участки магистралей.

Уровень третий. Апгрейд без замены штатного головного устройства

Если все эти «цветочки» с динамиками кажутся вам несерьезными, пора переходить к «ягодкам» — затрагивать усилительную часть системы. Главная задача, которую приходится решать в этом случае — где взять исходный нескорректированный линейный сигнал, от которого начать строить новую аудиосистему.

На самом деле, просто так вы его нигде не найдете. И единого рецепта для всех автомобилей тут просто нет, в любом случае придется обращаться к профессионалам, которые специализируются на «постановке голоса» автомобилям. По большому счету, все сводится к четырем вариантам.

Первый вариант – это «вытащить» линейный сигнал из электронных недр головного устройства. Для многих моделей этот процесс, кстати, хорошо отработан, и за относительно небольшую сумму ваше штатное головное устройство обзаводится хвостом с RCA-разъемами с тыльной стороны.

Во многих головных устройствах достать линейный сигнал несложно. Иногда, правда, его уровень невысок, и чтобы не нахватать помех на пути к усилителю, приходится добавлять небольшой выходной буфер. Но для опытного мастера это не вызывает особых сложностей

Второй вариант приходится использовать, когда нет возможности вывести «линейники». В этом случае мы оставляем в системе штатный усилитель, решительно отключаем от него штатные динамики и заводим его выходы на входы нового усилителя. Единственное требование к последнему — это наличие в нем так называемых высокоуровневых входов.

Высокоуровневые входы — это фишка исключительно автомобильной аудиотехники, дома подключать один усилитель вслед за другим вряд ли кому-то придет в голову. В машине это вынужденная мера, и пусть технически она не слишком изящна, но смысл в ней все же есть. Ведь к штатному усилителю будут подключены уже не низкоомные динамики. Его выходные каскады будут работать в совершенно другом режиме, с меньшими токами, так что и качество сигнала будет уже несколько иным. В любом случае вы получите звук лучше, чем было в штате.

Но этот вариант тоже применим не всегда. Чуть выше я уже говорил о том, что во многих системах вводится намеренная коррекция сигнала. В этом случае просто пускать «кривой» сигнал со штатного усилителя на новый смысла нет. А если штатная система и вовсе с поканальным усилением, то тут даже и кривого сигнала не найти — одни лишь частотные «обрезки».

Для таких случаев — третий вариант, с применением цифрового процессора вроде Audison bit One, Audison bit Ten, Helix DSP и т. п. Фишка этих девайсов в том, что они могут сложить из этих отдельных частотных кусков исходный аудиосигнал, убрать коррекцию (а вернее, скорректировать сигнал «в обратную сторону») и вот такой восстановленный сигнал уже отправить на новый усилитель. В умелых руках, кстати, довольно действенная штука.

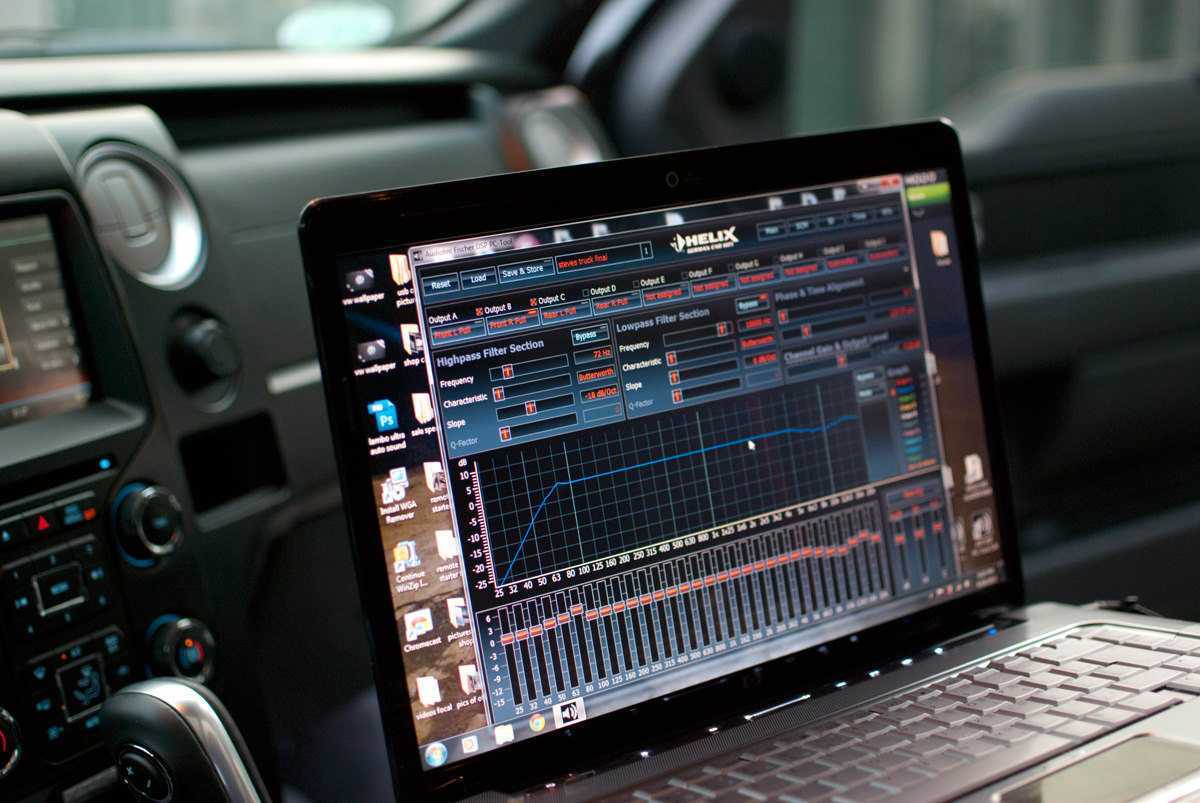

Как правило, автомобильные процессоры настраиваются с ноутбука или планшета

Ну и четвертый вариант применим в машинах, в которых штатная система построена с применением MOST-шины (Media Oriented Systems Transport). Таких, кстати, нынче немало. Особенность структуры MOST в том, что все устройства (источник, усилители, мониторы, чейнджеры и т.д.) объединены единой цифровой шиной, по которой данные циркулируют по кольцу. Взять и что-нибудь убрать из такой системы нельзя, передача данных прерывается и все просто перестает работать.

При кажущейся на первый взгляд сложности на самом деле этот вариант один из самых удобных для инсталляции новой системы. Все, что понадобится — это MOST-адаптер. Он включается в MOST-кольцо как еще одно устройство, вытаскивает из шины цифровой аудиосигнал и выдает его нам «на блюдечке с голубой каёмочкой» — в виде привычного SPDIF.

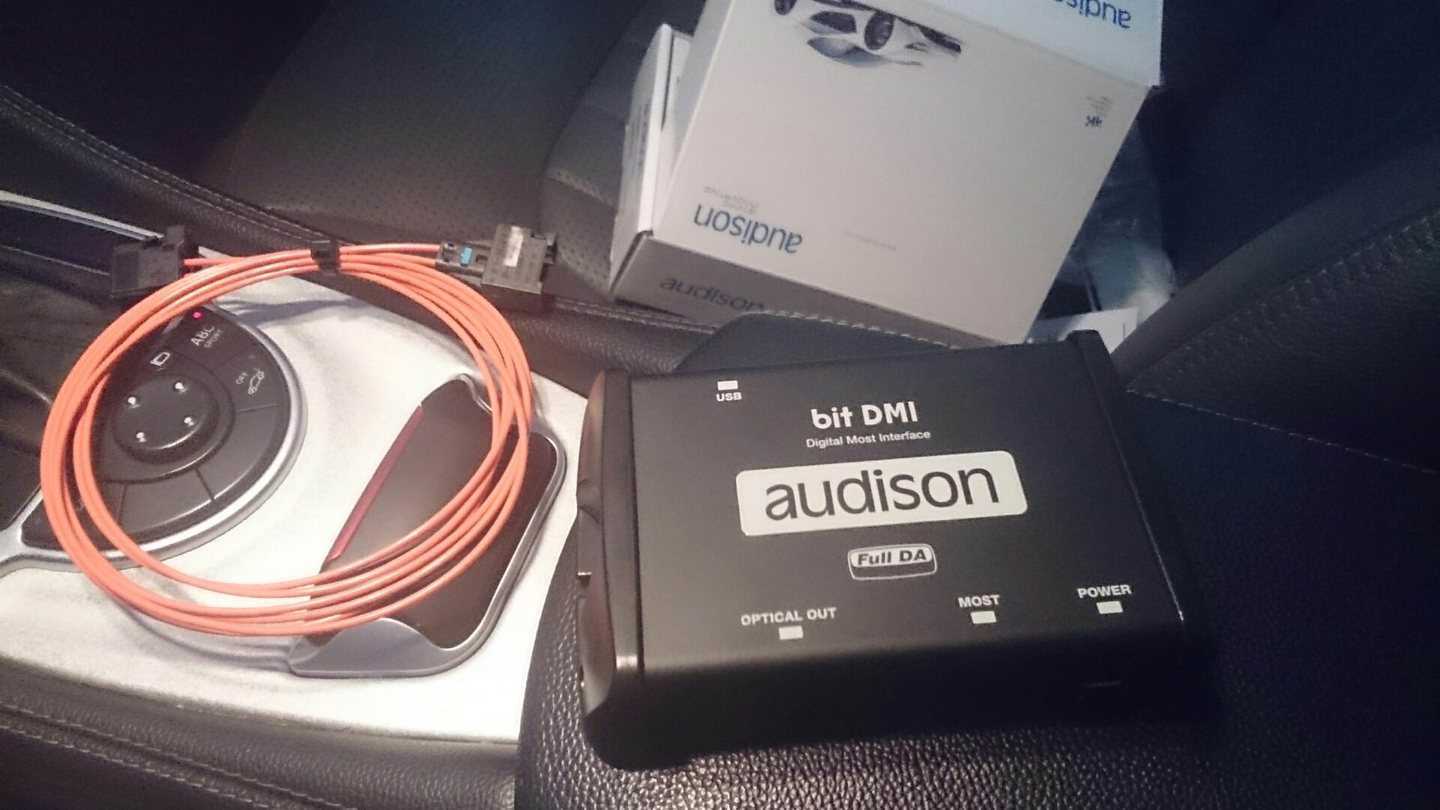

Если штатная аудиосистема использует MOST-шину, то использование адаптера позволяет получить SPDIF без хирургического вмешательства в головное устройство или проводку

А дальше мы можем делать с ним всё, что душе угодно — от экономного решения «процессор + усилитель в одном корпусе» (MD.Lab AM-60.6DSP, Audison Prima AP8.9 bit, Helix P SIX DSP и т.п.) и до экстравагантных систем с внешним ЦАП и прочими аудиофильскими заморочками.

Установка акустики на Гранту

Колонка в двери авто

В первую очередь потребуется провести демонтаж пластмассового кармана, который прикрывает отсек для стереосистемы. Используйте шуруповерт для винтов плоского типа. Когда карман будет снят, вы увидите, что за ним располагаются специальные гнезда, куда будут размещены ISO штекеры от будущей акустической системы.

После этого необходимо снять с магнитолы защитную рамку из металла. Устанавливаем ее в освободившийся проем под пластмассовым карманом. Успешная фиксация оборудования обычно сопровождается характерным щелчком.

Теперь потребуется присоединить штекеры в соответствии с существующим ISO стандартом, которому отвечает электропроводка всех магнитол международного формата. Неправильное подключение разъемов аудиосистемы может привести к неисправности всех электроприборов автомобиля, включая магнитолу.

Стоит отметить, что многие производители автомагнитол делают для них индивидуальные разъемы. При этом в комплекте практически всегда имеется специальный переходник для штекеров ISO стандарта. Если ваша магнитола не соответствует ISO стандарту и к ней не прилагается переходник, можно рассмотреть вариант обрезания проводов от штекеров магнитолы или от электропроводки автомобиля. После этого потребуется качественно припаять провода в соответствии с цветовой распиновкой.

Категорически не рекомендуется прибегать к простому закручиванию проводов клейкой изоляционной лентой. Такой вид соединения нецелесообразен, поскольку в зимний период лента смерзается и трескается, из-за чего проводку может закоротить, и электроприборы выйдут из строя. Для качественного соединения можно применить клеммы, которые предназначены для зажимания проводов.

Подготовка разъемов стандарта ISO проводится всего 1 раз. После этого вам не придется заниматься подбором штекеров и распиновкой при монтировании новой магнитолы. На эту процедуру нужно потратить не более 3 минут.

В стандарте ISO используются 2 типа разъемов: коричневый и черный. Первый предназначается для обеспечения работы всей акустики машины. Второй — для специальных функций стереосистемы и ее электроподпитки. Схема распиновки контактов для ISO изображена на рисунке.


Схема распиновки контактов для ISO

Как установить

Установку магнитолы на Гранту следует делать в то штатное гнездо, которое предусмотрено производителем. После этого происходит монтаж колонок и дополнительных деталей. Наличие заводского коммуникационного жгута обеспечивает максимально быстрое и легкое подключение.

Автомагнитола

Если выбрано головное устройство стандартных размеров, процесс установки магнитолы в Ладу Гранту состоит из следующих шагов.

Чтобы вывести фиксаторы из фронтальной рамки, необходимо подцепить карман-заглушку за его кромки.
Штекеры электропроводки осторожно отсоединяют.
Корпус перчаточного ящика нужно откинуть. Ограничители хода, установленные вверху задней стенки, выводят из сцепления с приборной панелью.
Крышку демонтируют — для этого ее осторожно нужно потянуть на себя.
Для протягивания кабеля к проигрывателю следует приподнять напольное декоративное покрытие в автомобиле, которое расположено рядом с сиденьем пассажира.
Штатные салазки, необходимые для установки головного устройства, устанавливают с использованием отгибаемых элементов.

Акустика

После того как удалось установить магнитолу в штатный разъем, требуется установка колонок. В автомобилях Лада Гранта лифтбек с базовой комплектацией предусмотрена штатная проводка для акустики. Она проложена под декоративной обшивкой дверей.

Расположить колонки стоит в дверях. Для этого в металлическом каркасе дверей на Лада Гранта уже есть отверстия диаметром 16 см. Однако в обшивке предусмотренных для этого отверстий нет — автовладельцу нужно будет сделать их самостоятельно. При этом диаметр отверстия в обшивке должен равняться размеру диффузора.

После установки кольцо динамика следует закрепить на обшивке с помощью винтов. Верх закрывают декоративной сеткой.

В ходе установки могут возникнуть некоторые сложности. Когда автовладелец решил поставить колонки, у которых диаметр не превышает показатель 13 см, нужно будет “нарастить” недостающую плоскость. При выборе передних динамиков для Lada granta liftback мастера советуют отдавать предпочтение тем моделям, у которых металлическая решетка и пластиковая рамка имеют минимальный выступ над поверхностью двери. В противном случае могут возникнуть сложности с открыванием вещевого ящика.

Задние динамики автолюбитель может выбрать компактные или увеличенные. В последнем случае их встраивают в полку багажного отделения. Защищают диффузоры при таком расположении оригинальные сетки — их предлагает автозавод.

Профессиональная тыловая акустика в Лада Гранта

Акустическая полка в Лада Гранта

Если владелец Лада Гранта истинный ценитель звука, то вышеприведенных способов установки аудиосистемы будет для него недостаточно. Поэтому приведем еще один способ, подразумевающий монтаж уже профессиональной акустики в этото автомобиль. Для начала подготавливаем нужные материалы и оборудование:

  • Коаксиальная акустика, желательно 6х9 фирмы Пионер. Что касается номинальной мощности, то 120 Вт будет достаточно.
  • Акустическая полка, которую можно изготовить самостоятельно, а можно и купить в готовом виде.
  • Комплект для подключения 4-канального усилителя, желательно от фирмы Супра.
  • Один рулон Сплена.

В качестве усилителя желательно выбрать опять же от Пионер, 2-канальный вариант. Что касается 4-канального варианта, то это будет лишним. 2-канальный усилитель как раз соответствует подобранной акустике.

Собственно сам процесс установки:

  • Демонтируем старую полку. Гидравликой выдавливаем отверстия в новой и обклеиваем двумя листами вибромата, а сверху еще и рулоном Сплена.
  • Изготавливаем подиумы на полку под размер динамиков.
  • Устанавливаем все на место.

На этом закончим процесс установки акустики в Лада Гранта. Инструкция поможет все провести правильно и не даст совершить ошибки, если в процесс еще использовать фото и видео – материалы. Цена вопроса в данном случае будет очень низкой, если все сделать своими руками.
