Выбираем лучший цап: старики, нахалы и нахальные старики (часть 3)

Описание

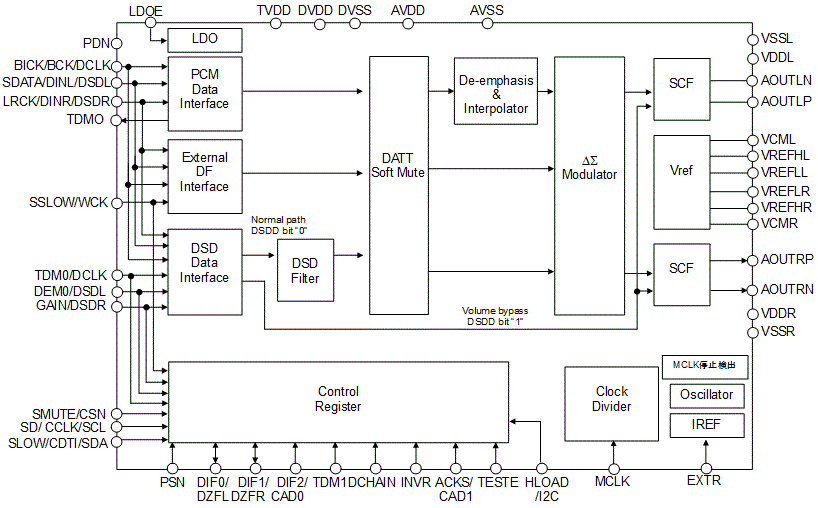

Asahi Kasei Microelectronics (АКМ) сегодня представляет AK4495SEQ, который является супер версия AK4495EQ, которая обеспечивает более высокую точность, высокопроизводительный 32-битный стерео DAC с 123dB динамический диапазон, и стерео и 126dB как моно выход (с опциональным 7 V аналоговым питанием). Это последний элемент (TM) серии аудио 4 Pro. С помощью симметричный раскладка клавиатуры для левого и правого канала инновационный дизайн техник может предотвратить качество сигнала, и 32-битная цифровая арифметики модуль обеспечивает полную 32-битную обработку.
AK4495S интегрирует недавно разработанную схему для создания богатого звукового поля и представления басов, что обеспечивает воспроизведение музыки с меньшими искажениями. Для обеспечения качества звука контакты VDD, VREFH, VSS и VREFL присваиваются каждому каналу L и R. В дополнение к этим, каждый из этих L и R каналов имеет две метки, чтобы избежать влияния общего импеданса и достичь низкого импеданса производительности как можно больше.
Проигрыватель VRDS-NEO VMK-3.5-20S использует AK4495 в качестве ЦАП
USB версия встроенной USB дочерней карты: XMOS X-CORE цифровой блок обработки сигнала, используемый в области профессионального аудио, с его мощными возможностями обработки, является самым передовым цифровым аудио-решений в отрасли. USB аудио класс 2,0 асинхронной передачи данных воспроизведения реализуется, и профессиональное аудио интерфейсы программного обеспечения, такие как ASIO и KS с очень низкой задержкой поддерживаются и операционными системами Windows и Mac поддерживаются.
В том числе XMOS субплата может поддерживать USB интерфейс 192 K 24BIT аудиоформат
1 исключительно отобранный наивысшего класса AK4118 как коаксиальный приемник сигнала и имеет очень Низкий джиттер в отрасли, оптимизированный с помощью cpu soft control. Стоимость и производительность выше WM8805 DIR0001 CS8416 и других программ
2 использование элегантной художественной алюминиевой технологической панели шасси, с ЖК-дисплеем, форма очень хорошая в пределах 1000 юаней, И теперь некоторые из ЦАП 800 уровня все еще много недорогого процесса с алюминиевой панелью + железный ящик
3 I/V и ЛПФ секций сбор образцов дорогой LME49720NA49860, которой превосходит многие addacs, таких как AD827 в разобранном виде из NE5532. Звук более естественный и влажный
================================================== =
AK4495-очень хороший чип DAC от AK. В настоящее время, тембр, изготовлена из прозрачного материала, звуковое поле широкое, а динамика очень хорошо.
В отличие от общего решения AK4495, текущий уровень TAOBAO 800-2000 юаней PCM1794 машина принимает цифровой прием IC дороги, такой как DIR9001 WM8805 CS8416. Производительность относительно невысока, и трудно дать полную производительность преимущества ЦАП PCM1794. Ниже приводится сравнение производительности каждого чипа
AK4118 имеет очень Низкий джиттер в отрасли, отличная совместимость

Есть четыре варианта продукта
Посылка 1: серебристо-белый коаксиальный волоконный декодирование
Посылка 2: декодирование черного коаксиального волокна
Посылка 3: серебристо-белый коаксиальный волоконный декодирование + USB декодирование
Посылка 4: декодирование черного коаксиального волокна + декодирование USB

Следующая итерация

Попытка подружить ЦАП с Усилителем питаемым однополярным источником питания не получились. Посмотрел как это делают в Texas Instruments

Усилитель для наушников

Обратная связь по положительному и отрицательному входу дифференциального операционного усилителя различна. В одном случае она последовательная в другом параллельная, что в свою очередь влияет на входное сопротивление каждого из каналов. Чтобы исключить влияние этих входных сопротивлений/импедансов применяют согласовывающий буфер, для каждого входа

TI Solution

AKM еще и активные фильтры низких частот второго порядка добавили в буфер

AKM Solution

Преобразователь двухполярного напряжения TPS65135 питает TPA6120A2. На сколько я понял, TPA6120A2 это популярная микросхема у аудиофилов

Небольшая ремарка. Питание будет только +5В/-5В

Подумал что может тогда и аналоговую часть ЦАП запитать +5В?

Analog Characteristics 5VAnalog Characteristics 3.3V

Коэффициент Нелинейных Искажений + Шум (THD+N) различается почти на 10dB

TPS61040

Не так давно заказывал TPS61040. Смущает, что изначально она проектировалась для питания светодиодов

Для целей фильтрации питания после импульсных преобразователей есть специальный набор микросхем. Например LT3042. Правый край показывает величину подавление на частоте импульсного преобразователя, большинство из них работает на частоте 1..2 МГц. Левый край это сглаживание 50Гц-60Гц после выпрямителя блока питания

Вообще микросхема эта относительно дорогая. И для полного HiEnd надо запитать каждый канал от отдельного стабилизатора. Например в серии AK4490 наружу выведены отдельные пины, для питания левой и правой аналоговой части

Хотя в datasheet и показан общий источник, я встречал схемы питания именно с раздельными стабилизаторами для каждого канала и внутренних опорных напряжений. Это сделано чтобы снизить влияние между каналами. На сколько это оправдано и заметно на слух вопрос, но снятые АЧХ может показать влияние при определенных условиях

Питание VREF

Для питания VREFHL/R в демо плате AKM применяется такое решение. Буферный усилитель (повторитель напряжения)

Для сравнения характеристики подавления пульсаций в зависимости от частоты обычной LM1117

Если не получится кину перемычку и будет 3.3В как прежде. На всякий случай добавил фильтрующую LC цепочку на выход. Хотя это может быть источником дополнительных помех. Посмотрим..

Схемотехника

Отмечены ошибки и схема дополнительного внешнего питания 1V8. AOUTL1P Это положительный дифференциальный выход Левого канала, соответственно AOUTL1N отрицательный. P-positive N-negative. Неправильное соединение резисторов в цепи обратной связи для одного из каналов

Схема соединения AK4452 с аналоговой частью

Включив тест я получил на дифференциальных выходах AK4452 сдвинутую на 180 градусов синусоиды. На выходах была странная картина. Один вход обрезался

Амплитуда на выходе AK4452 достигала около 2 вольта!

Дифференциальные выходы одного канала AK4452Выход LM358

Даже заменил операционный усилитель на LM358 и уменьшил усиление изменением номиналов резисторов в обратной связи. Ничего не помогло

TS922

Посмотрел характеристики TS922 внимательнее и проблема очевидно крылась в ограничении характеристик по дифференциальному входу

В референсном дизайне оценочной платы операционный усилитель видимо не имеет таких ограничений, поскольку питание операционного усилителя ДВУХПОЛЯРНОЕ и значительно выше питания самого AK4452. Поэтому проблем с перегрузкой нет

Выход или делать резисторный делитель или уменьшать VREFH или «гасить» программно через центр 0x80000 для 16bit и 0x800000 для 24bit. Но есть ещё поддержка 32bit см. Таблица режимов и форматов данных

VREFH значительно уменьшать не получится. VREFH1 min AVDD-0.5

Программно уменьшать это снижать разрядность или динамический диапазон, что не приемлемо

Остается поделить уровень сигнала до операционного усилителя

Поговорим о: AK4497EQ – ЦАПе нового поколения

Всем доброе утро. Видя небольшие, но жаркие дискуссии по поводу Zishan T1 хочется немного пролить свет на его начинку. Копипаста, переведенная на русский с сайта: https://www.akm.com/akm/en/product/datasheet1/?partno..

Поговорим о: AK4497EQ – ЦАП внутри этого плеера.

AK4497 – это 32-разрядный ЦАП премиум-класса нового поколения, основанный на архитектуре AKV VELVET SOUND, которая широко применяется признанными высококлассными аудиопроизводителями. Высокие характеристики отношения сигнал / шум достигаются за счет улучшения технологии VELVET SOUND, за счет поддержки большей мощности привода. Производительность ЦАПа с использованием переключаемого конденсатора расширена до предела с помощью AK4497. Кроме того, AKM разработала оригинальный процессор, который значительно улучшил характеристики низкого уровня шума и электрического запаса для аудиоустройств, увеличив объем данных и улучшая оригинальный акустический звук, который можно найти в силе звука.

Динамическое воспроизведение звука с большим объемом за счет улучшеной архитектуры от VELVET SOUND. 32-битная обработка интегрирована для фильтра IRD (Impulse Response Designed), воспроизводящего детальную и естественную сигнальную волну. Низкодисперсионный фильтр с малой задержкой был недавно добавлен к пяти другим фильтрам, которые были в нашем ЦАПе предыдущего поколения Таким образом, шесть различных типов фильтров могут быть выбраны в соответствии с пользовательскими аудио и системными предпочтениями.

Преобразователь ЦАПа с наилучшей производительностью. Технология с низким уровнем искажений обеспечивает лучшие в отрасли показатели ЦАП THD + N -116 дБ с характеристикой S / N 128 дБ. AK4497 имеет лучшую производительность среди цифро-аналоговых преобразователей AKM. Кроме того, технология OSRD (Over Sampling Ratio Doubler) значительно снижает внеполосные шумы. Поддержка данных с высоким разрешением. Впервые в отрасли поддерживается вход DSD 22,4 МГц. Цифровой вход поддерживает до 768 кГц PCM и 22,4 МГц DSD (Direct Stream Digital), воспроизводя звук высокого разрешения, максимально приближенный к оригинальному источнику звука.

Для искушенных прикрепляем микросхему изнутри.

В целом, в заключение, хочется сказать, что используется ЦАП действительно высококлассный, о нем немало можно почитать в интернете и найти полезную информацию.

Так что можем с уверенностью в 90% сказать, что Zishan T1 будет бомба!

Если вам не хочется ждать обзора, то советуем брать по промокоду: soundcheck39 у Джими.

Вот инструкция как пользоваться: ПРОМО!

А вот ссылки, по которым можно купить:

https://ali.pub/3mseeb или https://ali.pub/3mpq0n

Сопутствующие товары

Усилитель шасси ly001 алюминиевый корпус 248 мм* 70 мм* 210 мм amp Чехол DIY box применимый A94 тон версия/MP3/5532 предусилитель
849 руб.

Reference Gold A60 отзывы о токе комплект платы усилителя мощности
2 389 руб.

Алюминиевый усилитель мощности ручка
154 руб.

EL34 Плата усилителя одноконцевая ламповая Плата усилителя комплект
1 042 руб.

Радиатор(250*82*33 мм) белый
618 руб.

UPC1237 с защитой динамиков совета DIY KIT с 2x Японии OMRON реле 200 Вт+ мощность 200 W защиты доска
359 руб.

Интеллигентая(ый) 4-канальный аудио источник автоматический вход выбор доска
710 руб.

DIY Tone Board английский NAD HIFI Tone Preamp Board Kit
256 руб.

Радиатор(250*82*33 мм) черный
698 руб.

Усилитель мощности класса А имитация британской музыки факс A1 готовые пластиковые уплотнения Золотое уплотнение трубки большой три Кен доска
4 797 руб.

Китайский ЦАП: AK4495 + AK4118 ($168)

В недорогой нише китайских ЦАП категории 200-500 долларов мы вроде разобрались, осталось исследовать только пограничные модели ЦАП между совсем бюджетными и годными разве что для озвучивания рабочего места, и чуть подороже. В этой нише меня заинтересовали 2 ЦАП имеющие неплохую начинку, хотя ее и нельзя было поставить и вровень с тем, как начинены ЦАП от 200 долларов, но и цена 156 и 168 долларов несколько ниже. В безымянной или почти безымянной DIY-ерской продукции всегда так, цена строго коррелируется с начинкой, если аппарат стоит чуть дороже, значит в него установили больше ОУ, мощнее конденсаторы и тд. Здесь ситуация такая же

Мое внимание в приграничном бюджете между совсем просто и начальным привлекли два цап на разных чипах. Один цап привлекает довольно многих BlueBird D1, построен на PCM1794 и ОУ OPA2604

Второй цап на новеньком чипе AK4495 + новейший безумный трансивер AK4118 с джитером всего 50 пикосекунд. С него и начнем.

Есть несколько популярных трансиверов, отвечающих за доставку и преобразование в нужный формат данных и обеспечивающих минимальный джиттер. Наиболе часто используются трансиверы TE7022-8022, CS8412-8416, CM6331, DIR9001, WM8805 и тд. Но не у всех трансиверов джитер минимальный. Например у CS8412 джиттер довольно большой – целых 200 пикосекунд. Вот только не надо говорить “фу”, с вашего любимого компьютера по умолчанию, например через трансивер материнской платы джитер имеет показатели 1500-2500 пикосекунд. Оценили бездну?

Более привлекательны конечно трансиверы с еще меньшим значением, например Dir9001 имеет показатель всего 50 пикосекунд. Но недавно появился новый чип так же очень точный, с параметром аналогичным – 50 пикосекунд. Но если DIR9001 ограничен частотой 96К, то у нового чипа AK4118б о котором и идет речь, таких ограничений нет, хотите 192К, да без проблем.

Поэтому мой взгляд зацепился за цап в котором сошлись и новый современный чип транссивера AK4118 и относительно новый цап AK4495.

Я бы предпочел более лучший по характеристикам цап АК4490, но тут вышла как обычно детективно загадочная история. Я купил у нехорошего продавца Guangzhou YingDa Technology co., LTD – никому не советую с ним связываться – вообще то цап на PCM1794. Каково же было мое удивление, когда я получил плохо упакованный цап с плохо закрепленным ОУ и пока я втыкал назад выпавший ОУ в кроватку, разобрав корпус мой взгляд неожиданно остановился. Я подумал – стоп, а как это у PCM1794 всего один ОУ? Во первых там как минимум должна быть парочка ОУ на раскачку уровня сигнала и плюс еще ФНЧ фильтр, который оставит только воспроизводимый диапазон отрезав все искажения сверху. Тут уже легко я выцепил и надпись на плате мнимого PCM1794 цапа, там было написано AK4495. Я немного впал в ступор, всетаки не тот цап отсылать назад довольно накладно (ко мне 3500 рублей и назад еще 3500 рублей = 7000, при цене самого цап в 10500 руб), кроме того, если бы я выбирал цап на AsahiKasei, то я бы хотел более старший AK4490 и схемотехнику такого плана, что цап не использовал встроенные в него не особо выдающиеся ОУ. Почитаем, что пишут в даташит про АК4495SEQ доставшийся мне: Во первых и AK4495 и AK4490 – это 32-битные цапы премиального уровня в линейке AsahiKasei и рассчитаны на высочайшее качество звучания.

high sound quality digital audio – для звука высокого качества цифрового аудио, для применения в блюрей и DVD-Audio проигрывателях. Ну я думаю вы знаете в чем прикол DVD-Audio. Такой дикий семплрейт позволяет обойтись очень простым и дешевым фильтром на выходе. А учитывая, что такой фильтр и вовсе встроен в сам цап AsahiKasei, то несложно понять, что производителю проще сэкономить воткнут просто один чип АК4495 и забыть о серьезной обвязке. С другой стороны ну я не понимаю кому и зачем нужны бюджетные аудио блюрей и дивиди-аудио проигрыватели. От бюджетного звука их не спасет даже SACD диск. В 4495 используется новый цифровой 32-битный фильтр для лучшего звука. Поддерживается поток 768kHz для PCM и 5.6MHz для DSD. Ну то есть это DSD128.

PCB 2

Развел новый вариант на другом усилителе для наушников

Стабилизатора питания теперь три . На 3В, 5В и +5В/-5В. Точнее 3 источника питания HT7833, TPS61040 и TPS65135. Как то сложно для плеера, вы не находите?

Пока ждал новую версию платы захотел попробовать новый усилитель, который распаян отдельной платой. Купил в широко известном в узких кругах магазине

Усилитель для наушников

Во первых столкнулся с сильным перегрузом выходного сигнала. На выходе R16, R17 не референсного значения. Перепаял на 75 Ом. Но это не особо помогло. По питанию была сильная помеха, в момент пиков. Я уже стал грешить на недостаточную емкость в фильтре питания, но все оказалось проще

Резистор 2.2КОм

R14-R15 стояли 2.2 КОм вместо 820 Ом. Можно сказать, что монтаж не соответствует схеме. Вместо усиления равного единице получается два-три. При этом изменение номиналов было только для отрицательного входа. R1-R4 тоже не соответствовали номиналу. Вместо 470 Ом стояли 120 Ом. Отдать под Электронный трибунал, за такую работу!

Вот такие сюрпризы

Помеха по питанию +5/-5 осталась 100 мВ/200 мВ

После того как я перепаял резисторы, все заиграло новыми чистыми красками. Сразу почувствовал, что наушников за 25$ не хватает. Бубнят они сильно. Небольшой звон тоже присутствует. Динамический диапазон чувствуется. Слабые звуки слышны отчетливо. Ощущение как в концертном зале со средненькой акустикой

Запустил плеер из урока STM Урок 46. I2S AUDIO. Часть 1

Пробовал stm32-i2s-examples. Пример без DMA, урок более грамотно составлен. Подозреваю часть взята из примера STMicroelectronics

Внешний усилитель

На тот момент выглядело это так. Подумал перенести MP3 плеер Helix отсюда Программный декодер MP3(+). Переход на платформу STM32F407

Есть у производителя STM32 своя либа без исходных кодов, но оптимизированная. Интересно как реализована management of input signal volume with negative gains in range with 0.5 dB. Можно ли это как полноценную регулировку уровня звука использовать?

Есть еще проект USB микрофона с использованием эквалайзера от Andy I2S USB Microphone

Из этого проекта сколхозил (см. GitHub) регулятор громкости. На самом деле можно было и из примера ST взять. Регулятор как и Эквалайзер программный. Отъедает ресурсы системы

Smart volume control library
software expansion for STM32Cube

Вызываются части обработки звука последовательно. Причем с возвратом результата в исходный буфер, что удобно

Graphical equalizer library
software expansion for STM32Cube

В чипе имеется дополнительный функционал по регулировке звука и фильтры

Daisy Chain

AK4452 Может работать в четырех, восьми и шестнадцатиканальном режиме. Чипы в таком режиме составляются в последовательную гирлянду

16 Канальный режим
