T-7111
_Описание__Функции__Характеристики__Схема_принципиальная_
Краткое описание тюнера
Тюнер «Радиотехника Т-7111-стерео» относится к 4 поколению радиоаппаратуры и соответствует техническим требованиям 2.003.027ТУ. Установленные техническими условиями тюнера показатели технического уровня соответствуют требованиям, предъявляемых к аппаратуре высшей категории качества. Тюнер предназначен для высококачественного приема стереофонических и монофонических радиовещательных программ с частотной модуляцией в диаппазоне УКВ и монофонических радиовещательных программ с амплитудной модуляцией в диапазонах ДВ,СВ и КВ. Оптимальные условия работы тюнера и достижения максимальных качественных показателей обеспечиваются при совместной работе с блоками комплексов «Радиотехника».
Тюнер обеспечивает:
- Возможность подключения усилителя звуковой частоты (предварительного или полного),магнитофона и головных стереотелефонов.
- Возможность подключения внешних антенн для всех диапазонов и магнитной антенны для диапазонов ДВ,СВ и КВ.
- Возможность ориентации магнитной антенны без изменения положения тюнера.
- Возможность регулировки громкости звучания головных стереотелефонов
- Фиксированную настройку в любом из диапазонов
- Автоматическую подстройку частоты во всех диапазонах, отключаемую вручную, а также отключаемую автоматически при вращении ручки настройки в диапазоне УКВ
- Индикацию точной настройки
- Индикацию наличия режима СТЕРЕО
- Автоматическое переключение режимов СТЕРЕО-МОНО
- Режим ШИРОКАЯ ПОЛОСА
- Бесшумную настройку в диапазоне УКВ
- Автоматическую регулировку чувствительности (АРЧ) в диапазонах ДВ,СВ,КВ
- Индикацию перегрузки антенного входа при приеме сигналов в диапазонах ДВ,СВ,КВ
Основные технические характеристики
Диапазон принимаемых частот (волн) не уже | ДВ 0.148-0.285 МГц СВ 0.525-1.607 МГц КВ1 4.750-4.995 МГц КВ2 5.850-6.200 МГц КВ3 7.100-7.350 МГц КВ4 9.500-9.900 МГц КВ5 11.550-12.100 МГц УКВ 65.8-74.0 МГЦ |
Чувствительность, ограниченная шумами, при соотношении сигнал/шум не менее 26 дБ по напряжению со входа для внешней антенны в диапазоне УКВ не хуже | 3 мкВ |
Чувствительность, ограниченная шумами, при соотношении сигнал/шум не менее 20 дБ по напряжению со входа для внешней антенны в диапазонах ДВ,СВ,КВ не хуже | 100 мкВ |
Чувствительность, ограниченная шумами, при соотношении сигнал/шум не менее 20 дБ по напряженности поля не хуже | ДВ 2.0 мВ/м СВ 1.5 мВ/м КВ 1.0 мВ/м |
Односигнальная избирательность по соседнему каналу при расстройке 9 кГц в диапазонах ДВ,СВ,КВ не менее | 40 дБ |
Односигнальная избирательность по зеркальному каналу не менее | ДВ 50 дБ СВ 40 дБ КВ 30 дБ |
Отношение сигнал/шум в стереорежиме в диапазоне УКВ при входном сигнале 1 мВ не менее | 50 дБ |
Действие автоматической регулировки усиления в диапазонах ДВ,СВ,КВ: изменение уровня сигнала на входе/выходе | 46/5 дБ |
Ослабление боковых настроек в диапазоне УКВ не менее | 30 дБ |
Разделение стереоканалов в диапазоне УКВ не менее | 250 Гц — 24 дБ 1000 Гц — 30 дБ 6300 Гц — 24 дБ |
Ослабление сигнал/фон с антенного входа не менее | СВ 46 дБ УКВ 55 дБ |
Рассогласование стереоканалов по усилению в диапазоне воспроизводимых частот всего тракта в диапазонеУКВ не более | 3 дБ |
Диапазон воспроизводимых частот по электрическому напряжению при неравномерности 3 дБ не уже | УКВ 31.5-15000 Гц ДВ 63-5000 Гц СВ 63- 5000 Гц |
Диапазон действия индикатора настройки по напряжению с входа для внешней антенны не более | ДВ,СВ,КВ 75мкВ УКВ 4 мкВ |
Допустимое напряжение перекрестной помехи не менее | ДВ 0.15 В СВ 0.15 В КВ 0.03 В УКВ 0.03 В |
Номинальное выходное напряжение на розетке УСИЛИТЕЛЬ в монорежиме при номинальном сопротивлении нагрузки 47 кОм | 500 мВ |
Потребляемая мощность не более | 8 ВА |
Габаритные размеры | 430x72x360 мм |
Масса без упакрвки не более | 5 кг |
1й лист-; 2й лист- Схему блока питания и рисунок печатных плат:3й лист-; 4й лист-
Перейти к описанию других тюнеров:
T-7101-stereo T-7111FS-stereo
поиск бытовой техники и электроники по запросу «усилитель Радиотехника У-7111»
dnepropetrovskaya.sindom.com.ua
Усилитель звука UKC SN-838 BT USB + SD + AUX + Bluetooth + Караоке Усилитель звука UKC SN-838 BT с Bluetooth – интегральный усилитель с Bluetooth модулем, со встроенным медиапроигрывателем, с FM радио, с Karaoke и с поддержкой воспроизведения с USB накопителя и карт памяти SD. Стерео усилитель 306BT работает от сети 220V или от 12V, управляется пультом ДУ. Мощность- 30 Вт на канал при 8-ми Омной нагрузке Есть светодиодный дисплей. На передней панели расположены регуляторы громкости, регуляторы тембров, регулятор громкости микрофона, микрофонный вход, AUX вход, окошко IR датчика, кнопка вкл/выкл, светодиодный дисплей и индикатор выходной мощности. В правой части расположены кнопки управления проигрывателя (ими тоже регулируется громкость) и 2 слота – USB и SD card. На задней панели расположены пружинные зажимы для кабеля акустики, аналоговый вход, телескопическая антенна, гнездо для подключения от 12V, сетевой несъёмный кабель 220V. Усилитель воспроизводит аудио файлы MP3 и Wave с USB накопителей (флешки или жесткий диск) и SD карт памяти. Аналоговые источники можно подключать кабелем через вход 2*RCA на задней панели или через отдельный вход mini jack 3,5 мм на передней. Без проводов, по блютузу к усилителю можно подключать мобильные телефоны, планшеты и ноутбуки. Есть в UKC SN-838 BT и модуль Karaoke с регулятором громкости, звук с микрофона накладывается на звук с любого источника. Усилитель предназначен для небольших полочных колонок – Hi-Fi начального уровня, от музыкальных центров, пассивных компьютерных колонок мощностью до 40 Вт и с чувствительностью не ниже 86дБ. Технические характеристики усилителя UKC SN-838 BT Тип Интегральный усилитель звука Количество каналов 2 Блок питания встроенный Схемотехника полупроводниковый Karaoke есть Интерфейсы Входы 2*RCA. mini jack 3.5 мм Разъемы для акустики пружинные зажимы Микрофон jack 6.3 мм Питание 220V, 12V 5A Параметры Выходная мощность 30 Вт (8 Ом, 20 Гц — 20 кГц) Максимальная мощность 50 Вт (4 Ом, 1 кГц, 0.7% КГИ) Cопротивление нагрузки 8-16 ОМ Частота 20 Гц — 20 кГц Коэффициент гармоник <0.02 % (20Гц-20кГц) Отношение сигнал/шум >92 dB Длительная выходная мощность 2*20 Вт (8 Ом) Регулятор тембра ВЧ 15dB (при 10 кГц) Регулятор тембра НЧ 15dB (при 100 Гц) Особенности Поддерживаемые форматы MP3, Wave Bluetooth 3,0 Поддержка USB флэш-накопитель USB, SD / MMC карт до 16 Гб Радио FM 87.5-108 МГц Физические параметры Масса,кг 1.4 кг Габариты, мм 210*170*70 мм Дополнительно Комплектация Усилитель UKC SN-838 BT, пульт ДУ, упаковка
Отечественная техника 20 века
Радиотехника У-7111
Описание усилителя Радиотехника У7111
Усилитель полный RADIOTEHNIKA U-7111 STEREO относится к 4 поколению аппаратуры и соответствует требованиям технических условий 2.032.020ТУ.Усилитель предназначен для усиления,оперативного усиления и коммутации низкочастотных сигналов при работе в составе комплекта бытовой радиоаппаратуры.Усилитель состоит из двух независимых каналов усиления с общим источником питания.В усилителе применена схема защиты,предотвращающая повреждение усилителя при его перегреве,перегрузке по мощности и коротком замыкании в нагрузке.Малый коэффициент загрузки оконечных трпнзисторов,обеспечиваемыйпараллельным включением нескольких транзисторов, и развитая схема защиты,гарантируют высокую надежность усилителя.
- Возможность подключения для воспроизведения 4-х источников сигналов, в том числе: электропроигрывателя, тюнера и двух магнитофонов
- Возможность подключения двух пар акустических систем и их независимую коммутацию
- Возможность подключения стереотелефонов
- Возможность прослушивания сигнала в режимах «стерео» или «моно»
- Возможность тонкомпенсации при малых уровнях громкости
- Возможность ступенчатого уменьшения громкости
- Возможность ограничения диапазона эффективно воспроизводимых частот
- Возможность перезаписи содного магнитофона на другой
- Возможность записи на магнитофон (или перезаписи) сигнала одногоисточника программ и одновременного воспроизведения сигнала от другого источника прграмм
- Возможность одновременной записи на оба магнитофона
- Возможность оперативного контроля записи при наличии магнитофона,имеющего раздельные головки записи и воспроизведения
- Возможность одновременного включения и выключения (нажатием на кнопку СЕТЬ) напряжения питания усилителя и подключенных к розеткам ОТВЕТВЛЕНИЕ СЕТИ (ОТКЛЮЧАЕМОЕ) источников сигналов
- Индикацию включения (свечение индикатора приоритетного входа)
- Индикацию подключенного входа
- Индикацию пиковоймузыкальной выходной мощности по каждому каналу
- Возможность регулировки тембров по 5-ти частотным полосам (графический эквалайзер) или ее отключение
Основные технические характеристики
Номинальная выходная мощность каждого канала усилителя на номинальном сопротивлении нагрузки 8 Ом | 35 Вт |
Максимальная выходная мощность каждого канала усилителя на номинальном сопротивлении нагрузки 8 Ом | 50 Вт |
Пиковая музыкальная выходная мощность каждого канала усилителя на номинальном сопротивлении нагрузки 8 Ом/4 Ом | 110 Вт170 Вт |
Мощность на выходе для подключения стереотелефонов | 85±15 мВт |
Средняя потребляемая мощность не более | 75 Вт |
Номинальное напряжение питания усилителя | 220 Вчастотой 50 Гц |
Номинальная э.д.с. источника сигнала (входное напряжение) для линейных входов/ для корректирующего входа | 500 мВ5 мВ |
Минимальная э.д.с. источника сигнала (входное напряжение) для линейных входов/для корректирующего входа | 200-50 мВ2.0-1.0 мВ |
Диапазон воспроизводимых частот, при неравномерности АЧХ±3 дБ не уже | 10-30000 Гц |
Допускаемые отклонения амплитудно-частотной характеристики в диапазоне звуковых частот от 20 Гц до 20000 Гц относительно уровня сигнала f=1000 Гц для линейных входов/для корректирующего входа не более | ±1.0 дБ±1.5 дБ |
Коэффициент гармоник, в диапазоне частот от 40 Гц до 16000 Гц не более | 0.2 % |
Отношение сигнал/взвешенный шум для линейных входов/ для корректирующего входа не менее | 76 дБ60 дБ |
Габаритные размеры усилителя | 431x360x72 мм |
Масса усилителя без упаковки не более | 7.0 кг |
Схема усилителя ниже на скрепке. Архивированный файл в формате djvu. Если возникли проблемы с чтением- весь необходимый софт можно найти на странице «программы для радиолюбителя».
Файл | Описание | Размер файла: |
---|---|---|
Радиотехника У-7111-Стерео | схема | 2276 Кб |
Radiotehnika У-7111-стерео, Усилитель полный ремонт
Радиотехника начинающим перейти в раздел. Букварь телемастера перейти в раздел. Основы спутникового телевидения перейти в раздел. Каталог схем перейти в раздел.
В гостях у Александра Клячина. Забыли пароль? Без описания. Поиск в теме Версия для печати. Имеется усилитель Radiotehnika У 50 W ном.
Принципиальная электрическая схема усилителя Радиотехника У и его блоков, фото и внешний вид устройства.
В шасси размещены все блоки усилителя, выполненные на печатных узлах: блок защиты, блок управления, блок усилителей мощности, блок эквалайзера, блок индикации, коммутатор входов. Блок питания усилителя имеет собственное сварное металлическое шасси, монтируемое на общей сварной раме. Монтаж всех блоков в шасси осуществлен с помощью крепежных винтов, электрические межблочные соединения выполнены одиночными и ленточными проводами, оканчивающимися разъёмами. Декоративная лицевая панель изготовлена из ударопрочного полистирола с поверхностным окрашиванием эмалями. Графические изображения и надписи нанесены методом трафаретной печати.

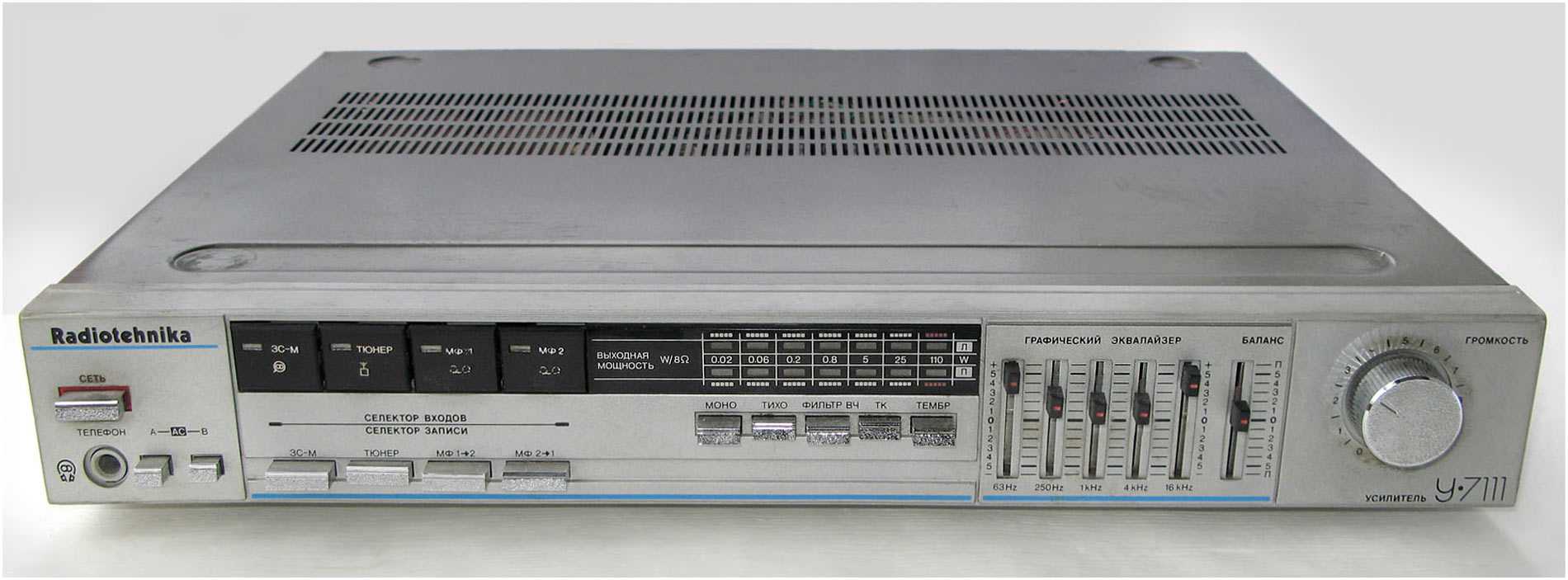

Известному усилителю Radiotehnica У стерео 30 лет, а он до сих пор в форме! Этот Радиотехника — пожалуй самый распространенный и самый дешевый усилитель, именно советской золотой эпохи звукостроения. Внешний вид. Усилитель Радиотехника У довольно изящный на вид, кстати усилитель У потолще будет.
