Ремонт сабвуфера в домашних условиях

Ремонт сабвуфера своими руками — без особых знаний

Ремонт сабвуфера своими руками — одна из часто встречающихся поломок происходит в усилителе, который встроен в сабвуфер. Много неудобств приносят сетевые искажения в звуке, именно частота 50 Гц вносит больше всего низкочастотных помех в звуковой тракт. Поэтому чаще всего приходится бороться с этой частотой как с помехой.

Искаженный звук и гул в динамиках

Проникающие в акустическую цепь эти помехи создают в динамических излучателях нежелательный низкочастотный гул. Одним из эффективных вариантов снижения такого дефекта, это установка в цепи питающего напряжения конденсаторов большой емкости, для сглаживания выпрямленного напряжения. Как правило, в схемах, собранных на транзисторах или микросхемах, виновником оказывается пришедший в негодность электролитический конденсатор в цепи фильтра. Поэтому в динамиках появляются шумовые искажения.

Ремонт активного сабвуфера своими руками и в процессе поиска причины, демонтируем теплоотвод и перед нами предстает такая картина: один из конденсаторов стал «беременным» (его видно на снимке). Помимо этого, была еще на текстолитовой печатной плате вырвана контактная площадка.

Для качественного ремонта усилителя, необходимо поменять сразу обе емкости. Так как второй кондер, тоже мог потерять часть своей емкости, а эта пара должна быть идентичной. Поэтому и меняем сразу пару, так будет надежнее и дольше прослужат. К тому же, как выяснилось, наружная оболочка конденсатора лопнула от внутреннего давления, а электролит вытек наружу и запачкал плату.

Выпаиваем проблемные емкости, а вместо них устанавливаем новые конденсаторы, желательно от известных фирм.

Далее необходимо очистить спиртом печатную плату от попавшего на нее электролита, поставить емкости на место, не забывая соблюдать полярность и запаять.

В моем случае пришлось немного отформатировать выводы новых конденсаторов, так как отверстия в плате были несколько шире по центрам. После формовки они прекрасно установились на свои места. Но все-таки для большей надежности, основание емкостей лучше обработать термо клеем или эпоксидным клеем, чтобы противостоять вибрации внутри сабвуфера.

Отсутствие звука

Что нужно предпринять, когда светодиоды для визуального контроля за работой устройства показывают, что все нормально, но один канал все-таки не работает. Такая проблема может свидетельствовать также о неисправности в усилителе. Тем не менее, вначале следует проверить визуально и путем прозвона сигнальный тракт идущий от источника звука к сабвуферу.

Кроме выше описанного ремонта печатной платы по замене вздутых конденсаторов, нужно проверить выходные транзисторы либо интегральные микросхемы. Также велика вероятность, что неисправность находится в блоке питания, который не обеспечивает схему нужным напряжением питания. Вообще-то, любую радиоаппаратуру начинать ремонтировать нужно всегда с проверки именно блока питания, то-есть с замера всех исходящих напряжений.

Многие автомобилисты хотят сэкономить на мелочах, поэтому стремятся узнать о том, как произвести ремонт сабвуфера своими руками. При этом, имея небольшие профессиональные знания в данной области, вполне возможно произвести домашний ремонт сабвуфера своими руками.

Однако некоторые действия по ремонту агрегата автомобильный сабвуфер Sven стоит производить исключительно в условиях автомобильного центра. Кстати, не придется нести сабвуфер в том случае, если в нем вышел из строя усилитель, подвес или же один из динамиков.

Вопрос того, как отремонтировать сабвуфер, часто возникает у владельцев не только автомобильной, но и остальной аудио аппаратуры, поскольку отказываться от отменной акустики не хочет никто.

ПРАВИЛЬНОЕ ПОДКЛЮЧЕНИЕ САБВУФЕРА К УСИЛИТЕЛЮ

Короб для сабвуфера своими руками чертежи, схемы, фото и

Подключение сабвуфера к усилителю производится посредством автомобильного конвертора звука (адаптер, переходник). Это небольшого размера устройство имеющее пару RCA выходов и двумя парами проводов, два из которых служат для подключения динамического излучателя. Остальные провода можно просто спрятать — они не нужны пока. Провода линейных выходов (RCA OUT) нужно подсоединить к усилителю.

Принцип подключения сабвуфера к одноканальному усилителю

Чтобы подключить автомобильный сабвуфер к моно-усилителю, вам нужно будет провода положительного и отрицательного напряжения от усилителя подать на аналогичные клеммы сабвуфера — только и всего. Немножко сложнее производится подключение нескольких сабвуферов пассивного действия. Их соединение выполняется по параллельной либо последовательной схеме, но с обязательным точным расчетом их внутреннего сопротивления.

Принцип подключения сабвуфера к двухканальному усилителю

В этом варианте подключение выполняется по мостовой схеме. Такая технология подключения прекрасно работает фактически со всеми усилителями двухканального типа, к которым необходимо добавить еще один сабвуфер. Здесь тоже все просто — берем плюсовой провод с одного канала, а минусовой провод со 2-го канала и подаем на соответствующие клеммы сабвуфера.

Особое внимание при таком подключении нужно уделять внутреннему сопротивлению саба, которое должно составлять 4 Ом. Помимо этого, следует взять во внимание, что при таком варианте выходная мощность обоих каналов складывается. Если усилитель имеет функцию переключения моно и стерео режимов, то в таком случае подключаются провода к плюсовой и минусовой клемме одного канала

Если есть необходимость подсоединить к усилителю два сабвуфера, то в таком случае акустический кабель от них подается на разные каналы

Если усилитель имеет функцию переключения моно и стерео режимов, то в таком случае подключаются провода к плюсовой и минусовой клемме одного канала. Если есть необходимость подсоединить к усилителю два сабвуфера, то в таком случае акустический кабель от них подается на разные каналы.

Для правильной и четкой работы сабвуфера следует предусмотреть LPF-фильтр НЧ, который установит верхнюю границу низкой частоты.

Принцип подключения сабвуфера к четырехканальному усилителю

Стандартное подключение акустической системы к четырехканальному усилителю считается вариант по схеме с двумя колонками и одним сабвуфером.

Итак, типовым способом подключения к усилителю аудио системы будет вариант из двух динамиков и сабвуфера. В этом случае саб подключается к усилителю по мостовой схеме, а аудио колонки каждая к своему каналу. Особенность такого подключения заключается в том, что динамики должны работать с фронтальными каналами, а саб с тыловыми. Но при этом имеется возможность подключения пары сабвуферов разным тыловым каналам.

Как заклеить динамик на колонке: пошагово

Наиболее часто происходит частичное или полное повреждение подвеса. Ремонт колонки с заменой поврежденного подвеса на новый за 6 шагов:

1. Произвести выемку поврежденного подвеса. Он легко снимается с помощью плоской отвертки, если места склейки с диффузором предварительно прогреть горячим воздухом.
2. Очистить диффузор и корпус от остатков клея с помощью растворителя. Операцию можно повторить дважды. Попадание растворителя на кожу может вызвать раздражение. Работы должны производиться в резиновых перчатках.
3. Установить диффузор по центру таким образом, чтобы он не соприкасался с катушкой.
4. Нанести кисточкой клей SL тонким слоем (не более 3 мм) по контуру диффузора и подвеса.
5. Приложить новый подвес к диффузору, прижать склеиваемые поверхности, выдержать 10-20 минут до первичного схватывания.
6. Через 24 часа произвести сборку динамика и тестирование.

Ремонт частично поврежденного подвеса без выемки за 6 шагов:

1. Демонтировать динамик из корпуса.
2. Очистить от пыли и грязи.
3. Аккуратно кисточкой легкими движениями нанести силиконовый герметик на оставшуюся часть резинового подвеса, поддерживая снизу те места, где резина лопнула. Оставить на 30 минут для схватывания.
4. Из плотной брезентовой ткани вырезать кусочки в виде небольших квадратов, которыми будут заклеены места с осыпавшейся подвеской. Промазать силиконом квадраты и места склеивания на диффузоре и диффузородержателе, куда они будут наклеены. Сверху наклеенных квадратов нанести слой силикона. Оставить на 30 минут.
5. Нанести еще один слой силикона плотным слоем по контуру восстановленного подвеса и оставить на 24 часа.
6. Поставить динамик на место в корпус, провести тестирование.

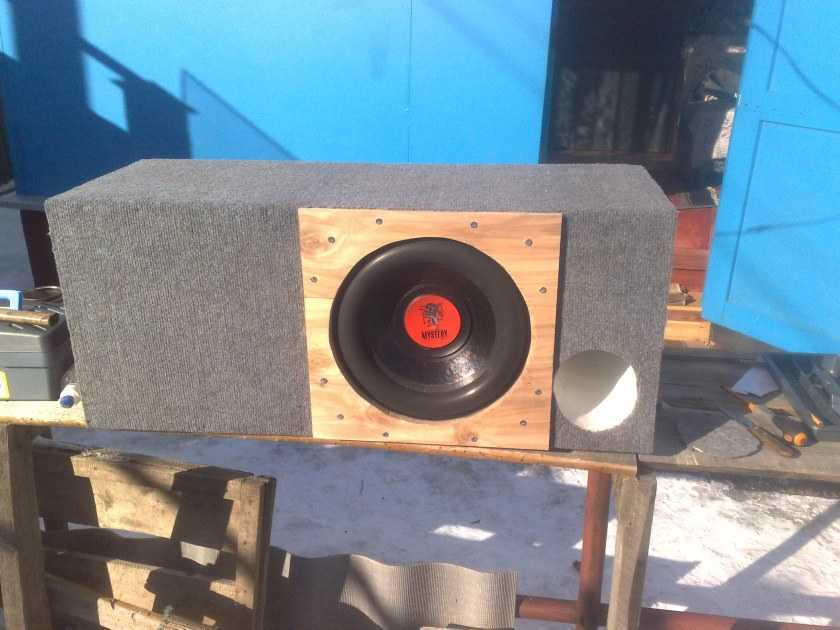

Как сделать сабвуфер своими руками в машину? Фазоинвертор

Оговоримся сразу: это наиболее простое устройство с трубкой, для качественного воспроизведения низкочастотных звуков. Чтобы не пропускать звуковые волны нужно правильно выбрать материал. Подходящим вариантом служит многослойная фанера примерно 160 мм, а лучше лист, толщиной 30 мм.

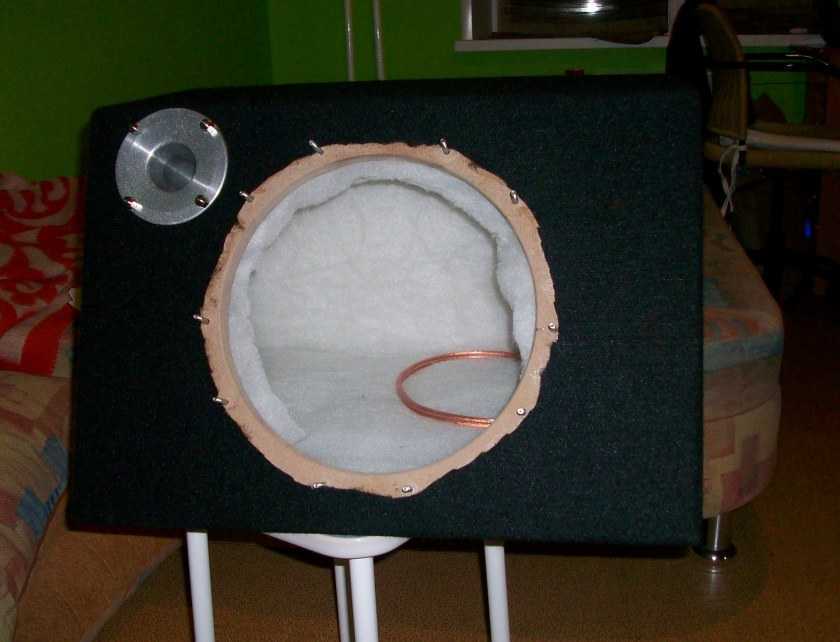

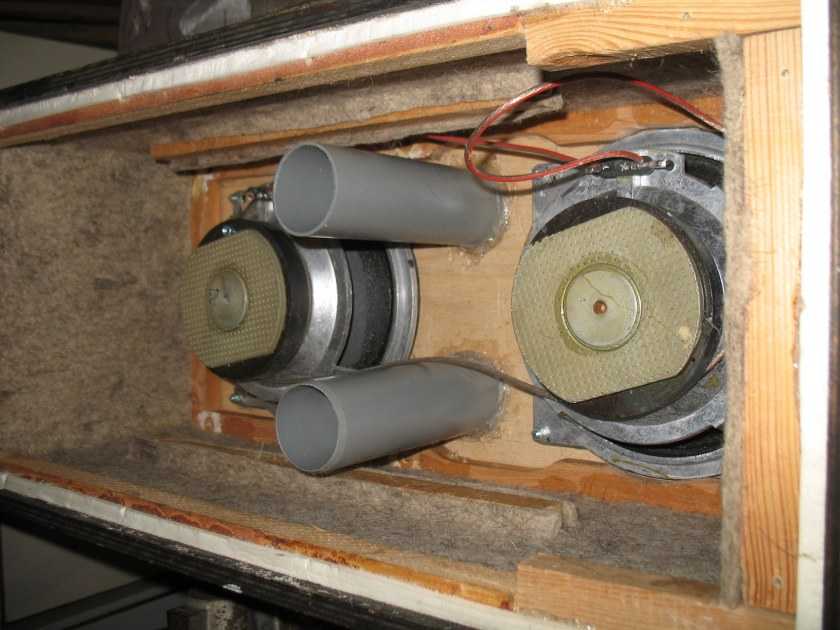

Делаем сабвуфер в авто своими руками – изготовление корпуса фазоинвертора

Отдельно готовят части: боковые, переднюю, заднюю, нижнюю и верхнюю. Используя предварительно взятые расчёты. В передней части вырезается отверстие под динамик. Под ним обустраивается выход для трубки. Когда в передней панели выполнены 2 отверстия склеиваются между собой боковые части короба.

Для закрепления конструкции фиксируются саморезами. Это дополнительная защита от несанкционированного выхода звука. В задней части корпуса нужно вырезать мини отверстие небольшого диаметра для проводов. Перед сборкой всей конструкции нужно вставить динамик, выполнить внутреннюю отделку корпуса используя для связки эпоксидную смолу и/или герметик.

Для улучшения «шумки» тщательно промазываются все стыки и щели конструкции. Последний аккорд – это клейка шумоизоляционной ткани. Закончив с внутренними работами, переходим к обустройству внешних частей, обтягивая корпус карапетовой тканью. Она должна закрывать все щели. Крепим динамик и выводим провода через ранее проделанное отверстие. Далее, подключаемся к штатной акустической системе машины.

Ремонт домашнего сабвуфера своими руками

Ремонт и восстановление саба своими руками нужно проводить от простого к сложному. Одним из распространённых дефектов домашней звуковой системы является повреждение соединительных кабелей. Особенно часто это происходит там, где имеются домашние животные. Поэтому если в низкочастотной колонке пропал звук, прежде всего, нужно проверить провода. В бытовых звуковых комплексах и домашних кинотеатрах пассивная колонка находится в стороне от блока УНЧ. Питание к устройствам не подводится, поэтому достаточно проверить целостность звукового кабеля. Сначала проверяется наличие низкочастотного сигнала на выходном разъёме, затем на конце кабеля, который подключается к колонке. При отсутствии сигнала кабель лучше заменить.

Если кабель исправен, а звук в колонке отсутствует нужно проверить динамик. Это делается с помощью тестера или обычной батарейки. Когда её контакты замыкаются на вход колонки, в динамике прослушиваются щелчки.Когда на внешних клеммах тестер показывает обрыв нужно вскрыть колонку и проверить сопротивление динамика непосредственно на его контактах. Отсутствие сопротивления говорит об обрыве звуковой катушки громкоговорителя. Отремонтировать динамик саба в домашних условиях можно, но разборка динамика и ремонт звуковой катушки являются темой отдельной статьи и подробно здесь не рассматриваются. Для того чтобы добраться до звуковой катушки нужно отпаять концы катушки от клемм динамика и аккуратно отделить диффузор и центрирующую шайбу от металлической корзины. Затем, в зависимости от степени повреждения катушка перематывается, меняется на новое изделие, или выполняется восстановление отклеившихся витков.

Как удалить металлические опилки из магнитного зазора?

Если в магнитном зазоре присутствуют металлические опилки, то при работе динамика могут появиться паразитные призвуки, такие как шуршание, потрескивание и прочее.

Чтобы удалить опилки используют два простых инструмента – отрезок медной или латунной проволоки и деревянную лопатку. Лопатку для крупных динамиков можно выстругать из ручки от маленькой кисточки, а для мелких – из зубочистки.

Вначале, при помощи загнутой проволочки, опилки перемещаются в видимую область магнитного зазора.

Затем деревянная лопатка покрывается слоем клея «88Н», которому дают подсохнуть. Когда клей немного отвердеет, лопатку помещают в магнитный зазор и собирают опилки. Если за один приём все опилки удалить не удалось, то лопатка очищается и на неё наносится новый слой клея.

Обе вышеописанные операции повторяются до тех пор, пока в магнитном зазоре перестанут просматриваться опилки.

Вернуться наверх к «Навигации».

Антиакустика

Это очень важная часть при обустройстве домашнего кинотеатра и сабвуфера в частности. Нужно создать отличную антиакустику, особенно если вы живёте не в своём доме, а в многоквартирном.

Соседи могут пожаловаться на громкий звук, и они имеют право. Создайте качественную изоляцию звука и смотрите сериалы и фильмы, слушайте музыку столько, сколько хотите.

Первое, чем нужно запастись для создания грамотной изоляции звука — специальный акустический поролон. Это довольно популярный материал, который регулярно используют музыканты для оформления домашних музыкальных студий.

Отличается высокой эффективностью и малой стоимостью. Можно найти звукоизоляционный поролон на различных интернет-ресурсах от сторонних производителей, тогда цена будет и то меньше.

Так же, можно модернизировать уже имеющиеся стены в вашем доме так, чтобы они добавляли антиакустики и звукоизоляции. Есть специальный дизайн формы потолка, который не получится установить в домашних условиях, но если вы потратитесь и закажете оформление у профессионалов, то вы точно не пожалеете.

Как удалить металлические опилки из магнитного зазора?

Если в магнитном зазоре присутствуют металлические опилки, то при работе динамика могут появиться паразитные призвуки, такие как шуршание, потрескивание и прочее.

Чтобы удалить опилки используют два простых инструмента – отрезок медной или латунной проволоки и деревянную лопатку. Лопатку для крупных динамиков можно выстругать из ручки от маленькой кисточки, а для мелких – из зубочистки.

Вначале, при помощи загнутой проволочки, опилки перемещаются в видимую область магнитного зазора.

Затем деревянная лопатка покрывается слоем клея «88Н», которому дают подсохнуть. Когда клей немного отвердеет, лопатку помещают в магнитный зазор и собирают опилки. Если за один приём все опилки удалить не удалось, то лопатка очищается и на неё наносится новый слой клея.

Обе вышеописанные операции повторяются до тех пор, пока в магнитном зазоре перестанут просматриваться опилки.

Вернуться наверх к «Навигации».

Ремонт автомобильного саба своими руками

Так как все элементы автомобильной звуковой системы постоянно подвергаются тряске и вибрации, то самым распространённым дефектом является нарушение контакта. Это касается как системы электропитания, так и звуковых межблочных линий. Если в динамиках слышно характерное шипение, то работоспособность усилителя можно проверить, прикоснувшись отвёрткой к входной клемме. Отсутствие звука в динамиках может быть из-за неисправности соединительного провода. Если блок питания выдаёт нормальное напряжение, но динамики вообще молчат, нужно проверять элементы УНЧ, начиная с выходного каскада. Диагностику и поиск неисправностей в усилителе может выполнить только специалист, поэтому при отсутствии опыта лучше обратиться в мастерскую.

Не работает активный сабвуфер «Crown»

Под брендом «Краун» выпускаются как автомобильные активные низкочастотные системы, так и бытовые устройства, предназначенные для персональных компьютеров. Автомобильный активный сабвуфер «Краун» отличается формой корпуса, выполненного в форме бочки.Как проверить сабвуфер если он перестал работать. Конструкция звуковых устройств практически ничем не отличается друг от друга, поэтому обнаружение и локализация неисправностей осуществляется по общим правилам. При отказе встроенного источника питания не будет работать световой индикатор включения. В любом случае активную колонку нужно будет вскрыть, чтобы визуально определить возможные подгоревшие радиоэлементы.

Сабвуфер включается, но не работает, а в громкоговорителе слышен низкочастотный фон, громкость которого изменяется при вращении ручки «Усиление». Это означает, что низкочастотный канал работает, но входной сигнал с внешнего устройства не поступает. Проверить звуковую систему можно подав на входной разъём звуковой сигнал с любого источника.

Автомобильный усилитель 8212 делаем сами

Вс 24 Ноя 356 Рубрика: Усилители мощности Простой, довольно мощный и дешевый автомобильный усилитель можно реализовать с минимальными затратами всего за один день. Этот проект призван доказать #8212 на сколько маленьким и дешевым может быть полноценный усилитель для авто. 12- Вольтовые микросхемы с питанием от бортовой сети автомобильного аккумулятора не могут обеспечить нужную мощность для питания сабвуферных головок, следовательно, возникает необходимость применить более мощные усилители с двухполярным питанием.

Основная проблема применения мощных усилителей, заключается в том, что для их запитки нужно будет использовать преобразователь напряжения, который и будет обеспечивать нужные параметры, для питания усилителя.

Инвертор #8212 серьезная вещь и если кто-то собирает его впервые и нет опыта, то с ним лучше не связаться.

В моем случае потребовалось собрать простой усилитель с выходной мощностью 100-120 ватт для питания сабуфера.

Сразу выбор впал на микросхему ТДА7294, хотя изначально планировал на транзисторах реализовать, но если речь идет о сабвуферном усилителе небольшой мощности, то транзисторы уступают микросхемам.

Усилительная микросхема подключена по стандартной схеме, особо останавливаться на сборке усилителя не буду, поскольку ничего сложного в этом нет.

Основные характеристики микросхемы TDA7294 таковы.

Переходим к ремонту

Если вы твердо решили, что перемотка динамика сабвуфера для вас не проблема, тогда, подготовьте следующие материалы и инструменты:

• Шеллак (либо эпоксидку) для промазывания обмотки сабвуфера
• Растворитель
• Клей резиновый
• Отвертку
• Паяльник
• Микрометр
• Шуруповерт

Разборка

Не все так просто, как кажется, самостоятельный ремонт авто сабвуфера, работа кропотливая:

• Сначала нам необходимо аккуратно разобрать и снять головку сабвуфера, действовать следует не спеша, резкие движения руками недопустимы, иначе можете повредить гильзу катушки
• Кроме того, нужно соблюдать чистоту в процессе работы, чтобы не попала пыль в магнитную систему, и уж тем более стружка металлическая
• Иначе, потратив много сил и времени, вместо работающего сабвуфера мы получим груду звенящего хлама
• Когда добрались до самой гильзы, следует аккуратно размотать старый провод, при этом подсчитать количество витков и в слое и общее количество в катушке
• Тут чем точнее посчитаете, тем качественнее в итоге получается качество ремонта
• Затем нужно обязательно измерить диаметр провода
• Микрометр и нужен для этой цели
• Можно, разумеется, замерить штангенциркулем, но точность измерения ниже, если подобных инструментов нет, можете схитрить
• На отвертку либо гвоздь наматываете проволочку, очень плотно, чтобы виток к витку, и так 10 – 30витков, замеряете длину намотки при помощи линейки
• Затем надо разделить эту длину на количество намотанных витков, и вы получите примерный диаметр нужного провода (погрешность линейки большая)

Подготавливаем к перемотке

Теперь необходимо подготовить диффузор сабвуфера к перемотке:

• При помощи оправки, подходящей по диаметру, закрепляете его гильзу в шуруповерте
• Нужно очень точно подогнать оправку и гильзу, чтоб не деформировать в процессе её перемотки
• Намазываем эпоксидкой либо лаком поверхность гильзы
• Затем нужно будет очистить проволоку нужного нам диаметра
• Проволочку пропускаем через тряпочку, пропитанную растворителем
• После этого смазываем эпоксидкой, либо шеллаком
• Разумеется, после этого, инструкция предписывает, что покрытие должно просохнуть

Перемотка

Проволока и гильза у нас готовы, переходим к перемотке:

Сразу припаиваем начало новой обмотки ко второму, если идти по ходу намотки проволоки, выводу (таким образом исключаем лишнее пересечение проводов, это положительно сказывается на сроке службы отремонтированного динамика) и начинаем наматывать, фото ниже
Важно при этом фиксировать натяг и считать витки не забывать, ведь чем точнее мы намотаем, тем будут ближе к заводским характеристики динамика
После каждого слоя лучше проходить обмотку лаком, после укладки обмотки, припаиваете второй контакт, отрезаете проволоку
Промазываете всю катушку ещё раз лаком

Первый слой нашей обмотки, надетой на шуруповерт

• После завершения намотки катушки, нужно будет оставить её на сутки для полной просушки
• А если вы использовали шеллак, тогда катушку необходимо нагреть до 80-120 градусов (например в духовке)
• Шеллак в ином случае не застынет
• Вот главное неудобство при применения шеллака
• Зато когда он высыхает, остается некоторая доля эластичности, что полностью исключает повреждение обмотки от усыхания пропитки либо при её термическом расширении
• После просушки остается присоединить диффузор к динамику, и
• ремонт автомобильных сабвуферов считать выполненным успешно, если все работает

Собираем все в кучу

Чтобы катушка не терлась об магнитную систему, нам необходимо выставить равномерный круговой зазор:

• Для этой цели подойдет бумага, нарезанная полосками
• Вставляем ее по кругу (где это возможно) между корпусом и катушкой, тем самым получаем равномерный зазор
• Проверяем на отсутствие заеданий и зацеплений, перемещая рукой диффузор аккуратно вниз и вверх

Вставляем бумажки между катушкой и корпусом

• Затем проклеиваем подвеску нашего динамика и аккуратненько вставляем на место
• Даем деталям время подсохнуть
• Потом можно вытаскивать центровочные бумажки
• Еще раз нужно проверить на заедание
• Когда все в полном порядке, кладем слой клея
• Высушим и ставим готовый сабвуфер в машину, на проверку
• Не забываем при этом снизить громкость вполовину
• Перемотка катушки сабвуфера завершена

Скидочные карты

Сабвуфер не работает? Не работает вообще или хрипит? Такое вполне может произойти. Что же случилось? Где искать причину? В платах электроники или в электромеханических устройствах? На эти вопросы однозначного ответа нет. Причина может быть как в электронике, так и в динамиках. Несмотря на кажущуюся простоту, сабвуфер является сочетанием идеально настроенных усилителя, кроссовера и динамиков. Протестировать сабвуфер не составляет особого труда. Достаточно послушать, как он звучит на низких частотах при предельно высокой мощности. Конечно, это далеко не полный тест, который требует наличие слуха или хотя бы приблизительного представления, что именно должно слышаться при нормальной работе. Однако если слышен достаточно сильный и чистый звук, в большинстве случаев это говорит о качественной настройке и хорошей работе сабвуфера. Это, по сути, и есть основная задача при ремонте и последующей наладке сабвуфера.

Подключение

Сабвуфер мистери активный как подключить

Подключение может осуществляться несколькими основными способами. При этом каждый из них является оригинальным.

Подключение в соответствии с низким уровнем знаний

Схема подключение сабвуфера мистери активный

При этом, само подключение осуществляется путем соединения линейного входа специального усилителя(см.Как подключить к автомагнитоле усилитель и сабвуфер: сам себе мастер) к входу сабвуфера. Данный вход называется «стерео». После подключения, внутри усилителя эти сигналы либо смешиваются, либо переходят на 2 разных усилителя.

Основные технические данные

Мистери саб в комплекте

Сабвуферы Мистери обладают такими основными характеристиками:

• Динамик небольшой – всего 1 х 200 мм.
• Может достигать мощности до 200 Вт, но это его максимальное значение.
• Диффузор обладает диагональю 8 дюймов, что обусловлено тем, что выполнен он из кевлара и номекса.

• Оснащен магнитом, имеющим вес 425 грамм. Собственно, этим и обуславливается вообще общий вес устройства.
• Звуковая катушка имеет размер 1,5 дюймов. Выполнена она из алюминиевого материала.
• Частота среза вполне может быть урегулирована. Ее значения колеблются от 40 до 160 Гц.
• Может воспроизводить частоты, входящие в диапазон 30-200 Гц.
• Есть возможность регулировать уровень баса при помощи пульта.
