Обзор моделей магнитол erisson

Функции и описание органов управления

Наши изделия разработаны в соответствии с международным стандартом качества,

безопасности, функциональности и дизайна.

Перед началом эксплуатации прибора внимательно прочитайте данную инструкцию, в которой

содержится важная информация, касающаяся Вашей безопасности, а также рекомендации по правильному использованию изделия и уходу за ним.

Сохраните инструкцию для дальнейшего обращения по вопросам эксплуатации.

Данное устройство поддерживает воспроизведение файлов форматов MP3 с жёстких дисков и носителей USB/ SD/ MMC

Функции и описание органов управления

FM MP3 WMA PLAYER

1. Кнопка ВКЛ/ВЫКЛ

2. Регулятор уровнянастроек3. Кнопка ТОНКОМПЕНСАЦИЯ4. Кнопка ЧАСЫ (может также использоваться в режиме STANDBY)5. Жидкокристаллический дисплей6. Разьем доп. аудио входа (AUX) для внешних источников

7. Крышка отсека для карт памяти (встроенные слот для SD-карт и USB-разьем)

8. Переключатель режимов работы MODE9. Кнопка MUTE

10. Переключатель STEREO/MONO11. Сканирование вниз по диапазону / Выбор вниз12. Сканирование вверх по диапазону / Выбор вверх13. Переключатель диапазонов BAND / Автонастройка радиоприемника14. Сохраненная настройка радио 1 / ПАУЗА / ВОСПРОИЗВЕДНИЕ (PAUSE / PLAY )15. Сохраненная настройка радио 2 / Кнопка « Поиск по треку »16. Сохраненная настройка радио 3 / Кнопка « ПОВТОР » (REPEAT)17. Сохраненная настройка радио 4 / Кнопка произвольного воспроизведения RANDOM18. Сохраненная настройка радио 5 / Кнопка « — 10 »19. Сохраненная настройка радио 6 / Кнопка « + 10 »

20. Окошко приемника дистанционного управления

Полный перечень производителей:

• Akai
• Akira
• BBK
• Changhong
• Daewoo
• DNS
• Elenberg
• Erisson

• Funai
• Fusion
• GoldStar
• Grundig
• Helix
• Hitachi
• Hyundai
• Irbis

• Izumi
• JVC
• LG*
• Loewe
• Mystery**
• NEC
• Orion
• Panasonic

• Philips
• Pioneer
• Polar
• Rainford
• Rolsen
• Samsung
• Sanyo
• Saturn

• Sharp
• Shivaki
• Sony
• Supra
• TCL
• Telefunken
• Thomson
• Toshiba

• Trony
• Universum
• Vestel
• Витязь
• Горизонт
• Рубин
• Сокол

Телевизоры – это очень популярная домашняя техника, почти в каждом доме можно увидеть данную бытовую технику. Они бывают разных видов, разных размеров и с разными функциями.

Когда-то эти устройства были черно-белыми, потом цветными, с дистанционными пультами управления, LED (Light Emitting Diode) – жидкокристаллические и др. На сегодня, технический прогресс шагнул вперед – с новыми технологиями появились «умные телевизоры» или «Smart TV».

Просмотр телика является очень популярным времяпровождением многих людей. Фильмы, телепередачи, сериалы, мультфильмы – популярный способ провести время с удовольствием. Посмотреть любимый фильм или интересную телепередачу после тяжелого трудового дня – отличный метод расслабится и отдохнуть.

СХЕМА ПОДКЛЮЧЕНИЯ Rearleftloudspeaker.

СХЕМА ПОДКЛЮЧЕНИЯ

Rearleftloudspeaker — задний левый динамик: «+» к голубому проводу «-» к голубому с черным Reaггightloudspeakeг — задний правый динамик: «+» к зелёному проводу «-» к зелёному с черным Fгontгightloudspeakeг — передний правый динамик: «+» к серому проводу «-» к темно серому Fгontleftloudspeakeг — передний левый динамик: «+» к коричневому проводу «-» к темно коричневому

Сопиес11йеап1еппа — подключение активной антенны: сиреневый проводConnectthebatteгyanode — жёлтый провод с предохранителем: подключение к «+» аккумуляторной

батареи (для сохранения настроек)

Connecttheignitionswitch — красн^хй провод с предохранителем для подключения к проводу включения

Connectthebatteгycathode — черный провод для подключения к «-»клемме аккумуляторной батареи

Как подключить телевизор эриссон к цифровой приставке

В связи с полным переходом на современное цифровое вещание, стало необходимо настраивать свои телевизоры на прием цифрового ТВ. Ведь настроить аналоговые каналы было легче, чем перейти на цифру. Установка каналов на телевизоре Erisson несложная главное следовать приведенной инструкции по настройке. Для старых моделей телевизоров Ериссон необходимо приобретать цифровую приставку, так смотреть цифру без нее не получиться. Приобретя же новый телевизор Erisson Smart tv сейчас они в основном выпускаться на Андроиде,вам не потребуется приставка, все что нужно это настроить цифровое телевидение. Главное убедитесь что ваш телеприемник поддерживает цифру.

Пульт для телевизора Erisson

Описание кнопок Пульта для телевизора Erisson.

1. POWER («Кнопка вкл./выкл.») 2. MUTE («Режим без звука»): Для включения звука снова нажмите кнопку. 3. 0-9 («Цифровые кнопки»):Кнопки для ввода номера канала. 4.FREEZE(«Остановка изображения»): Остановка и зависание изображения. 5. RECCALL переключение на канал, который Вы смотрели раньше. 6. P.MODE («Режим изображения»): Выбор другого режима изображения. 7. звуковая система MTS ( Nicam, BTSC, MONO, STEREO и др.). 8. S.MODE («Режим звучания»):Выбор другого режима звучания. 9. SLEEP («Сон»):Установка времени перехода в дежурный режим. 10. SOURCE («источ ник»): Кнопка перехода к источнику входа. 11. ◄►▲▼ Кнопки навигации. 12. OK («Ввод»):Кнопка подтверждения выделенной функции меню. 13. MENU («Меню»): Вызов и выбор системного меню 14. EXIT («Выход»): Нажмите на эту кнопку, чтобы выйти из экранного меню телевизора (OSD). 16. CALL информация о состоянии системы, исчезает через 10 сек. 17. («Отношение ширины к высоте»): Соотношение сторон ТВ изображения. ROOT («Возврат в каталог»): Во время воспроизведения фото или видео, при нажатии на кнопку воспроизведение прекратится и ROOT произойдет возврат в текущий каталог, в режиме USB. 18.Нажмите на данную кнопку для вызова меню медиапригрывателя VOL- («Громкость»):Уменьшение громкости. 19. Кнопки переключения программ вперёд/назад из ранее настроенного списка каналов. 20. Красная, зеленая, желтая и синяя кнопки имеют различные функции в разных моделях ТВ. На экране ТВ появится подсказка для этих кнопок. 21. PREV («Возврат назад»): Нажмите на кнопку, чтобы вернуться назад 22. STOP («Остановка»): USB Нажмите на кнопку, чтобы остановиться в режиме. INDEX («Классификационная страница»):Вызов классификационной страницы в режиме телетекста. 23. ЦВЕТНЫЕ КНОПКИ: для перехода от отображаемого меню на странице телетекста к функциям редактирования программы. 24. Перемотка назад. 25. Поиск назад 26. SIZE изменение масштба страницы в режиме телетекста 27. SUBTITLE отображение скрытого текста в контексте телетекста. 28. Перемотка вперёд 29. Поиск вперёд 30. SUBPAGE («Подстраница») 31. GOTO («Переход к»)

На нашем сайте можно скачать Пульт для телевизора расположение и обозначение кнопок дистанционного управления, а также инструкцию и Руководство пользователя

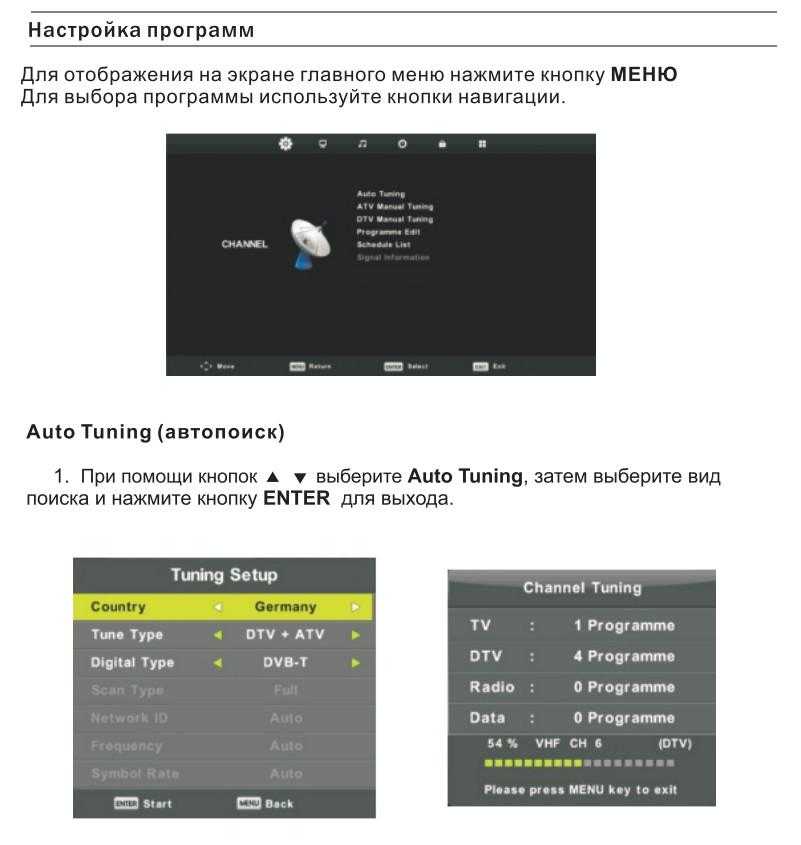

Настройка телевизора Erisson

Настройка производится нажатием кнопки МЕНЮ на пульте дистанционного управления. Ручная настройка телевизора Эриссон осуществляется в режиме АТВ следующим образом: «Current CH» — установите номер канала «Color Sistem» — выбор системы цветности. «Sound Sistem» — выбор системы звука. «Fine Tune» — настройка частоты канала «AFC» — точная автоматическая настройка «Search» — нажать для поиска телевизионных каналов вверх или вниз от текущего значения частоты.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Максимальная звуковая мощность Ди.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Максимальная звуковая мощность ДинамикиМР3 соотношение сигнал/шум

Напряжение бортовой сети

Максимальный ток РАДИОДиапазон принимаемых частот РМ соотношение сигнал/шум РМ чувствительность (не хуже)

Промежуточная частота Напряжение на аудио выходе

ВОСПРОИЗВЕДЕНИЕ ММС/8В&и8В Воспроизводимые файлах Диапазон частот

Нелинейные искажения (не более)

Отношение сигнал/шум (не хуже)

4X50 Вт (12В) / 4 X35BT (24 В)

12 Вольт или 24 Вольт (минус на кузов)

15A(12B)/10A (24В)

87.5MHz-108MHz

1200мВ (макс.)

ФУНКЦИИ ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

Если ресивер включен:2.1 Нажмите и удерживайте кнопку «+» или «-», чтоб увеличить / уменьшить громкость

2.2 Нажмите >>| или |<< , чтоб выбрать предыдущую или последующую песню2.3 В режиме воспроизведения радио или MP3, при нажатии кнопки MUTE звук будет

приглушен, повторное нажатие кнопки возвращает исходное звучание

2.4 Последовательное нажатие кнопки ЕЦвключает соответствующие предустановки

эквалайзера

Модели магнитол

Подключение магнитолы Erisson не доставит особых хлопот, справится с ним даже не имеющий опыта в этом автолюбитель. Инструкция для магнитолы Erisson полностью написана на русском языке с соблюдением правил и орфографии. Если вы брали магнитолу с рук или потеряли инструкцию, то скачать ее, а так же схема магнитолы Erisson находится на официальном сайте производителя. Давайте рассмотрим некоторые модели более подробно.

Erisson RU1001

Бюджетная МР3 магнитола, на которой установлен разъем для чтения USB, имеет встроенный усилитель с довольно неплохими характеристиками – номинальная мощность 2х45 Вт. Поддерживает чтение различных карт памяти, есть монохромный дисплей с симпатичной красной подсветкой.

Производится в пластиковом корпусе, встроенный тюнер поддерживает прием каналов в FM диапазонах. Имеется модель на 24 вольта, что позволяет без применения специальных блоков питания использовать магнитолу в грузовиках и прочих автомобилях с бортовой сетью на 24 вольта.

Автомагнитола Erisson 1001

Автомагнитола Erisson RU-1072

Магнитола подобного класса с несъемной панелью. Отличается возможностью выбора цвета подсветки. Главная особенность наличие пульта дистанционного управления.

Поддерживает формат МР3, имеет встроенный тюнер FM с возможностью внесения в память до 18 станций. Номинальная пиковая мощность 4х45 Вт, выпускается в черном корпусе. Поддерживает чтение карт памяти, емкостью до 16 Гб.

Советы по установке

Многие автолюбители устанавливают автомагнитолы самостоятельно, не прибегая к помощи автоэлектрика. Для начала необходимо разобраться со схемой подключения магнитолы. Схема напечатана в инструкции по эксплуатации магнитолы. Следует разобраться самое главное с подключением питающих проводов, дополнительно рекомендуем установить в цепь питания предохранитель. Более подробно со схемой подключения магнитолы Erisson можно ознакомиться на фото.

Фото Автомагнитола Erisson

Колонки к магнитоле следует подключать с использованием специального акустического провода малого сопротивления и большого сечения. Следует правильно подключить плюс и минус на динамиках, так как от этого зависит качество звучания магнитолы. Если на вашем автомобиле была установлена ранее магнитола, то вполне возможно, что все провода подключены к евро разъему и вам остается установить его ответную часть на вашей новой магнитоле. Приобрести разъем можно в любом магазине автомобильных запчастей.

Известный бренд, который представляют автомагнитолы Erisson, довольно популярен. В нашей статье мы представим обзор различных моделей этой фирмы. Считается, что Erisson автомагнитола имеет отличное качество звука и среднюю мультимедийность.

Какие могут возникнуть трудности

Бывают случаи, когда не получается настроить прием DVB T2. При наличии такой проблемы, необходимо убедиться, что на антенне нет повреждений. Если она целая, необходимо проверить направление. Антенна должна быть направлена в сторону вышки. Также необходимо устанавливать ее на улице, если поставить внутри помещения, это будет блокировать сигнал. Если пользователь не знает, где именно расположена вышка, поможет кручение антенны. Ее необходимо двигать очень медленно и плавно. Как только антенна вступит в контакт с вышкой, устройство заработает.

Также возможны случаи, когда телевизор нашел каналы, но качество их показа очень плохое. Значит, антенна повернута в сторону вышки, но контакты с ней плохие. Попробуйте немного сдвинуть ее. Такая проблема может возникать при плохой погоде.

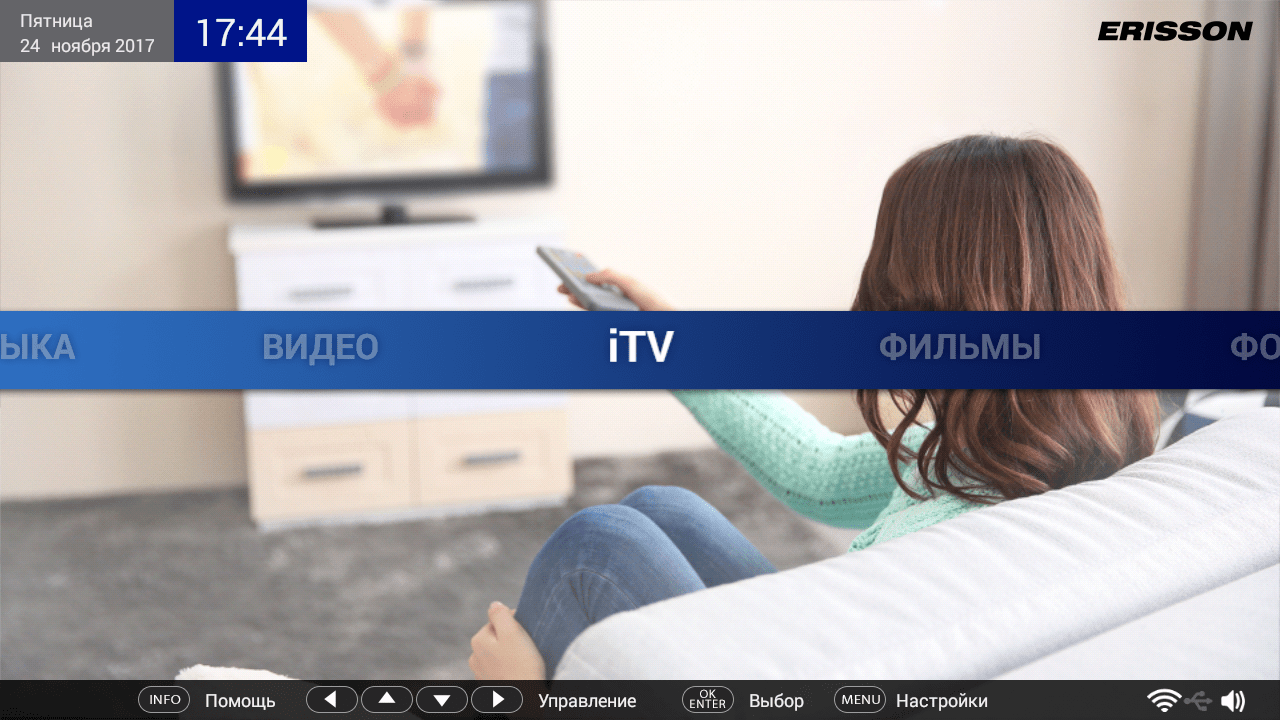

Как настроить телевизор

В различных моделях Smart TV существуют небольшие различия в настроечном процессе. Это касается также такой простой в управлении и популярной модели, как Эриссон. Как настроить каналы на телевизоре в момент первого включения или после сброса настроек в аппарате.

• В появившемся окне определяемся с актуальным языком интерфейса.
• Затем выставляем страну расположения и домашний тип размещения устройства.
• Далее настраивается сеть. По выпадающим подсказкам настраиваем беспроводной или проводной вариант подключения.
• Выбираем тип входа по антенне или кабелю, в зависимости от подключенного устройства.
• Переходим в автоматические настройки и активируем клавишу «ОК».
• Пользуясь разделом «Настройки каналов», осуществляем их сортировку в выбранной последовательности.
• Обязательно сохраняем все изменения.

Это краткое руководство к действию не раскрывает всех нюансов настроечного процесса. В принципе, это первые шаги к полноценной настройке цифровых каналов.

 Автоматическая настройка каналов на телевизоре

Пользователи часто переживают – как настроить правильно цифровые каналы на телевизоре Еrisson. Проанализируем необходимые действия:

1. Первоначально необходимо узнать – осуществляется ли прием цифровых каналов в данном регионе. Убедившись в этом – приступаем к настройке.
2. Используя пульт на телевизоре, попадаем в главное меню и выбираем вкладку настроек.
3. При выборе страны следует нажать на пункт «Россия» из выпадающего списка.
4. Определяя вход по антенне или кабелю, выбираем подключенное устройство.
5. Переходим в автоматические настройки и активируем клавишу «ОК».
6. Возможен запрос пароля на определенных моделях телевизора. Нужно ввести четыре простых цифры – например 1111.
7. Для цифрового телевидения подходит только настроечный режим «DTV».
8. Останавливаемся на способе быстрого сканирования в появившемся окне.

1. Запускаем автоматическое сканирование.
2. Получаем доступные в регионе каналы.

 Ручной вариант настройки каналов

Чтобы настроить телеканалы «цифры» на телевизоре в ручном режиме, следует выполнить список следующих действий.

• Как обычно вход в настройки через дистанционный пульт.
• Выбрав устройство по получению сигнала (антенна или кабель) переходим в «DTV ручную настройку».
• Каждое действие подтверждаем кнопкой «ОК».
• Обнаруженные цифровые каналы сохраняем и в случае необходимости сортируем.

Настройка спутниковых каналов

Подготовка к просмотру спутникового телевидения осуществляется через четко прописанные шаги.

1. Подключаем антенну к телевизору.
2. В меню устройства выбираем автоматический поиск, чтобы настроить определенные каналы.
3. После запроса, выбираем спутник. Сканируем установленный аппарат.
4. Качество получаемого DVB-S сигнала доводим до максимальных значений.
5. После завершения сканирования проводим тестирование.

Настройка цифровых каналов

Настройка цифровых каналов в телевизоре Эриссон, осуществляется при определенных ситуациях.

• Первое включение телевизора.
• Появление новых каналов в пакете, предоставляемом провайдером.
• Во время смены провайдера.
• При сбросе настроек телевизора.

Процесс настройки цифровых ТВ-каналов подробно описан выше. Может быть использована автоматическая или ручная настройка.

Настраиваем кабельное ТВ

• Выбираем провайдера в вашем городе который предоставляет услуги кабельного ТВ
• Заключаем договор
• Подключаем к телевизору или приставки с помощью Ethernet-разъема

Получить цифровой сигнал на свой телеприемник можно различными способами:

1. При помощи приставки.
2. По кабелю от провайдера данный способ настройки телевизора Эриссон под кабельное ТВ является самым надежным.

Распиновка для различных марок авто и магнитол

Приступая к работе, ознакомьтесь с инструкцией к ресиверу, а также обратите внимание на маркировку и фишки самого изделия. На распиновку магнитол влияют штатные разъемы в разных автомобилях

Схема распиновки iso разъемов к магнитолам pioneer

Подключение акустики этого хорошо известного, пользующегося популярностью у автомобилистов бренда, имеет некоторые особенности. Перед началом работы обязательно изучите руководство к установке. Монтаж прост, главное разобраться в назначении каждого цвета. Помимо инструкции в комплект входят две «фишки» с 4 парами контактов: для питания и акустики.

В распиновке штекера 10-20 выходов, функционал каждого разъема меняется зависимости от модели. Для серии KEH характерна следующая схема: № 1 — антенна, № 2 — зажигания, № 3-6 и 8-11 — усилители. Чтобы не запутаться внимательно изучите инструкцию.

Чтобы не сжечь акустику, перед подключением динамиков нужно подсоединить магнитолу, проверить, чтобы она светилась и переключалась.

toyota

Распиновку акустики этой марки осуществляют по стандартным схемам. Оптимально выбрать систему питания от АКБ, в этом случае нет риска его разрядки.

ISO разъем:

№ 1	А+
№ 2	GND
№ 3	BAT+
№ 4	Подсветка
№ 5	Антенна
№ 6	Динамики (RR+, RR-, RF+, RF-, LF+, LF-, LR+, LR-)

sony

При подключении магнитолы используются стандартные схемы.

№ 1	ANT
№ 3	LR. Линейный выход
№ 4	GND. Линейных выход
№ 5	RR. Линейный выход
№ 6	CD – LCH
№ 7	CD – GND
№ 8	CD – RCH
№ 9	CD – Reset
№ 10	CD – CD clock out
№ 11	CD – DSPL select
№ 12	CD – data out
№ 13	CD – clock in
№ 14	CD – data in
№ 16	A+
№ 17	GND
№ 18	ANT GND
№ 22-27	Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-)
№ 28	Mute
№ 29-30	Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-)
№ 31	ANT CONT
№ 32	CD ACC Постоянный
№ 33	AMP Постоянный
№ 34	B UP

nissan

Универсальный разъем:

№ 1-6	Динамики (LR+, RR+, LR-, RR-, LF+, RF+)
№ 7	А+
№ 8	Подсветка
№ 9	BAT+
№ 10	Динами LF-
№ 11	динамик RF-
№ 12	Антенна
№ 13	GND

honda

Все модели автомобильных магнитол оборудованы универсальным европейским штекером для подключения к гнезду.

№ 1	Динамик RR+
№ 2	Динамик LR+
№ 3	Подсветка
№ 4	BAT+
№ 5	A+
№ 6	Антенна
№ 7-10	Динамики LF+, RF+, RR-, LR-
№ 13	GND
№ 14-15	Динамики LF-, RF-

bmw

Стандартная европейская разводка выводов.

№ 1	А+
№ 2	BAT+
№ 3	GND
№ 4	—
№ 5-12	Динамики RR+, RR-, LF+, LF-, RF+, RF-, LR+, LR-

alpine

Alpine TDE-7823W: 1 – BAT+,

№ 2-5	Динамики LR-, LR+, RR-, RR+
№ 7	Усилитель
№ 8	Антенна
№ 9	GND
№ 10-13	Динамики LF-, LF+, RF-, RF+
№ 5-12	А+

mitsubishi

Во всех моделях используется стандартная европейская распиновка акустической системы.

№ 1-2	Динамики RR+, LR+
№ 3	Управление антенной
№ 4	Управление подсветкой
№ 5-8	Динамики LF+, RF+, RR-, LR-
№ 10	А+
№ 11	BAT+
№ 12	Управление подсветкой
№ 13-14	Динамики LF-, RF-
GND

ОСНОВНЫЕ ФУНКЦИИ Данные изделия разработан.

ОСНОВНЫЕ ФУНКЦИИ

Данные изделия разработан^! для качественного воспроизведения музыкальных файлов форматов MP3 с носителей USB, карт памяти SD/MMC, оснащены FM приёмником с памятью на 24 станции, цветным ЖК-дисплеем, имеют цифровое управление громкостью, меню, системой тонкомпенсации, цифровыми часами формата 24/12 часов, входом для подключения внешних источников звука AUX-IN, пультом дистанционного управления (ПДУ).

ПРЕДУПРЕЖДЕНИЯ!

^ Не отвлекайтесь на переключение или поиск функций во время управления автомобилем!

Заботьтесь о Вашей безопасности и безопасности окружающих Вас!Не используйте изделие при особо низких или особо высоких температурах. Диапазон рабочих температур изделия от — 10 С до +55 СНе допускайте попадания жидкостей или каких-либо металлических частиц или деталей внутрь изделия. Это может привести к короткому замыканию и потере работоспособности изделия.Не изгибайте провода, ведущие ковнутрисалонной антенне во избежание короткого зам^хкания Устанавливайте изделие только при отключённой аккумуляторной батарее.Включайте изделие только после запуска двигателяНе извлекайте и8В или 8В/ММС носители во время воспроизведения во избежание потерь ин ормации.

УПРАВЛЕНИЕ ОСНОВНЫМИ ФУНКЦИЯМИ

Выбор функции

A. Роторное кольцопредназначено для переключения функций управления: Громкость / НЧ / ВЧ/

Регулировка баланса / Выбор настроекэквалайзера.

B. При каждом нажатии на кнопку SEL происходит переключение режимов:

Регулировка НЧ (BASS) -> Регулировка ВЧ (TRE)^ Регулировка баланса ЛЕВ/ПРАВ (BAL)^ Регулировка

Баланса ПЕРЕДНИЙ/ТЫЛОВОИ (FAD)^ Регулировка предустановленного

эквалайзера (ЕЦ).По истечении 5 секунд с момента последнего нажатия кнопки SEL система

возвращается к исходному состоянию. Если регулировки параметра были изменены, то система сохраняет последние изменения.

УПРАВЛЕНИЕ ГРОМКОСТЬЮ

Если изделие находится в режиме управления аудио параметрами, то вращайте кольцо по

часовой/против часовой стрелки для регулировки громкости.

Если изделие не находится в режиме управления аудио параметрами, то нажмите клавишу SEL до

появления на ЖК-дисплее индикации “VOL”. Затем вращайте кольцо по часовой/против часовой стрелке для регулировки громкости

РЕГУЛИРОВКА НЧ

1. Нажимайте клавишу SEL до появления на ЖК-дисплее индикации “BASS”.

Отрегулируйте желаемый уровень низких частот, вращая кольцо по часовой или против часовой

РЕГУЛИРОВ А ВЧ

1. Нажимайте клавишу SEL до появления на ЖК-дисплее индикации “TRE”.

2. Отрегулируйте желаемый уровень низких частот, вращая кольцо по часовой или против

часовой стрелки

БАЛАНС ЛЕВ/ПРАВ (BAL)Регулировка баланса ЛЕВ/ПРАВ

1. Нажимайте клавишу SEL до появления на ЖК-дисплее индикации “BAL”.

2. Отрегулируйте желаемый баланс между левой и правой сторонами, вращая кольцо по часовой

или против часовой стрелки
