Цветомузыка из светодиодов

Оригинальная схема для изготовления красивой цветомузыки. В данном случае нужен корпус, который делается из оргстекла. Приступим:

Подбираем две пластины размерами 5х15 см и две пластины квадратные 5х5 см;
В одной из деталей делается пару отверстий (для питания и наушников);
Матируем и шкурим все пластины;
Находим светодиоды, которые тоже матируем для лучшего эффекта;
Корпус собираем с помощью термопистолета, который идеально подходит для работ с оргстеклом;
Собираем теперь электрическую схему для цветомузыки по этой схеме:

Как сделать цветомузыку самому

Подключаем провод от наушников с соответствующим разъемом к автомагнитоле и наслаждаемся эффектом.

Корпус из оргстекла можно установить в салоне авто, где угодно. Все будет зависеть от индивидуальных предпочтений, длины провода и т.д. В процессе работ надо обязательно учитывать следующее:

Выходное напряжение адаптера и номинальное напряжение каждого из диодов должно быть взаимосвязано. Другими словами, общее число диодов, задействованных в схеме, должно равняться отношению выходного напряжения адаптера.

Схема с сигналом от динамика

Самодельные цветомузыкальные установки

Еще одна популярная схема создания цветомузыки. Делаем следующее:

Берем сигнал с динамиков(см.Как выбрать динамики для автомагнитолы своими силами).

УЗП* — Усилитель звуковой платы

Устраивает переключатель так, чтобы он включал светодиоды по музыке;
Подбираем сопротивление по схеме ниже, где указан номинал для включения одного диода;

Как сделать цветомузыку в домашних условиях

Простейшие схемы

Простая цветомузыка, которую можно собрать, имеет один светодиод, питается от источника постоянного тока напряжением 6–12 В.

Можно собрать вышеприведенную схему, используя светодиодную ленту и подобрав необходимый транзистор. Недостатком является то, что существует зависимость от уровня звука. Другими словами, полноценный эффект можно наблюдать только при одном уровне звучания. Если снизить громкость, то будет редкое мигание, а при повышении громкости останется постоянное свечение.

Убрать этот недостаток можно при помощи трехканального преобразователя звука. Ниже приведена простейшая схема, собрать ее своими руками на транзисторах несложно.

Схема цветомузыки с трехканальным преобразователем звука

Для данной схемы необходим источник питания на 9 вольт, который позволит светиться светодиодам в каналах. Чтобы собрать три усилительных каскада, понадобятся транзисторы КТ315 (аналог КТ3102). В качестве нагрузки используются разноцветные светодиоды. Для усиления использован понижающий трансформатор. Резисторы выполняют функцию регулировки вспышек светодиодов. В схеме стоят фильтры для пропускания частот.

Можно улучшить схему. Для этого надо добавить яркость лампочками накаливания на 12 В. Понадобятся тиристоры управления. Все устройство необходимо запитать от трансформатора. По такой наипростейшей схеме можно уже работать. Цветомузыка на тиристорах может быть собрана даже начинающим радиотехником.

Как сделать цветомузыку на светодиодах своими руками? Первое, что необходимо сделать – это подобрать электрическую схему.

Ниже приведена схема светомузыки с RGB-лентой. Для подобной установки необходим источник питания на 12 вольт. Она может работать в двух режимах: как светильник и как цветомузыка. Режим выбирается переключателем, установленным на плате.

Принципиальная схема цветомузыкальной приставки.

На рисунке ниже предоставлена схема простой четырехканальной цветомузыкальной приставки, собранной на светодиодах. Приставка состоит из усилителя входного сигнала, четырех каналов и блока питания, обеспечивающего питание приставки от сети переменного тока.

Сигнал звуковой частоты подается на контакты ПК
, ЛК
и Общий
разъема Х1
, и через резисторы R1
и R2
попадает на переменный резистор R3
, являющийся регулятором уровня входного сигнала. От среднего вывода переменного резистора R3
звуковой сигнал через конденсатор С1
и резистор R4
поступает на вход предварительного усилителя, собранного на транзисторах VT1
и VT2
. Применение усилителя позволило использовать приставку практически с любым источником звукового сигнала.

С выхода усилителя звуковой сигнал подается на верхние выводы подстроечных резисторов R7
,R10
, R14
, R18
, являющиеся нагрузкой усилителя и выполняющие функцию регулировки (подстройки) входного сигнала отдельно по каждому каналу, а также устанавливают нужную яркость светодиодов канала. От средних выводов подстроечных резисторов звуковой сигнал поступает на входы четырех каналов, каждый из которых работает в своей полосе звукового диапазона. Схематично все каналы выполнены одинаково и различаются лишь RC-фильтрами.

На канал высших
R7
.
Полосовой фильтр канала образован конденсатором С2
и пропускает только спектр верхних частот звукового сигнала. Низкие и средние частоты через фильтр не проходят, так как сопротивление конденсатора для этих частот велико.

Проходя конденсатор, сигнал верхних частот детектируется диодом VD1
и подается на базу транзистора VT3
. Появляющееся на базе транзистора отрицательное напряжение открывает его, и группа синих светодиодов HL1
— HL6
, включенных в его коллекторную цепь, зажигаются. И чем больше амплитуда входного сигнала, тем сильнее открывается транзистор, тем ярче горят светодиоды. Для ограничения максимального тока через светодиоды последовательно с ними включены резисторы R8
и R9
. При отсутствии этих резисторов светодиоды могут выйти из строя.

На канал средних
частот сигнал подается от среднего вывода резистора R10
.
Полосовой фильтр канала образован контуром С3R11С4
, который для низких и высших частот оказывает значительное сопротивление, поэтому на базу транзистора VT4
поступают лишь колебания средних частот. В коллекторную цепь транзистора включены светодиоды HL7
– HL12
зеленого цвета.

На канал низких
частот сигнал подается со среднего вывода резистора R18
.
Фильтр канала образован контуром С6R19С7
, который ослабляет сигналы средних и высших частот и поэтому на базу транзистора VT6
поступают лишь колебания низких частот. Нагрузкой канала являются светодиоды HL19
– HL24
красного цвета.

Для разнообразия цветовой гаммы в цветомузыкальную приставку добавлен канал желтого
цвета. Фильтр канала образован контуром R15C5
и работает в частотном диапазоне ближе к низким частотам. Входной сигнал на фильтр поступает с резистора R14
.

Питается цветомузыкальная приставка постоянным напряжением 9В
. Блок питания приставки состоит из трансформатора Т1
, диодного моста, выполненного на диодах VD5
– VD8
, микросхемного стабилизатора напряжения DA1
типа КРЕН5, резистора R22
и двух оксидных конденсаторов С8
и С9
.

Переменное напряжение, выпрямленное диодным мостом, сглаживается оксидным конденсатором С8
и поступает на стабилизатор напряжения КРЕН5. С вывода 3
микросхемы стабилизированное напряжение 9В подается в схему приставки.

Для получения выходного напряжения 9В между минусовой шиной блока питания и выводом 2
микросхемы включен резистор R22
. Изменением величины сопротивления этого резистора добиваются нужного выходного напряжения на выводе 3
микросхемы.

Цветомузыка в авто своими руками

Ударила тут в голову мысль о светомузыке Все выходные провел пробуя всякие возможные и не возможные варианты, но ничего так и не вышло… Все прочие варианты более подходили для тех, у кого есть усилки или активные сабы, но никак не к штатному майфону и стандартным колонкам((( Но вспомнилось, что, как говориться «Все гениальное — просто!»

Ну а теперь немного поподробнее, Хотя объяснять особо нечего)

Всего навсего понадобилось:

Транзистор типа КТ817 (в моем случае КТ817Г)
Провода
Штекер от наушников 3,5
СД лента

Берем транзистор

И спаиваем все это дело

По такой вот схеме

схема цветомузыки

Ну и видео для наглядности…В данном случае яркость зависит от громкости, чем выше громкость, тем больше яркость диодов

Теперь осталось только дождаться СД ленту и переместить все это дело в багажник

————————————————————-

Но, верхний вариант меня не очень удовлетворил, и я решил попробовать сделать по другой схеме.

Надыбал такую вот схемку:

И сразу за паяльник) Но только одно НО! в схеме R4, R5, R6 я заменил на переменные резисторы на 10КоМ! ну и так это все выглядит) Монтажные платы увы закончились, так что сделал навесным на коробке от дисков)))

Общий вид)

Лепил из подручных средств, а т.е. старый стопак, и пару плат с смд диодами, так же переменных резисторов такой мощи у меня не оказалось, поставил 1- на 100 КоМ и 2- на 1 МоМ (на работу не сильно влияет)

Как итог — получилось очень даже ничего.

Не пинайте за качество, т.к. телефон ну никак не хочет записывать как есть, и попросту мелкие вспышки проглатывает((( А реалии все круто… Короче сам рад)))

«Дельта-01»

Светодинамическое устройство производили с 1987 года специалисты Каневского электромеханического завода «Магнит». Поставлялось оно в черном и белом цветах. Этот «навороченный» по тем временам аппарат применялся для цветового сопровождения музыкальных фонограмм, с его помощью создавались красочные световые эффекты.

Блок управления имел вес в 3,3 кг, светильники – целых 6,2 кг. За световое сопровождение отвечала пара фонарных блоков – по 3 линзы в каждом из них. Внешне они напоминали стандартные автомобильные светофоры. При желании их можно было повесить на стену или установить вертикально на любой ровной поверхности.

Этапы изготовления

Необходимо сделать печатную плату. Для этого нужно взять фольгированный стеклотекстолит размерами 50 х 90 мм и толщиной 0,5 мм. Процесс изготовления платы состоит из нескольких этапов:

подготовка фольгированного текстолита;
сверление отверстий под детали;
нанесение дорожек;
травление.

Плата готова, комплектующие закуплены. Теперь начинается самый ответственный момент – распайка радиоэлементов. От того, как аккуратно они будут установлены и запаяны, будет зависеть окончательный результат.

Собираем нашу печатную плату с напаянными на ней компонентами вот в такой доступный плафон.

Приобретение готового ЦМУ

Если нет желания сделать цветомузыку для использования в домашних условиях, можно приобрести ЦМУ, то есть цветомузыкальную установку. Это готовое функциональное решение, в составе которого присутствует контроллер. Он будет обрабатывать звук, преобразуя его в светомузыкальное визуальное представление. В процессе воспроизведения света будет меняться его интенсивность и цветовое решение, создавая тем самым эффект самой настоящей дискотеки. Также в состав устройства ЦМУ входит панель со встроенными диодами.

В основе данных приспособлений может находиться спектральное разложение по частотам, где каждой из них будет соответствовать определенное цветовое решение или предварительно заданные регулировки с самыми разными эффектами и их чередованием. Осуществлять их настройку можно посредством входящего в комплект пульта дистанционного управления.

Схема «цветомузыки» на тиристорах КУ202Н, с активными частотными фильтрами и усилителем тока.

Схема предназначена для работы от линейного звукового выхода(яркость ламп не зависит от уровня громкости). Рассмотрим подробнее, как она работает. Звуковой сигнал подается с линейного выхода на первичную обмотку разделительного трансформатора. С вторичной обмотки трансформатора сигнал поступает на активные фильтры, через резисторы R1, R2, R3 регулирующие его уровень. Раздельная регулировка необходима для настройки качественной работы устройства, путем выравнивания уровня яркости, каждого из трех каналов.

С помощью фильтров происходит разделение сигналов по частоте – на три канала. По первому каналу идет самая низкочастотная составляющая сигнала – фильтр обрезает все частоты выше 800 гц. Настройка фильтра производится с помощью подстроечного резистора R9. Номиналы конденсаторов С2 и С4 в схеме указаны – 1 мкФ, но как показала практика – их емкость следует увеличить, минимум, до 5 мкф.

Фильтр второго канала настроен на среднюю частоту – примерно от 500, до 2000 гц. Настройка фильтра производится с помощью подстроечного резистора R15. Номиналы конденсаторов С5 и С7 в схеме указаны – 0,015 мкФ, но их емкость следует увеличить, до 0,33 – 0,47 мкф.

По третьему, высокочастотному каналу проходит все что выше 1500(до 5000) гц. Настройка фильтра производится с помощью подстроечного резистора R22. Номиналы конденсаторов С8 и С10 в схеме указаны – 1000пФ, но их емкость следует увеличить, до 0,01 мкФ.

Далее, сигналы каждого канала в отдельности детектируются(используются германиевые транзисторы серии д9), усиливаются и подаются на оконечный каскад. Оконечный каскад выполняется на мощных транзисторах, либо на тиристорах. В данном случае, это тиристоры КУ202Н.

Читать также: Фрезер makita rt0700cx2 видео

Далее, идет оптическое устройство, конструкция и внешний которого зависит от фантазии конструктора, а начинка(лампы, светодиоды) – от рабочего напряжения и максимальной мощности выходного каскада. В нашем случае – это лампы накаливания 220в, 60вт(если установить тиристоры на радиаторы – до 10 шт на канал).

Пятиканальная светодиодная цветомузыка

Здравствуйте радиолюбители!

Как и у многих новичков основная проблема была с чего начать, какой будет мое первое изделие. Начал с того, чтобы я хотел приобрести домой в первую очередь. Первое – это цветомузыка, второе – это высококачественный усилитель для наушников. Начал с первого. Цветомузыка на тиристорах вроде как избитый вариант, решил собрать цветомузыку для светодиодных RGB лент. Предоставляю Вам первую свою работу.

Схема цветомузыки взята из интернета. Цветомузыка простая, на 5 каналов (один канал –белый фоновый). К каждому каналу можно подключить светодиодную ленту, но для ее работы на входе необходим усилитель сигнала не высокой мощности. Автор предлагает применить усилитель с компьютерных колонок. Я пошел из сложного, собрать схему усилителя по даташиту на микросхеме ТДА2005 2х10 Вт. Этой мощности мне кажется достаточно, даже с запасом. Прилежно перечерчиваю все схемы в программе sPLAN 7.0

Рис.1 Схема цветомузыки с усилителем входного сигнала.

В схеме цветомузыки все конденсаторы электролитические, напряжением 16-25v. Где необходимо соблюдать полярность стоит знак «+», в остальных случаях изменение полярности не влияет на мигание светодиодов. По крайне мере я этого не заметил. Транзисторы КТ819 можно заменить на КТ815. Резисторы мощностью 0,25 Вт.

В схеме усилителя микросхему обязательно надо ставить на радиатор не менее 100см2. Конденсаторы электролитические напряжением 16-25v. Конденсаторы С8,С9,С12 пленочные, напряжением 63v. Резисторы R6,R7 мощностью 1 Вт, остальные 0,25Вт. Переменный резистор R0- сдвоенный, сопротивлением 10-50 ком.

Блок питания я взял заводской импульсный мощностью 100Вт, 2х12v, 7А

В выходной день как и полагается поездка на радио рынок для приобретения радиодеталей. Следующая задача нарисовать печатную плату. Для этого выбрал программу Sprint-Layout 6.0. Её советуют радиоспециалисты для начинающих. Изучается она легко, я в этом убедился.

Рис 2. Плата цветомузыки.

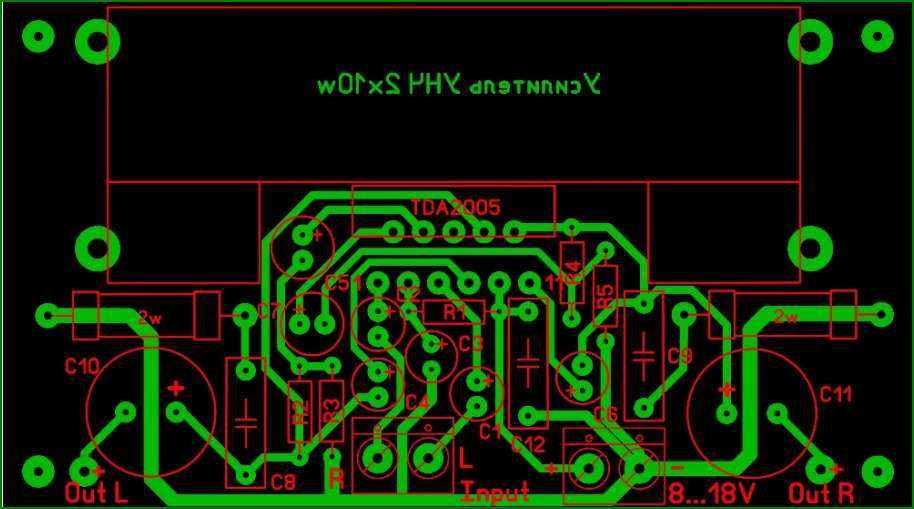

Рис 3. Плата усилителя мощности.

Платы изготавливал по ЛУТ технологии. Об этой технологии много информации в интернете. Мне нравиться, когда выглядит по заводскому, поэтому ЛУТ сделал и со стороны деталей тоже.

Рис 3,4 Сборка радиодеталей на плату

Рис 5. Проверяю работоспособность после сборки

Как всегда самое «сложное» при собирании радиосхемы – это укомплектовать все в корпус. Корпус я купил готовый в радиомагазине.

Лицевую панель я сделал таким образом. В программе Фотошоп нарисовал внешний вид лицевой панели где должны быть установлены переменные резисторы, выключатель и светодиоды по одному с каждого канала. Готовый рисунок распечатал струйным принтером на тонкой глянцевой фотобумаге.

На обезжиренную приготовленную панель с отверстиями наклеиваю столярным клеем фотобумагу:

После чего ложу панели под так называемый пресс. На сутки. В качестве пресса у меня блин от штанги на 15 кг:

Окончательная сборка:

Вот что получилось:

Приложения к статье:

(2.9 MiB, 2,958 hits)

Уважаемые друзья и гости сайта!

Не забывайте высказывать свое мнение по конкурсным работам и принимайте участие в голосовании за понравившуюся конструкцию на форуме сайта. Спасибо.

Некоторые предложения для тех, кто будет повторять конструкцию:
1. К такому мощному стереоусилителю можно подключить колонки, тогда получится два устройства в одном – цветомузыка и качественный усилитель низкой частоты.
2. Даже если полярность включения электролитических конденсаторов в схеме цветомузыки не влияет на ее работу, наверное лучше соблюдать полярность.
3. На входе цветомузыки, наверное лучше поставить входной узел для суммирования сигналов с левого и правого каналов (). У автора, судя по схеме, на высокочастотный канал цветомузыки (синий) подается сигнал с правого канала усилителя, а на остальные каналы цветомузыки подается сигнал с левого канала усилителя, но наверное лучше подавать сигнал на все каналы с сумматора звуковых сигналов.
4. Замена транзистора КТ819 на КТ815 подразумевает уменьшение количества возможного подключения светодиодов.

Очень простая трехканальная RGB цветомузыка на светодиодах не содержит дефицитных или дорогих компонентов. Все элементы вполне можно найти у любого, даже у самого юного радиолюбителя.Принцип работы цветомузыки – классический, ставший по истине самым популярным. Основывается он на разделении звукового диапазона на три участка: высокие частоты, средние частоты и низкие частоты. Так как цветомузыка трехканальная, то каждый канал отслеживает свою границу частот и как её уровень достигнет порогового значения – зажигает светодиод. В результате, при проигрывании музыкальных композиций, рождается красивый световой эффект, при мигании светодиодов различных цветов.

Что нам понадобиться

Сразу определимся с напряжением:

— 220В

– не подходит, для освещения, используется только в качестве подсветки на улице. Свет пульсирует и такого светильника в жилом помещении быть не должно.

— 24В

– популярное напряжение светодиодных лент в сфере мощной подсветки, например, используют при организации подсветки ниш из гипсокартона, ниш в потолке, подсветки вывесок и витрин. В общем там, где нужна большая мощность. Главный недостаток — не везде и не всегда можно купить блоки питания с таким выходным напряжением.

— 12В

– универсальное напряжение. Такую ленту можно запитать от бортовой сети автомобиля или мотоцикла, а дома использовать с блоком питания. Их можно найти в любом магазине электротоваров, или использовать ненужные БП от бытовой техники, для маломощных светильников подойдет БП от роутера.

В первую очередь нужно выбрать светодиодную ленту. В магазинах представлено много брендов и безымянных товаров, также можно заказать с алиэкспресс. Но если вы хотите, чтобы изделие случило долго нужно подойти к выбору ответственно. Специалисты утверждают, что оптимальным соотношением цены и качества обладают ленты такого производителя, как Arlight.

Есть и другие варианты, которые заслуживают внимания, например, такие как:

Такие бренды, как Philips, Osram или Cree – по праву считаются лучшими, но их продукцию нельзя назвать бюджетной. Например, есть OSRAM VF900-G2-830-05 61.2Вт 24В BT1 — это лента белого цвета, её стоимость 6000 рублей за 5 метров. Тогда как стоимость белой ленты Arlight находится в районе 500-600 рублей за 5 метров (речь идёт о лентах типа SMD5050, 3528, 2835 c количеством светодиодов 60-120 штук на погонный метр).

Кроме светодиодной ленты нужно купить блок питания. Для светильника может быть 2 варианта:

1. В перфорированном корпусе

с клеммниками для подключения проводов. Это те блоки питания, которые выглядят как плата, накрытая перфорированной крышкой, провода к ним подключаются с помощью клеммников. Их класс защиты обычно IP20.

2. В закрытом корпусе

со штекером и вилкой или проводами для подключения ленты и питающего напряжения. Блоки питания со штекером и вилкой внешне похожи на блоки питания для ноутбуков — если их использовать для поделок, то их внешний вид будет не таким кустарным. Такие БП бывают как герметичными (IP66-6i8), так и не герметичными (IP20), но их корпус все равно исключает поражение электрическим током, и предотвращает случайные касания токопроводящих частей под высоким напряжением.

Сложные схемы

Самодельная простая цветомузыка и схема

Они позволят создать более профессиональные с точки зрения пользователя, схемы.

Первый вариант схемы

Собирается она на пяти диодах. Все они пятимиллиметровые и на 3 V, имеют прозрачные линзы. В качестве транзистора берется КТ815 или КТ972. Его задача усиливать и выполнять роль ключа. Делается все так:

Подается питание от 2-х полторавольтовых батарей;
Входы для музыки соответственно два: Х1 и Х2;
На место LED3 устанавливаем красный диод, остальные оставшиеся пары будут синими и зелеными;

Примечание. В результате этого получаем очень удачную цветомузыкальную схему. Светодиоды очень эффектно светятся в такт музыки, схема потребляет мало тока, а низкие частоты воспроизводятся просто супер. Только надо быть начеку: от громкой музыки светодиоды могут не выдержать и перегореть.

Второй вариант схемы

Находим транзистор КТ817, провода, штекер от наушников и СД ленту. Начали:

Транзистор спаиваем по следующей схеме;
Затем добавляется СД лента и все перемещается в багажное отделение автомобиля.
